WO2025149621 - WAVE WINDING MAT FOR AN ELECTRIC MACHINE AND METHOD OF MANUFACTURING THEREOF

National phase entry is expected:
Publication Number WO/2025/149621
Publication Date 17.07.2025
International Application No. PCT/EP2025/050548
International Filing Date 10.01.2025
Title **
[English] WAVE WINDING MAT FOR AN ELECTRIC MACHINE AND METHOD OF MANUFACTURING THEREOF
[French] TAPIS D'ENROULEMENT ONDULÉ POUR UNE MACHINE ÉLECTRIQUE ET SON PROCÉDÉ DE FABRICATION
Applicants **
SCHAEFFLER TECHNOLOGIES AG & CO. KG
Inventors
WITWER, Keith Alan
SELL-LE BLANC, Florian
Priority Data
63/620,584   12.01.2024   US
Application details
Total Number of Claims/PCT *
Number of Independent Claims *
Number of Priorities *
Number of Multi-Dependent Claims *
Number of Drawings *
Pages for Publication *
Number of Pages with Drawings *
Pages of Specification *
*
Number of Office Actions *
*
International Searching Authority
*
Recordal of a Change of the Applicant's Name/Address
*
Type of Assignment
*
Applicant's Legal Status
*
*
*
*
*
*
Entry into National Phase under
*
Patent Delivery
*
译文

* The data is based on automatic recognition. Please verify and amend if necessary.

** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.

Quotation for National Phase entry

Country StagesTotal
China Filing, Examination, Granting1882
EPO Filing, Examination, Granting8107
Japan Filing, Examination, Granting1968
South Korea Filing, Examination, Granting1691
USA Filing, Examination, Granting4740
MasterCard Visa
Total: 18,388
Contact Us

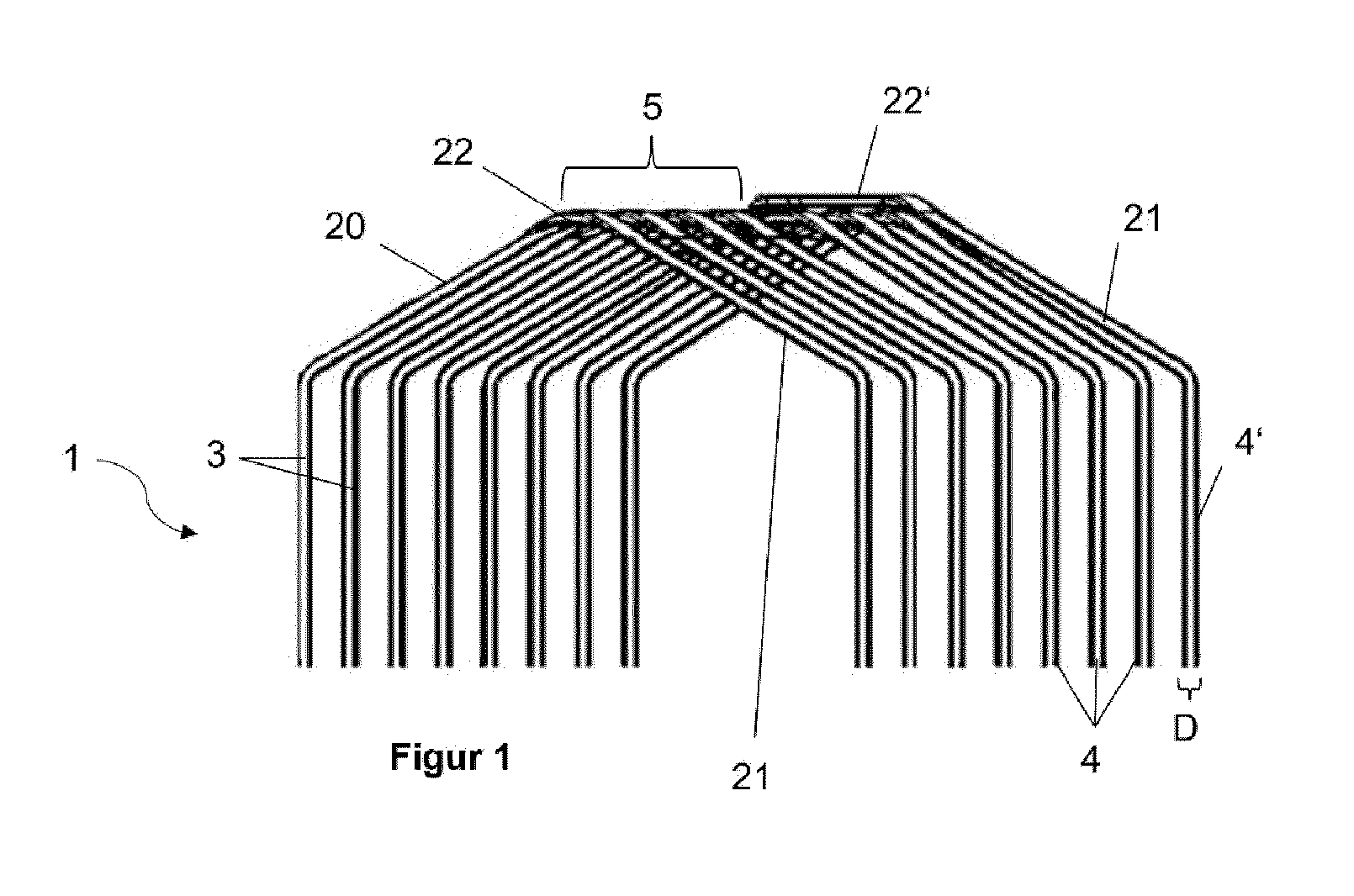

Abstract[English] Wave winding mat (1) for insertion into radial slots of a stator or rotor of an electrical machine, comprising a plurality of interwoven individual wires (4), each having an individual wire thickness (D), which are bent several times in opposite directions in such a way that parallel legs (3) of the individual wires (4), which are designed for positioning within the slots, are connected by winding heads (2), the winding heads (2) each having two obliquely extending winding head sections (20, 21) with an intermediate winding head tip (22), are connected by winding heads (2), wherein the winding heads (2) each have two obliquely extending winding head sections (20, 21) with a winding head tip (22) located therebetween, wherein the individual wires (4) are arranged one behind the other in a longitudinal direction of the wave winding mat (1), at least one wire exchange position and at least one intermediate area (5) without a wire exchange position, wherein a repositioning of an individual wire (4') is provided at the wire exchange position; characterised in that that the repositioning of all other individual wires within one pole of a phase is only offset by one slot in the same sequence, wherein the height of the winding head (2') in the wire exchange position is increased by the individual wire thickness (D) compared to the winding heads (2) without wire exchange position.[French] La présente invention porte sur un tapis d'enroulement ondulé (1) destiné à être inséré dans des fentes radiales d'un stator ou d'un rotor d'une machine électrique, comprenant une pluralité de fils individuels entrelacés (4), ayant chacun une épaisseur de fil individuel (D), qui sont pliés plusieurs fois dans des directions opposées de sorte que des pattes parallèles (3) des fils individuels (4), qui sont conçues pour être positionnées à l'intérieur des fentes, sont reliées par des têtes d'enroulement (2), les têtes d'enroulement (2) ayant chacune deux sections (20, 21) de tête d'enroulement s'étendant obliquement avec une pointe (22) de tête d'enroulement intermédiaire, sont reliées par des têtes d'enroulement (2), les têtes d'enroulement (2) ayant chacune deux sections (20, 21) de tête d'enroulement s'étendant obliquement avec une pointe (22) de tête d'enroulement située entre celles-ci, les fils individuels (4) étant disposés les uns derrière les autres dans une direction longitudinale du tapis d'enroulement ondulé (1), au moins une position d'échange de fil et au moins une zone intermédiaire (5) sans position d'échange de fil, un repositionnement d'un fil individuel (4') étant disposé au niveau de la position d'échange de fil ; caractérisé en ce que le repositionnement de tous les autres fils individuels à l'intérieur d'un pôle d'une phase est uniquement décalé d'une fente dans la même séquence, la hauteur de la tête d'enroulement (2') dans la position d'échange de fil étant augmentée par l'épaisseur de fil individuel (D) par rapport aux têtes d'enroulement (2) sans position d'échange de fil.
