WO2025149375 - MIKROSENSORVORRICHTUNG MIT WENIGSTENS EINEM ZUSATZBONDDRAHT IN EINER SCHUTZMASSE
National phase entry is expected:
Publication Number
WO/2025/149375
Publication Date
17.07.2025
International Application No.
PCT/EP2024/088356
International Filing Date
23.12.2024
Title **
[German]
MIKROSENSORVORRICHTUNG MIT WENIGSTENS EINEM ZUSATZBONDDRAHT IN EINER SCHUTZMASSE
[English]
MICROSENSOR DEVICE HAVING AT LEAST ONE ADDITIONAL BONDING WIRE IN A PROTECTIVE COMPOUND
[French]
DISPOSITIF MICROCAPTEUR COMPRENANT AU MOINS UN FIL DE CONNEXION SUPPLÉMENTAIRE DANS UNE MASSE DE PROTECTION
Applicants **
ROBERT BOSCH GMBH
Inventors
DANNENBERG, Arne
MAIER, Bernhard
HAUG, Daniel
SCHOENHALS, Alexander
Priority Data
102024200184.8
09.01.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1940 | |
| EPO | Filing, Examination, Granting | 8107 | |
| Japan | Filing, Examination, Granting | 2061 | |
| South Korea | Filing, Examination, Granting | 1879 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,727
Contact Us
Abstract[German]
Die Erfindung betrifft eine Mikrosensorvorrichtung (10) zur Messung wenigstens einer Umgebungsgröße einer Sensorumgebung (24), aufweisend ein Trägerelement (14), eine auf dem Trägerelement (14) angeordnete Elektronikeinheit (18), ein Sensorelement (20) mit einem Sensorbauteil (22) zur Messung der Umgebungsgröße, mehrere das Sensorelement (20) mit der Elektronikeinheit (18) und/oder die Elektronikeinheit (18) mit dem Trägerelement (14) elektrisch verbindende Bonddrähte (26), eine Schutzmasse (44), die das Sensorelement (20) gegenüber der Sensorumgebung (24) zumindest in Bezug auf eine Vertikalrichtung (32) oberhalb überdeckt und die die Bonddrähte (26) umschließt und damit gegenüber der Sensorumgebung (24) abschirmt, wobei vollständig innerhalb der Schutzmasse (44) wenigstens ein Zusatzbonddraht (34, 34.1, 34.2) angeordnet ist, der wenigstens einen Bonddraht (26) der Bonddrähte in Bezug auf die Vertikalrichtung (32) oberhalb zumindest abschnittsweise überspannt.[English]

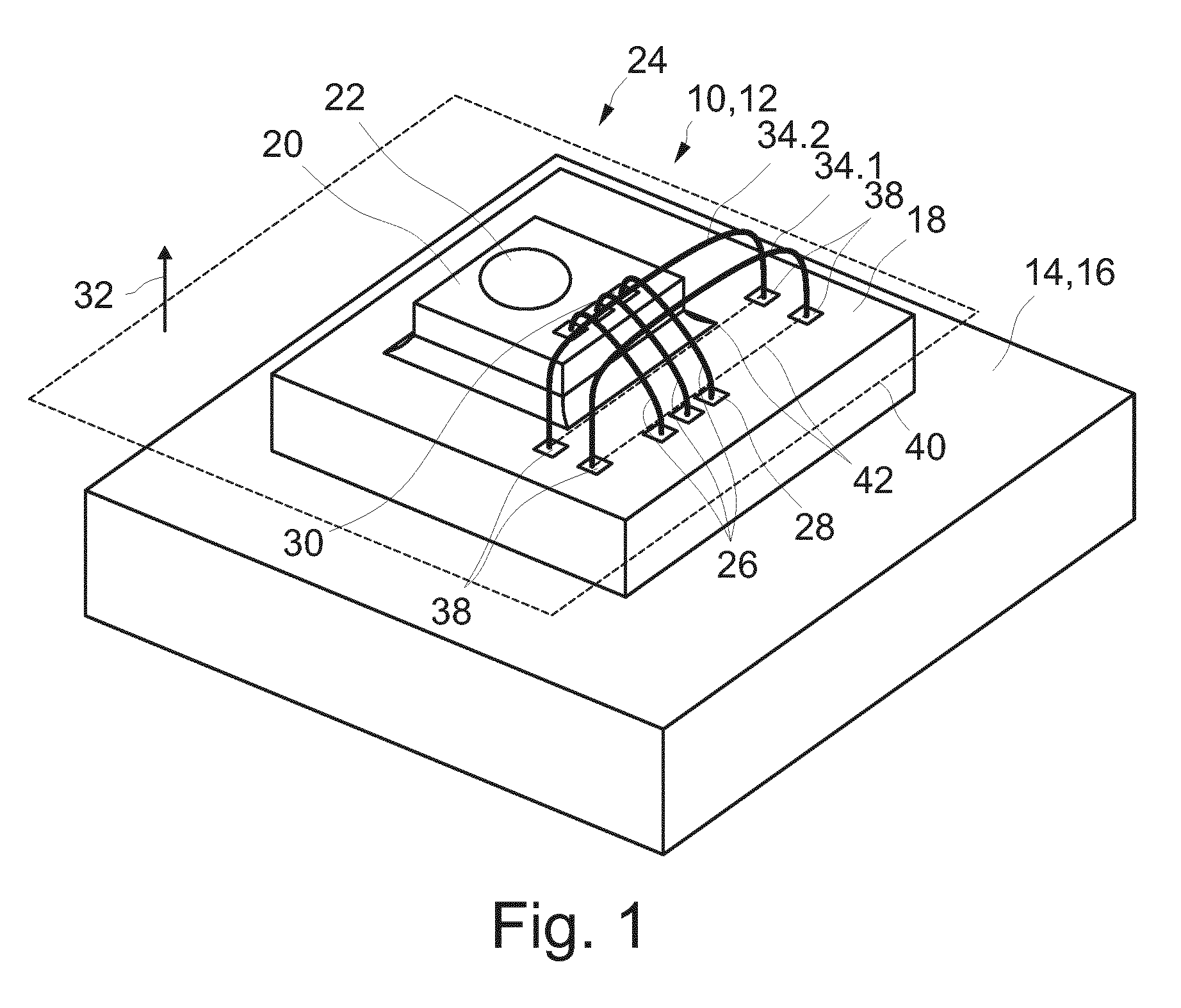

The invention relates to a microsensor device (10) for measuring at least one environmental variable in a sensor environment (24), the microsensor device comprising: a carrier element (14); an electronics unit (18) arranged on the carrier element (14); a sensor element (20) having a sensor component (22) for measuring the environmental variable; a plurality of bonding wires (26) electrically connecting the sensor element (20) to the electronics unit (18) and/or the electronics unit (18) to the carrier element (14); and a protective compound (44) which covers the sensor element (20) with respect to the sensor surroundings (24) at least on top in relation to a vertical direction (32) and which surrounds the bonding wires (26) and thus shields the bonding wires from the sensor surroundings (24); wherein at least one additional bonding wire (34, 34.1, 34.2) is arranged entirely within the protective compound (44) and at least partially spans at least one bonding wire (26) of the bonding wires on top in relation to the vertical direction (32).[French]
L'invention concerne un dispositif microcapteur (10) conçu pour mesurer au moins une grandeur d'environnement d'un environnement de capteur (24), comprenant un élément de support (14), une unité électronique (18) disposée sur l'élément de support (14), un élément capteur (20) comportant un composant de capteur (22) pour mesurer la grandeur d'environnement, plusieurs fils de liaison (26) reliant électriquement l'élément capteur (20) à l'unité électronique (18) et/ou l'unité électronique (18) à l'élément de support (14), une masse de protection (44) qui recouvre l'élément capteur (20) au-dessus de l'environnement du capteur (24) au moins par rapport à une direction verticale (32) et qui entoure les fils de liaison (26) et les protège ainsi de l'environnement du capteur (24), au moins un fil de liaison supplémentaire (34, 34.-) étant placé entièrement à l'intérieur de la masse de protection (44). 1, 34.2) qui recouvre au moins partiellement au moins un fil de liaison (26) des fils de liaison par rapport à la direction verticale (32).
