WO2025149339 - KONTAKTELEMENT, STECKVERBINDER MIT KONTAKTELEMENT UND STECKVERBINDERANORDNUNG MIT STECKVERBINDER
National phase entry is expected:
Publication Number
WO/2025/149339
Publication Date
17.07.2025
International Application No.
PCT/EP2024/087195
International Filing Date
18.12.2024
Title **
[German]
KONTAKTELEMENT, STECKVERBINDER MIT KONTAKTELEMENT UND STECKVERBINDERANORDNUNG MIT STECKVERBINDER
[English]
CONTACT ELEMENT, PLUG CONNECTOR HAVING CONTACT ELEMENT AND PLUG CONNECTOR ARRANGEMENT HAVING PLUG CONNECTOR
[French]
ÉLÉMENT DE CONTACT, CONNECTEUR MÂLE AYANT UN ÉLÉMENT DE CONTACT ET AGENCEMENT DE CONNECTEUR MÂLE AYANT UN CONNECTEUR MÂLE
Applicants **
ROBERT BOSCH GMBH
Inventors
KREMER, Thorsten
PUBRL, Harald
Priority Data
102024200182.1
09.01.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2051 | |
| EPO | Filing, Examination, Granting | 8286 | |
| Japan | Filing, Examination, Granting | 2122 | |
| South Korea | Filing, Examination, Granting | 2004 | |
| USA | Filing, Examination, Granting | 5940 |
Total:
20,403
Contact Us
Abstract[German]

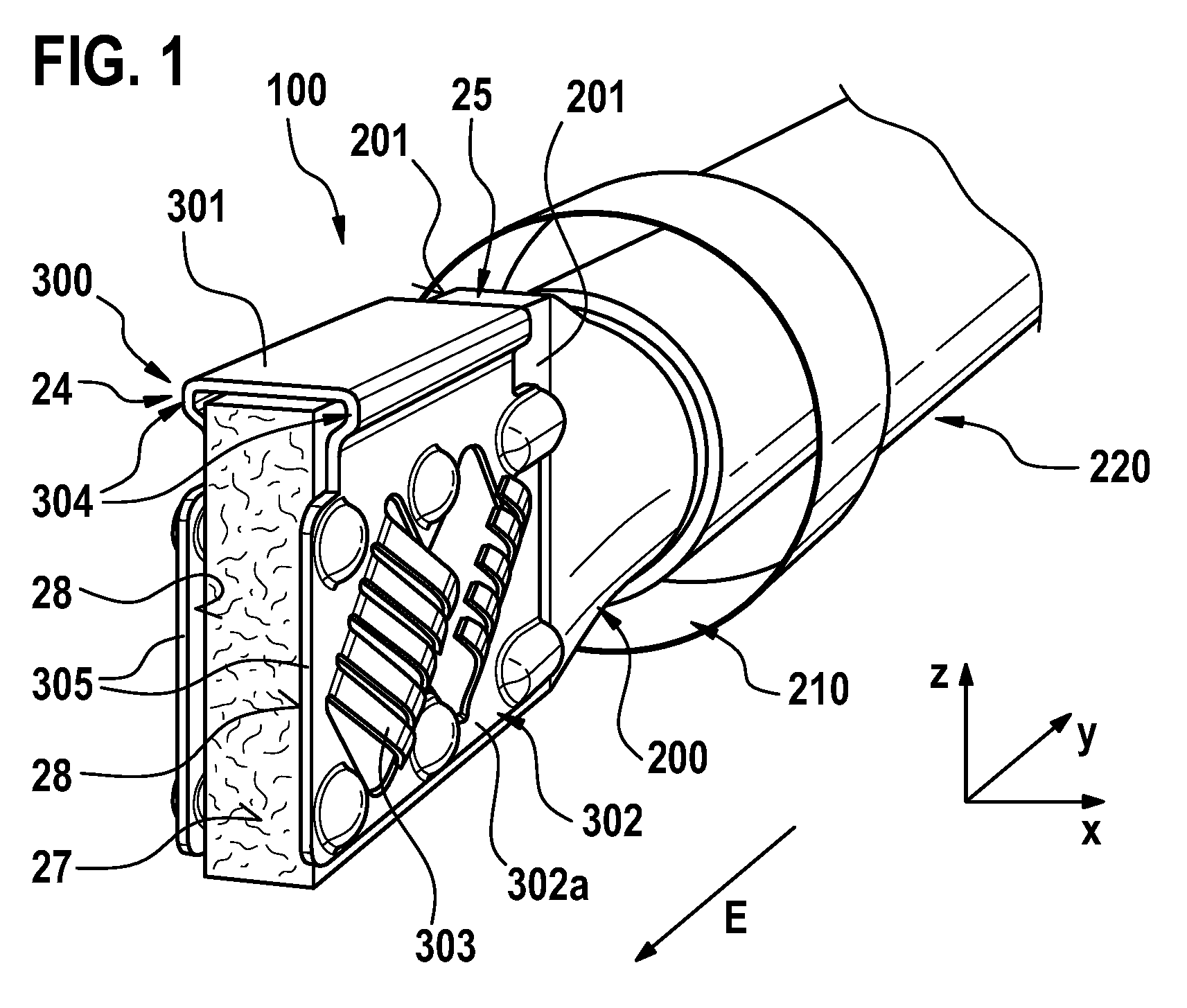

Die Erfindung betrifft ein Kontaktelement (100), aufweisend einen Steckabschnitt (200), der aus einem Leitungsende (210) einer elektrischen Leitung (220), insbesondere eines elektrischen Litzenleiters, umgeformt ist und zwei gegenüberliegende, insbesondere voneinander wegweisende, insbesondere flache, Steckabschnittkontaktflächen (201) aufweist, und eine Kontaktlamellenklammer (300), die an dem Steckabschnitt (200) befestigt ist. Die Kontaktlamellenklammer (300) weist einen Kontaktlamellenklammerrücken (301) und zwei sich davon erstreckende Kontaktlamellenklammerschenkel (302) auf, wobei jeder der zwei Kontaktlamellenklammerschenkel (302) eine Haupterstreckungsebene (302a) und mehrere aus dieser hervorstehende, insbesondere federnde, Kontaktlamellen (303) aufweist, wobei die Kontaktlamellen (303) beider Kontaktlamellenklammerschenkel (302) nach außen hervorstehen, wobei auf jeder der zwei Steckabschnittkontaktflächen (201) einer der beiden Kontaktlamellenklammerschenkel (302) befestigt ist.[English]
The invention relates to a contact element (100), having a plug portion (200) which is shaped from a line end (210) of an electric line (220), in particular an electric stranded conductor, and has two opposite plug portion contact faces (20) which in particular point away from one another and are in particular flat, and having a contact lamella clip (300) which is fastened to the plug portion (200). The contact lamella clip (300) has a contact lamella clip rear (301) and two contact lamella clip limbs (302) which extend away from said contact lamella clip rear, wherein each of the two contact lamella clip limbs (302) has a main extension plane (302a) and a plurality of contact lamellae (303) which project from said main extension plane and are in particular resilient, wherein the contact lamellae (303) of the two contact lamella clip limbs (302) project outwards, wherein on each of the two plug portion contact faces (201) one of the two contact lamella clip limbs (302) is fastened.[French]
L'invention concerne un élément de contact (100), ayant une partie fiche (200) qui est formée à partir d'une extrémité de ligne (210) d'une ligne électrique (220), en particulier un conducteur toronné électrique, et comporte deux faces de contact de partie fiche opposées (20) qui, en particulier, s'éloignent l'une de l'autre et sont en particulier plates, et comportant une pince à lamelle de contact (300) qui est fixée à la partie fiche (200). La pince à lamelle de contact (300) comporte une partie arrière de pince à lamelle de contact (301) et deux branches de pince à lamelle de contact (302) qui s'étendent à l'opposé de ladite partie arrière de pince à lamelle de contact, chacune des deux branches de pince à lamelle de contact (302) ayant un plan d'extension principal (302a) et une pluralité de lamelles de contact (303) qui font saillie à partir dudit plan d'extension principal et sont en particulier élastiques, les lamelles de contact (303) des deux branches de pince à lamelle de contact (302) faisant saillie vers l'extérieur, sur chacune des deux faces de contact de partie de fiche (201) l'une des deux branches de pince à lamelle de contact (302) étant fixée.
