WO2025125617 - STECKVERBINDER
National phase entry is expected:
Publication Number
WO/2025/125617
Publication Date
19.06.2025
International Application No.
PCT/EP2024/086329
International Filing Date
13.12.2024
Title **
[German]
STECKVERBINDER
[English]
PLUG CONNECTOR
[French]
FICHE DE CONNEXION
Applicants **
ROBERT BOSCH GMBH
Inventors
BAUMGARTNER, Klaus
HOESCHELE, Andrea
Priority Data
102023212804.7
15.12.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1997 | |
| EPO | Filing, Examination, Granting | 8186 | |
| Japan | Filing, Examination, Granting | 2093 | |
| South Korea | Filing, Examination, Granting | 1945 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,961
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Contact Us
Abstract[German]
Die vorliegende Erfindung betrifft einen Steckverbinder (1), eingerichtet zum Verbinden mit einem Gegensteckverbinder (2) einer Vorrichtung, insbesondere eines Fahrzeugs (3) oder eines Energiespeichersystems oder eines Stromspeichersystem oder eines Energieversorgungssystem oder einer Wall-Box, zur Entnahme von Energie aus einer Energiequelle, insbesondere einem Energiespeicher (4), der Vorrichtung, der Steckverbinder (1) umfassend: -- eine Längsachse (L); -- eine Querachse (Q), die senkrecht zur Längsachse (L) verläuft; -- ein Außengehäuse (8) mit einem Basiselement (9), einem Deckelelement (10) und einem Innenraum (11), wobei an einer Außenseite des Außengehäuses (8) ein erster Anschluss (12) zur Verbindung mit dem Gegensteckverbinder (2) der Vorrichtung vorgesehen ist, wobei im Innenraum (11) des Außengehäuses (8) ein zweiter Anschluss (13) zur Verbindung mit einem, insbesondere mit einem Kabel (14) verbundenen, Verbraucher-Steckverbinder (15) eines Verbrauchers (16) vorgesehen ist, wobei der zweite Anschluss (13) relativ zum ersten Anschluss (12) rotierbar ausgebildet ist.[English]

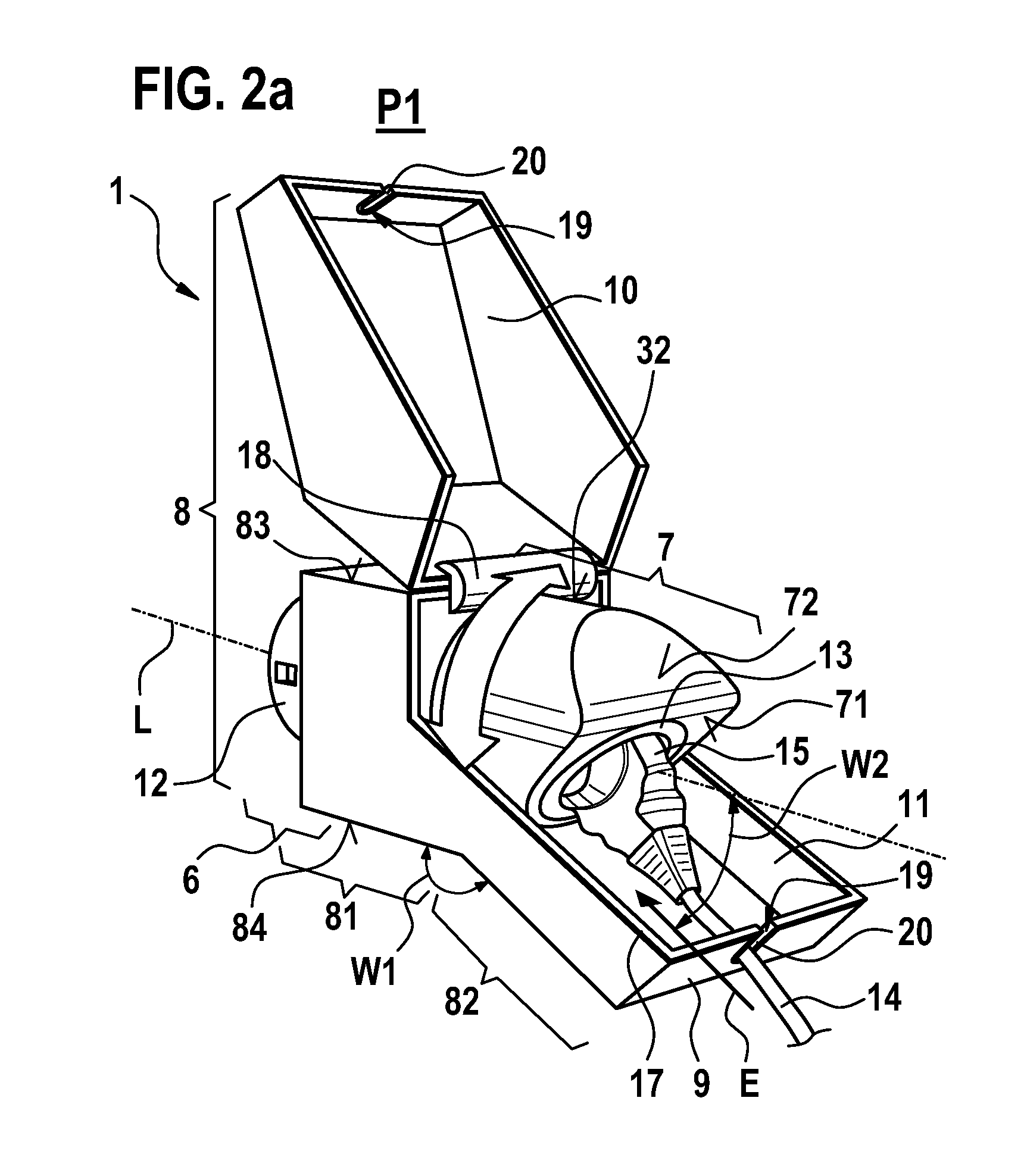

The present invention relates to a plug connector (1), configured for connecting to a mating plug connector (2) of a device, in particular a vehicle (3) or an energy storage system or a current storage system or an energy supply system or a wall box, for withdrawing energy from an energy source, in particular an energy store (4), of the device, the plug connector (1) comprising: -- a longitudinal axis (L); -- a transverse axis (Q) which extends perpendicularly to the longitudinal axis (L); -- an outer housing (8) with a base element (9), a cover element (10) and an interior (11), wherein on an outer side of the outer housing (8) a first port (12) is provided for connecting to the mating plug connector (2) of the device, wherein in the interior (11) of the outer housing (8) a second port (13) is provided for connecting to an in particular cable (14)-connected consumer plug connector (15) of a consumer (16), wherein the second port (13) is designed to be rotatable relative to the first port (12).[French]
La présente invention concerne une fiche de connexion (1), configurée pour être connectée à une fiche de connexion homologue (2) d'un dispositif, en particulier d'un véhicule (3), d'un système de stockage d'énergie, d'un système de stockage de courant, d'un système d'alimentation en énergie ou d'un boîtier mural, pour extraire de l'énergie d'une source d'énergie, en particulier d'un accumulateur d'énergie (4), du dispositif, la fiche de connexion (1) comprenant : -- un axe longitudinal (L) ; -- un axe transversal (Q) qui s'étend perpendiculairement à l'axe longitudinal (L) ; -- un logement externe (8) comprenant un élément de base (9), un élément de couvercle (10) et un intérieur (11), sur un côté externe du logement externe (8), un premier orifice (12) étant prévu pour être relié à la fiche de connexion homologue (2) du dispositif, dans l'intérieur (11) du logement externe (8), un second orifice (13) étant prévu pour être relié à une fiche de connexion de consommateur (15) connectée par un câble (14) en particulier d'un consommateur (16), le second orifice (13) étant conçu pour pouvoir tourner par rapport au premier orifice (12).
