WO2025131705 - STAPELAUFBAU EINES ELEKTROLYSEURS ODER EINER BRENNSTOFFZELLE
National phase entry is expected:
Publication Number
WO/2025/131705
Publication Date
26.06.2025
International Application No.
PCT/EP2024/084595
International Filing Date
04.12.2024
Title **
[German]
STAPELAUFBAU EINES ELEKTROLYSEURS ODER EINER BRENNSTOFFZELLE
[English]
STACK FORMATION OF AN ELECTROLYZER OR OF A FUEL CELL
[French]
FORMATION D'EMPILEMENT D'UN ÉLECTROLYSEUR OU D'UNE PILE À COMBUSTIBLE
Applicants **
ROBERT BOSCH GMBH
Inventors
TRUNK, Robert
CROMME, Peter
Priority Data
102023212864.0
18.12.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1880 | |
| EPO | Filing, Examination, Granting | 8113 | |
| Japan | Filing, Examination, Granting | 1968 | |
| South Korea | Filing, Examination, Granting | 1693 | |
| USA | Filing, Examination, Granting | 5340 |
Total:
18,994
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Contact Us
Abstract[German]
Die Erfindung bezieht sich auf einen Stapelaufbau (20) eines Elektrolyseurs (10) oder einer Brennstoffzelle (10). Der Stapelaufbau (20) umfasst eine Vielzahl vertikal übereinandergestapelt angeordneter Einzelzellen (12). Die Einzelzellen (12) umfassen zumindest einen Kathodenrahmen (22), einen Anodenrahmen (24), mindestens eine Bipolarplatte (26), mindestens eine Gasdiffusionsschicht (28), mindestens eine poröse Transportschicht (30) (PTL) sowie mindestens eine Membran (38), wobei der Stapelaufbau (20) eine erste Endplatte (14) und eine zweite Endplatte (16) aufweist, die mit einer Anzahl von Spannelementen (18) die zwischen den Endplatten (14, 16) angeordneten Einzelzellen (12) gegeneinander verspannen. Im Anoden- und/oder im Kathodenrahmen (24, 22) der Einzelzellen (12) ist mindestens eine umlaufende Vertiefung (40) ausgeführt, die mit einer Ableitöffnung (42) in Verbindung steht. Darüber hinaus bezieht sich die Erfindung auf die Verwendung des Stapelaufbaus (20) in einem Elektrolyseur (10) oder in einer Brennstoffzelle (10).[English]

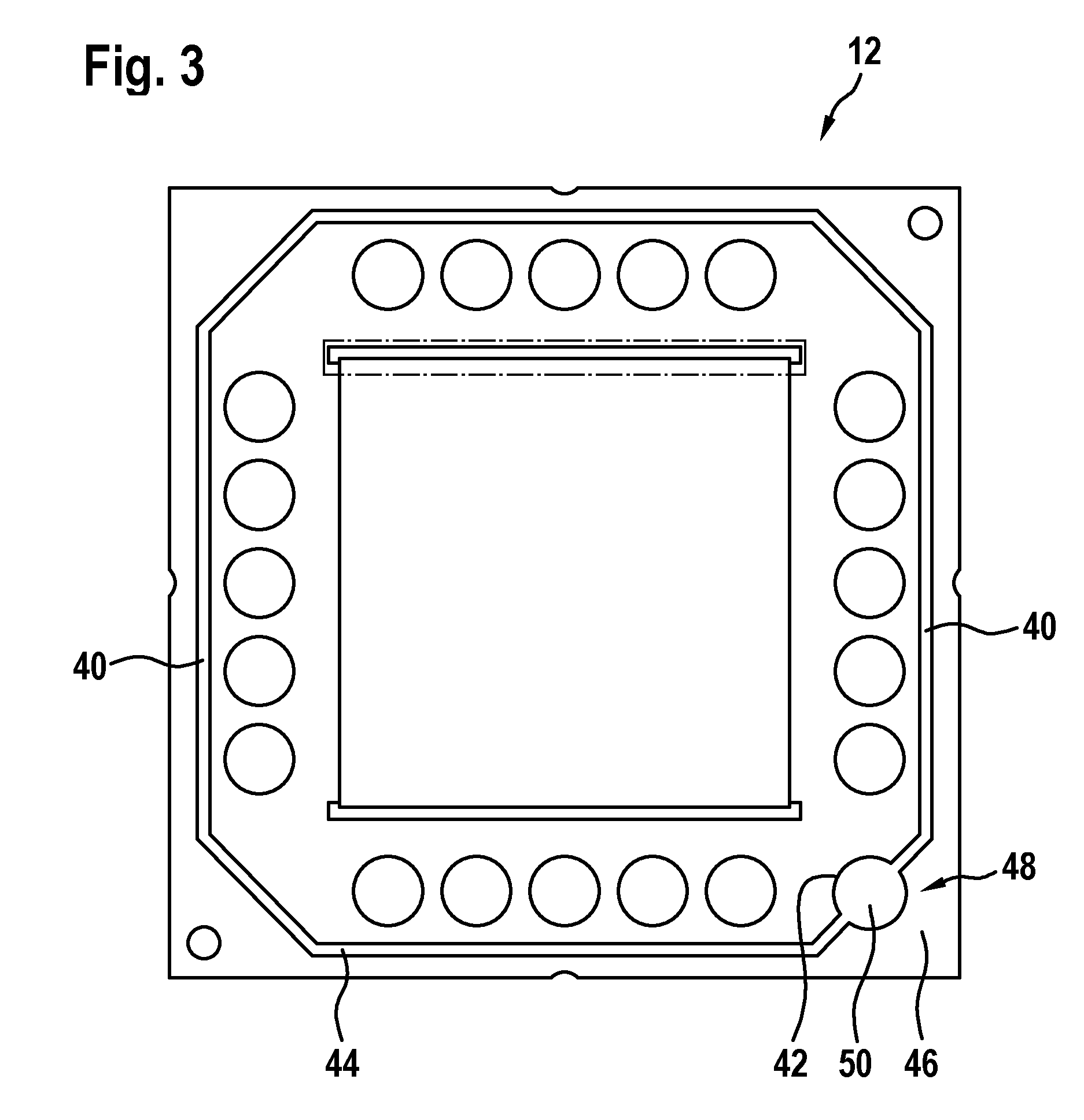

The invention relates to a stack formation (20) of an electrolyzer (10) or of a fuel cell (10). The stack formation (20) comprises a multiplicity of individual cells (12) stacked vertically one on top of the other. The individual cells (12) comprise at least a cathode frame (22), an anode frame (24), at least one bipolar plate (26), at least one gas-diffusion layer (28), at least one porous transport layer (30) (PTL) and at least one membrane (38), wherein the stack formation (20) has a first end plate (14) and a second end plate (16), which by means of a number of clamping elements (18) clamp together the individual cells (12) arranged between the end plates (14, 16). Formed in the anode and/or cathode frame (24, 22) of the individual cells (12) there is a least one peripheral depression (40), which is connected to a drainage opening (42). The invention also relates to the use of the stack formation (20) in an electrolyzer (10) or in a fuel cell (10).[French]
L'invention concerne une formation d'empilement (20) d'un électrolyseur (10) ou d'une pile à combustible (10). La formation d'empilement (20) comprend une multiplicité de cellules individuelles (12) empilées verticalement les unes sur les autres. Les cellules individuelles (12) comprennent au moins un cadre de cathode (22), un cadre d'anode (24), au moins une plaque bipolaire (26), au moins une couche de diffusion de gaz (28), au moins une couche de transport poreuse (30) (PTL) et au moins une membrane (38), la formation d'empilement (20) comprenant une première plaque d'extrémité (14) et une seconde plaque d'extrémité (16), qui au moyen d'un certain nombre d'éléments de serrage (18) serrent ensemble les cellules individuelles (12) disposées entre les plaques d'extrémité (14, 16). Dans le cadre d'anode et/ou de cathode (24, 22) des cellules individuelles (12) est formée au moins un évidement périphérique (40), qui est relié à une ouverture de drainage (42). L'invention concerne également l'utilisation de la formation d'empilement (20) dans un électrolyseur (10) ou dans une pile à combustible (10).
