IP-Coster | WO2025131430 | DRUCKREGELEINHEIT FÜR EIN WASSERSTOFFVERSORGUNGSSYSTEM EINER BRENNKRAFTMASCHINE, SOWIE WASSERSTOFFVERSORGUNGSSYSTEM

Country	Stages	Total
China	Filing, Examination, Granting	2024
EPO	Filing, Examination, Granting	8126
Japan	Filing, Examination, Granting	2155
South Korea	Filing, Examination, Granting	2071
USA	Filing, Examination, Granting	4740

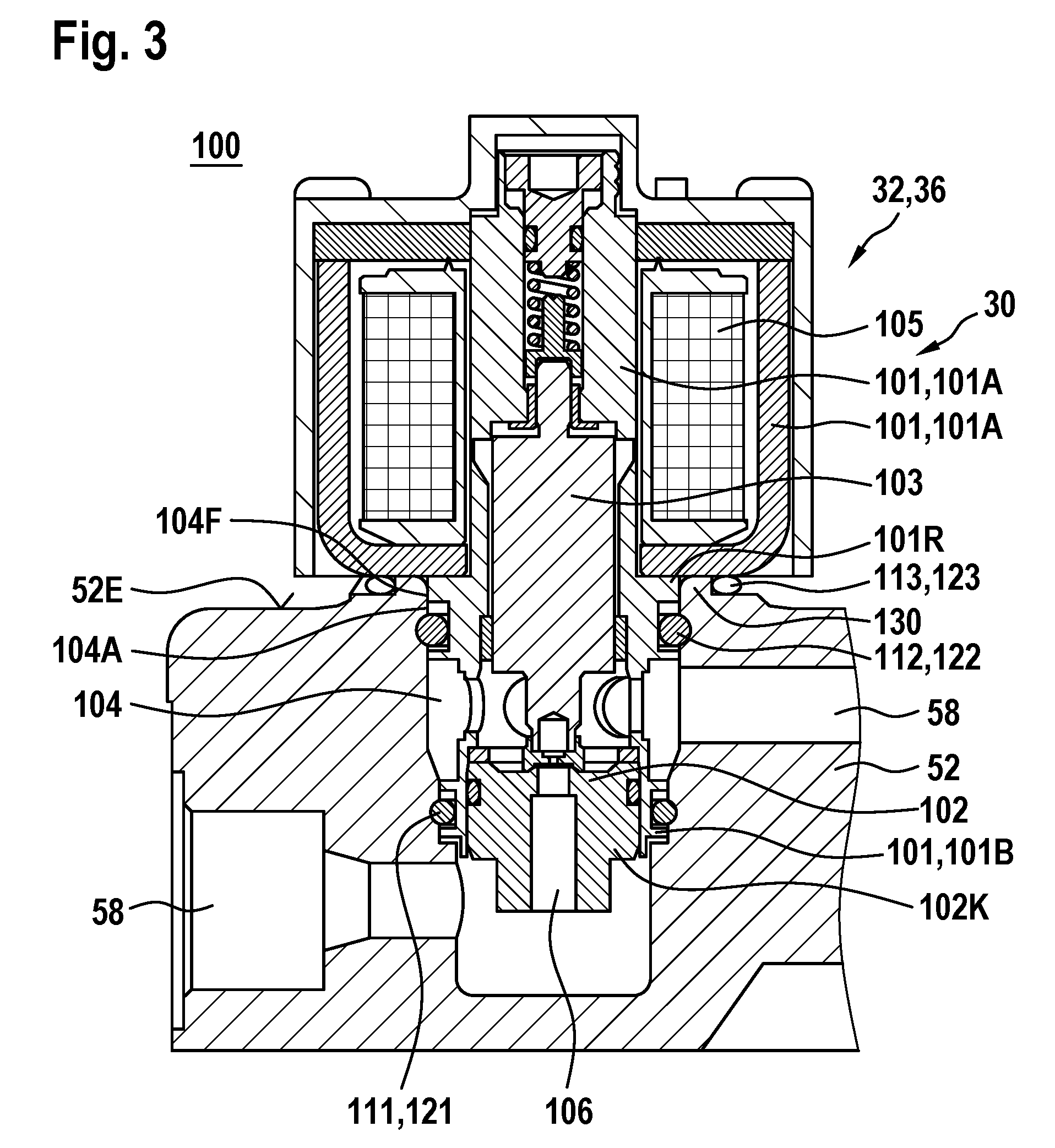

Abstract[German] Druckregeleinheit (30) für ein Wasserstoffversorgungssystem (10) zur Druckregelung und Zuführung von gasförmigem Wasserstoff aus einem Hochdrucktank (12) zu einem Verbraucher (42), umfassend ein Gehäuse (52), einen Einlassstutzen (54) und einen Auslassstutzen (56), einen Fluidkanal (58), der sich vom Einlassstutzen (54) zum Auslassstutzen (56) durch das Gehäuse (52) hindurch erstreckt, und mindestens ein Ventil (32, 36), durch das ein Durchfluss des Wasserstoffs durch den Fluidkanal (58) drosselbar oder absperrbar ist, wobei das Ventil (32, 36) einen Ventilkörper (101) aufweist, der einen Ventilsitz (102) fixiert und in dem ein Ventilelement (103) beweglich aufgenommen ist, wobei der Ventilkörper (101) einen ersten Abschnitt umfasst, der in einer mit dem Fluidkanal (58) fluidisch verbundenen Bohrung (104) des Gehäuses (52) angeordnet ist, wobei der Ventilkörper (101) einen zweiten Abschnitt umfasst, der außerhalb der mit dem Fluidkanal (58) fluidisch verbundenen Bohrung (104) des Gehäuses (52) angeordnet ist, und wobei zwischen der Bohrung (104) und dem ersten Abschnitt eine erste Dichtstelle (111) vorgesehen ist, die einen ersten Dichtring (121) umfasst und eine zweite Dichtstelle (112) vorgesehen ist, die einen zweiten Dichtring (122) umfasst, und wobei zwischen dem Gehäuse (52) und dem zweiten Abschnitt eine dritte Dichtstelle (113) vorgesehen ist, die einen dritten Dichtring (123) aufweist.[English] A pressure control unit (30) for a hydrogen supply system (10) for controlling the pressure of gaseous hydrogen from a high-pressure tank (12) and feeding same to a consumer (42), the pressure control unit comprising a housing (52), an inlet port (54) and an outlet port (56), a fluid duct (58) which extends through the housing (52) from the inlet port (54) to the outlet port (56), and at least one valve (32, 36), by which a throughflow of the hydrogen through the fluid duct (58) can be restricted or shut off, wherein: the valve (32, 36) has a valve body (101) which fixes a valve seat (102) and in which a valve element (103) is received movably; the valve body (101) has a first portion which is arranged in a bore (104), connected fluidically to the fluid duct (58), of the housing (52); the valve body (101) has a second portion which is arranged outside of the bore (104), connected fluidically to the fluid duct (58), of the housing (52); a first sealing point (111) is provided between the bore (104) and the first portion and comprises a first O-ring (121), and a second sealing point (112) is provided which comprises a second O-ring (122); and a third sealing point (113) is provided between the housing (52) and the second portion and comprises a third O-ring (123).[French] La présente invention concerne une unité de régulation de pression (30) pour un système d'alimentation en hydrogène (10) pour réguler la pression d'hydrogène gazeux à partir d'un réservoir haute pression (12) et fournir celle-ci à un consommateur (42), l'unité de régulation de pression comprenant un logement (52), un orifice d'entrée (54) et un orifice de sortie (56), un conduit de fluide (58) qui s'étend à travers le logement (52) de l'orifice d'entrée (54) à l'orifice de sortie (56), et au moins une soupape (32, 36), par laquelle un écoulement de l'hydrogène à travers le conduit de fluide (58) peut être restreint ou arrêté, la soupape (32, 36) comportant un corps de soupape (101) qui fixe un siège de soupape (102) et dans lequel un élément soupape (103) est reçu de façon mobile ; le corps de soupape (101) présente une première partie qui est disposée dans un alésage (104), en raccordement fluidique avec le conduit de fluide (58), du logement (52) ; le corps de soupape (101) présente une seconde partie qui est disposée à l'extérieur de l'alésage (104), en raccordement fluidique avec le conduit de fluide (58), du logement (52) ; un premier point d'étanchéité (111) est prévu entre l'alésage (104) et la première partie et comprend un premier joint torique (121), et un deuxième point d'étanchéité (112) est prévu, lequel comprend un deuxième joint torique (122) ; et un troisième point d'étanchéité (113) est prévu entre le logement (52) et la seconde partie et comprend un troisième joint torique (123).

Total Number of Claims/PCT	*
Number of Independent Claims	*
Number of Priorities	*
Number of Multi-Dependent Claims	*
Number of Drawings	*
Pages for Publication	*
Number of Pages with Drawings	*
Pages of Specification	*
Sequence Listing	*
Number of Office Actions	*
International Search Report is established	*
International Searching Authority	EPO *
Recordal of a Change of the Applicant's Name/Address	Change of Applicant's Name and Address *
Type of Assignment	The Standard Agent's Assignment *
Applicant's Legal Status	Legal Entity *
Small Entity	*
Non-Commercial Organization	*
Micro Entity	*
Small Entity, USA	*
Micro Entity, USA	*
Entry into National Phase under	Chapter I *
Patent Delivery	Send the Letters Patent by Courier *
译文

WO2025131430 - DRUCKREGELEINHEIT FÜR EIN WASSERSTOFFVERSORGUNGSSYSTEM EINER BRENNKRAFTMASCHINE, SOWIE WASSERSTOFFVERSORGUNGSSYSTEM
