WO2025119573 - PLANETENGETRIEBE
National phase entry is expected:
Publication Number
WO/2025/119573
Publication Date
12.06.2025
International Application No.
PCT/EP2024/081412
International Filing Date
07.11.2024
Title **
[German]
PLANETENGETRIEBE
[English]
PLANETARY GEAR MECHANISM
[French]
MÉCANISME D'ENGRENAGE PLANÉTAIRE
Applicants **
ZF FRIEDRICHSHAFEN AG
Inventors
HOFMANN, Peter
STRUBBERG, Stephan
Priority Data
102023212352.5
07.12.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1938 | |
| EPO | Filing, Examination, Granting | 8126 | |
| Japan | Filing, Examination, Granting | 2062 | |
| South Korea | Filing, Examination, Granting | 1883 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,749
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Contact Us
Abstract[German]
Ein Planetengetriebe (1) mit einem Sonnenrad (4), einem Hohlrad (5) und einem Planetenträger (6), die in Bezug auf eine gemeinsame Rotationsachse (7) koaxial zueinander angeordnet sind, wobei das Sonnenrad (4) mit mehreren jeweils um eine Planetenachse (8) drehbar am Planetenträger (6) gelagerten Planeten (9) jeweils in kämmendem Zahneingriff steht und die Planeten (9) jeweils mit einer Innenseite des Hohlrads (5) in kämmendem Zahneingriff stehen, ist dadurch gekennzeichnet, dass jedem Planet (9) ein auf der Planetenachse (8) liegendes erstes axiales Ende (10) an einer ersten Seite des Planeten (9) und ein auf der Planetenachse (8) liegendes zweites axiales Ende (11) an einer gegenüberliegenden zweiten Seite des Planeten (9) zugeordnet ist, wobei das erste axiale Ende (10) um einen ersten Radialabstand (r1) von der Rotationsachse (7) entfernt ist und das zweite axiale Ende (11) um einen zweiten Radialabstand (r2) von der Rotationsachse (7) entfernt ist, wobei der erste Radialabstand (r1) und der zweite Radialabstand (r2) unabhängig von einem Lastzustand des Planetengetriebes (1) für sich unveränderlich sind und sich zudem betraglich voneinander unterscheiden, so dass die Planetenachse (8) gegenüber der Rotationsachse (7) verkippt ist.[English]

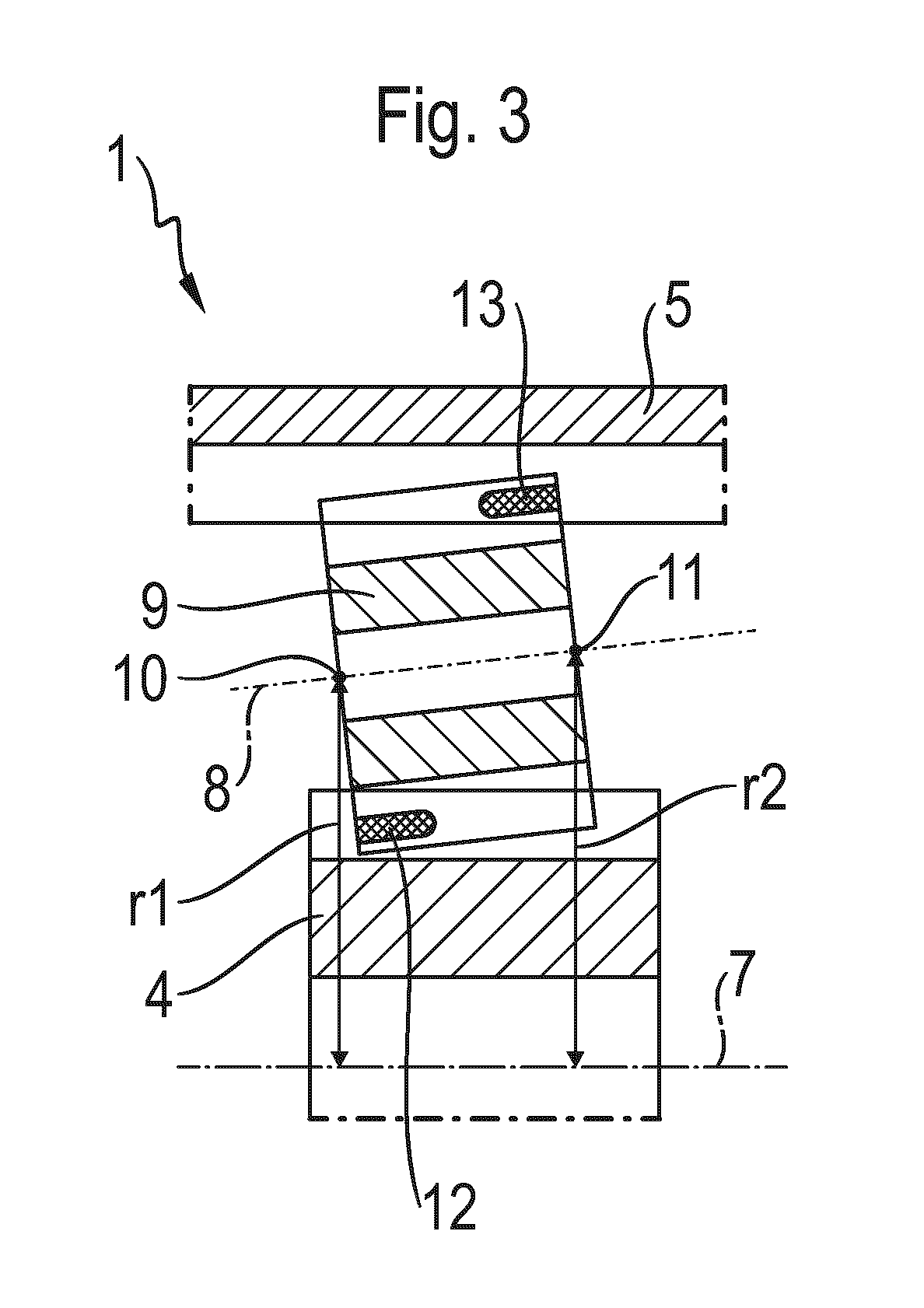

The invention relates to a planetary gear mechanism (1) having a sun gear (4), a ring gear (5) and a planet carrier (6), which are arranged coaxially to one another in relation to a common axis of rotation (7), wherein the sun gear (4) is in meshing engagement with a plurality of planets (9) each mounted rotatably about a planet axis (8) on the planet carrier (6), and the planets (9) are each in meshing engagement with an inner side of the ring gear (5), characterised in that each planet (9) is assigned a first axial end (10) lying on the planet axis (8) on a first side of the planet (9) and a second axial end (11) lying on the planet axis (8) on an opposite second side of the planet (9), wherein the first axial end (10) is at a first radial distance (r1) from the axis of rotation (7) and the second axial end (11) is at a second radial distance (r2) from the axis of rotation (7), wherein the first radial distance (r1) and the second radial distance (r2) are invariable independently of a load state of the planetary gear mechanism (1) and also differ from one another in amount, so that the planet axis (8) is tilted relative to the axis of rotation (7).[French]
L'invention concerne un mécanisme d'engrenage planétaire (1) ayant un planétaire (4), une couronne (5) et un porte-satellites (6), qui sont disposés coaxialement les uns aux autres par rapport à un axe de rotation (7) commun, le planétaire (4) étant en prise d'engrènement avec une pluralité de satellites (9) montés chacun de manière rotative autour d'un axe de satellite (8) sur le porte-satellites (6), et les satellites (9) étant chacun en prise d'engrènement avec un côté interne de la couronne (5), caractérisé en ce que chaque satellite (9) est associé à une première extrémité axiale (10) reposant sur l'axe de satellite (8) sur un premier côté du satellite (9) et une seconde extrémité axiale (11) reposant sur l'axe de satellite (8) sur un second côté opposé du satellite (9), la première extrémité axiale (10) étant à une première distance radiale (r1) de l'axe de rotation (7) et la seconde extrémité axiale (11) étant à une seconde distance radiale (r2) de l'axe de rotation (7), la première distance radiale (r1) et la seconde distance radiale (r2) étant invariables indépendamment d'un état de charge du mécanisme d'engrenage planétaire (1) et différant également l'une de l'autre en grandeur, de telle sorte que l'axe de satellite (8) est incliné par rapport à l'axe de rotation (7).
