WO2025068076 - STECKVERBINDERTEIL MIT ZUGENTLASTUNG
National phase entry is expected:
Publication Number
WO/2025/068076
Publication Date
03.04.2025
International Application No.
PCT/EP2024/076568
International Filing Date
23.09.2024
Title **
[German]
STECKVERBINDERTEIL MIT ZUGENTLASTUNG
[English]
PLUG-IN CONNECTOR PART WITH STRAIN RELIEF
[French]
PARTIE DE CONNECTEUR ENFICHABLE À RELÂCHEMENT DE CONTRAINTE
Applicants **
PHOENIX CONTACT E-MOBILITY GMBH
Inventors
NEUMANN, Edmund
Priority Data
BE2023/5787
26.09.2023
BE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1909 | |
| EPO | Filing, Examination, Granting | 8126 | |
| Japan | Filing, Examination, Granting | 2031 | |
| South Korea | Filing, Examination, Granting | 1819 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,625
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Contact Us
Abstract[German]
Steckverbinderteil mit Zugentlastung Ein Steckverbinderteil (1) zum steckenden Verbinden mit einem Gegensteckverbinderteil, aufweisend einen steckend mit dem Gegensteckverbinderteil zu verbindenden Steckabschnitt (11), zumindest ein mit einer Leitung (100) verbindbares, elektrisches Kontaktelement (111A-111N), das in dem Steckabschnitt (11) anordenbar ist, ein Gehäuseteil (3) und einen mit dem Gehäuseteil (3) verbindbaren Gehäusedeckel (4), und eine Zugentlastungseinrichtung (2, 2'-2'''), die ausgebildet ist eine mit dem zumindest einen Kontaktelement (111A-111N) verbundene Leitung (100) aufzunehmen und klemmend festzulegen, aufweisend eine erste und eine zweite Klemmeinrichtung (21A, 21B) und zwei Abstandselemente (23A, 23A'-23A''', 23B, 23B'-23B'''), die jeweils zwischen der ersten und zweiten Klemmeinrichtung (21A, 21B) anordenbar sind, wobei der Gehäusedeckel (4) eine Durchgangsöffnung zum Hindurchführen der Leitung (100) aufweist, und wobei die Zugentlastungseinrichtung (2, 2'-2''') an dem Gehäuseteil (3) anordenbar ist und in montierter Stellung des Gehäusedeckels (4) von dem Gehäusedeckel (4) an dem Gehäuseteil (3) gehalten wird[English]

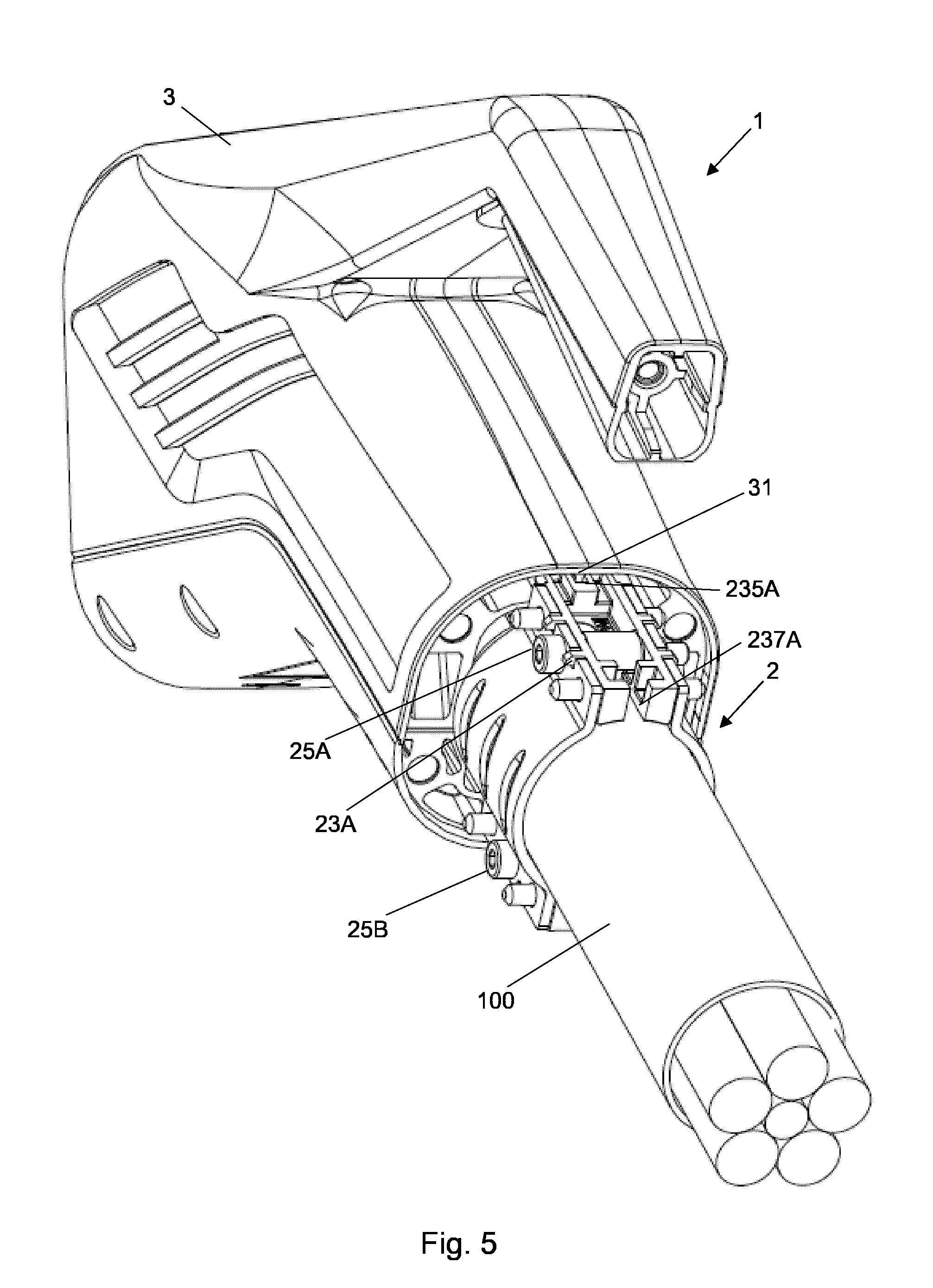

A plug-in connector part (1) for plug-connection to a mating plug-in connector part, having a plug-in portion (11) to be plug-connected to the mating plug-in connector part, at least one electrical contact element (111A-111N) connectable to a line (100) and arrangeable in the plug-in portion (11), a housing part (3) and a housing cover (4) connectable to the housing part (3), and a strain relief device (2, 2'-2'''), which is designed to receive and to clampingly secure a line (100) connected to the at least one contact element (111A-111N), having a first and a second clamping device (21A, 21B) and two spacer elements (23A, 23A'-23A''', 23B, 23B'-23B'''), each of which is arrangeable between the first and the second clamping device (21A, 21B), wherein the housing cover (4) has a passage opening for the line (100) to pass through, and wherein the strain relief device (2, 2'-2''') is arrangeable on the housing part (3) and is held on the housing part (3) by the housing cover (4) in the mounted position of the housing cover (4).[French]
La présente invention concerne une partie de connecteur enfichable (1) pour une connexion par enfichage à une partie de connecteur enfichable homologue, comprenant une partie enfichable (11) destinée à être connectée par enfichage à la partie de connecteur enfichable homologue, au moins un élément de contact électrique (111A-111N) pouvant être connecté à une ligne (100) et pouvant être disposé dans la partie enfichable (11), une partie de boîtier (3) et un couvercle de boîtier (4) pouvant être relié à la partie de boîtier (3), et un dispositif de relâchement de contrainte (2, 2'-2'''), conçu pour recevoir et fixer par serrage une ligne (100) reliée audit élément de contact (111A-111N), ayant un premier et un second dispositif de serrage (21A, 21B) et deux éléments d'espacement (23A, 23A'-23A''', 23B, 23B'-23B'''), chacun d'eux pouvant être placé entre le premier et le second dispositif de serrage (21A, 21B), le couvercle de boîtier (4) ayant une ouverture de passage pour la ligne (100), et le dispositif de relâchement de contrainte (2, 2'-2''') pouvant être placé sur la partie de boîtier (3) et maintenu sur la partie de boîtier (3) par le couvercle de boîtier (4) dans la position de montage du couvercle de boîtier (4).
