WO2025067772 - ELEKTROLYSESYSTEM SOWIE VERFAHREN ZUM BETRIEB EINES ELEKTROLYSESYSTEMS
National phase entry:
Publication Number
WO/2025/067772
Publication Date
03.04.2025
International Application No.
PCT/EP2024/073457
International Filing Date
21.08.2024
Title **
[German]
ELEKTROLYSESYSTEM SOWIE VERFAHREN ZUM BETRIEB EINES ELEKTROLYSESYSTEMS
[English]
ELECTROLYSIS SYSTEM, AND METHOD FOR OPERATING AN ELECTROLYSIS SYSTEM
[French]
SYSTÈME D'ÉLECTROLYSE ET PROCÉDÉ DE MISE EN FONCTIONNEMENT D'UN SYSTÈME D'ÉLECTROLYSE
Applicants **
SIEMENS ENERGY GLOBAL GMBH & CO. KG
Inventors
ECKERT, Helmut
FLECK, Robert
KRAUSE, Ralf
PLOBNER, Roland
BARTMANN, Andreas
Priority Data
102023209361.8
26.09.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2180 | |
| EPO | Filing, Examination, Granting | 9883 | |
| Japan | Filing, Examination, Granting | 2246 | |
| South Korea | Filing, Examination, Granting | 2259 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
21,308
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Contact Us
Abstract[German]
Die Erfindung betrifft ein Elektrolysesystem (100) umfassend eine Windkraftanlage (1) und eine Elektrolyseanlage (5), die zur Versorgung mit Elektrolysestrom an die Windkraftanlage (1) angeschlossen ist, wobei ein Inselnetz ohne Anschluss an ein Versorgungsnetz realisiert ist, weiter umfassend eine an die Elektrolyseanlage (5) gekoppelte und mit einem Arbeitsmedium (23) betreibbare Wärmeversorgungseinrichtung (7), die einen Verdampfer (13) und einen Kondensator (11) aufweist, und die derart ausgestaltet ist, dass in einem Stillstandsbetrieb mittels des Kondensators (11) Kondensationswärme des Arbeitsmediums (23) auf die Elektrolyseanlage (5) übertragbar ist, so dass eine Temperaturhaltung oberhalb einer Mindesttemperatur bewirkt ist. Dabei wird in einem Stillstandsbetrieb mittels der Wärmeversorgungseinrichtung (7) ein Arbeitsmedium (23) verdampft und verdampftes Arbeitsmedium (23) kondensiert, wobei Kondensationswärme erzeugt und auf die Elektrolyseanlage (5) übertragen wird, so dass eine Temperaturhaltung oberhalb einer Mindesttemperatur herbeigeführt und ein Einfrieren von wasserführenden Komponenten der Elektrolyseanlage (5) verhindert wird.[English]

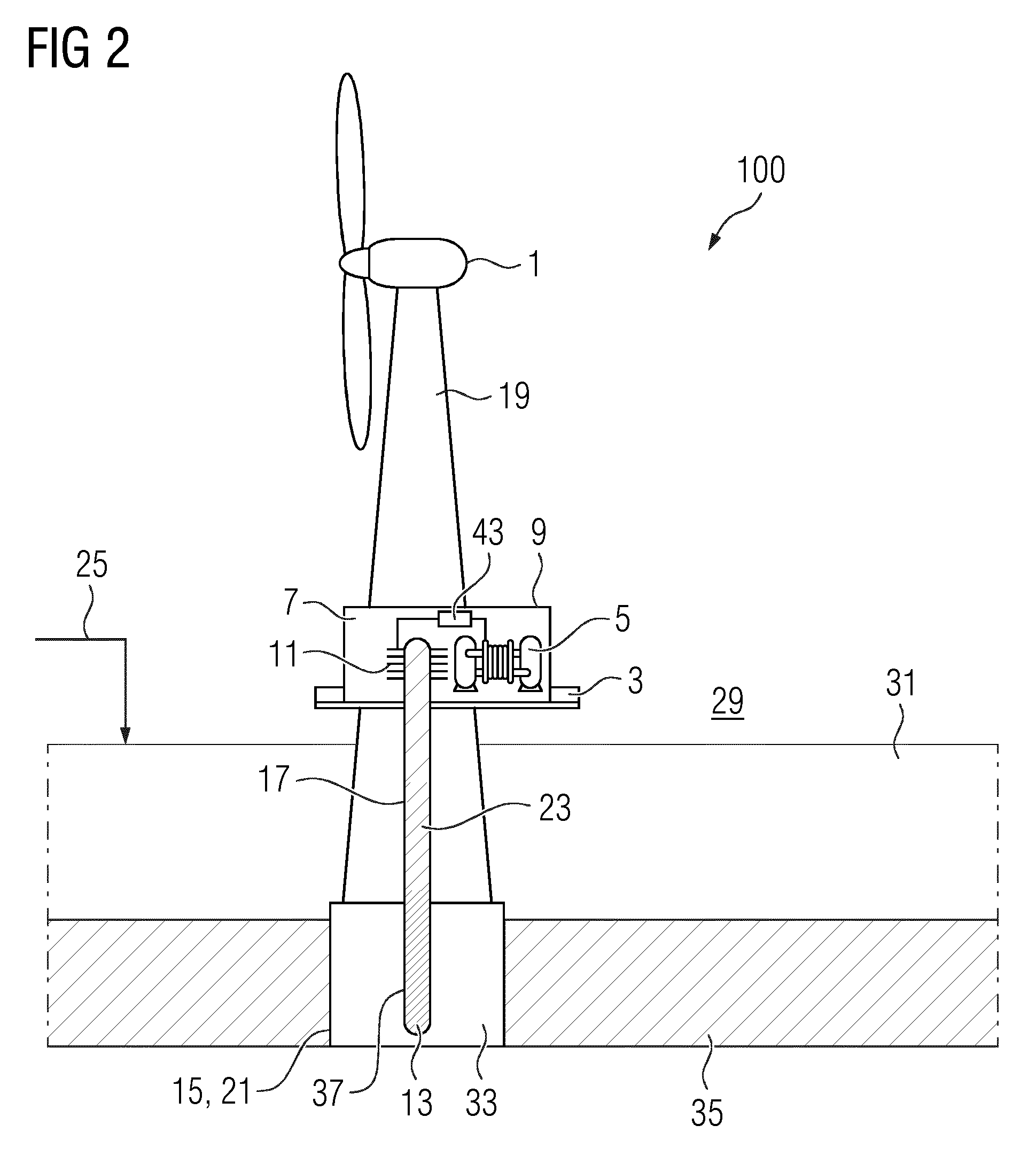

The invention relates to an electrolysis system (100) comprising: a wind turbine (1); an electrolysis plant (5) which is connected to the wind turbine (1) in order to supply electrolysis current, wherein an island network is implemented without connection to a power supply network; and a heat supply device (7) which is coupled to the electrolysis plant (5) and can be operated with a working medium (23), and which has an evaporator (13) and a condenser (11), and which is designed in such a way that, during a standstill mode, condensation heat of the working medium (23) can be transferred to the electrolysis plant (5) by means of the condenser (11) so as to maintain the temperature above a minimum temperature. During a standstill mode, the heat supply device (7) evaporates a working medium and condenses the evaporated working medium (23), condensation heat being generated and transferred to the electrolysis plant (5) so as to maintain the temperature above a minimum temperature and prevent freezing of water-carrying components of the electrolysis plant (5).[French]
L'invention concerne un système d'électrolyse (100) comprenant : une éolienne (1) ; une installation d'électrolyse (5) qui est connectée à l'éolienne (1) afin de fournir un courant d'électrolyse, un réseau d'îlots étant mis en œuvre sans connexion à un réseau d'alimentation électrique ; et un dispositif d'alimentation en chaleur (7) qui est couplé à l'installation d'électrolyse (5) et qui peut être actionné avec un milieu de travail (23), et qui comporte un évaporateur (13) et un condenseur (11), et qui est conçu de telle sorte que, pendant un mode d'arrêt, la chaleur de condensation du milieu de travail (23) puisse être transférée à l'installation d'électrolyse (5) au moyen du condenseur (11) de façon à maintenir la température au-dessus d'une température minimale. Pendant un mode d'arrêt, le dispositif d'alimentation en chaleur (7) évapore un milieu de travail et condense le milieu de travail évaporé (23). La chaleur de condensation est générée et transférée à l'installation d'électrolyse (5) de façon à maintenir la température au-dessus d'une température minimale et à empêcher la congélation de composants porteurs d'eau de l'installation d'électrolyse (5).
