WO2025045502 - VERBESSERTE KURZSCHLUSSGESICHERTE WANDLERANORDNUNG
National phase entry is expected:
Publication Number
WO/2025/045502
Publication Date
06.03.2025
International Application No.
PCT/EP2024/071898
International Filing Date
01.08.2024
Title **
[German]
VERBESSERTE KURZSCHLUSSGESICHERTE WANDLERANORDNUNG
[English]
IMPROVED SHORT-CIRCUIT-PROTECTED CONVERTER ASSEMBLY
[French]
ENSEMBLE CONVERTISSEUR À PROTECTION CONTRE LES COURTS-CIRCUITS AMÉLIORÉ
Applicants **
SMA SOLAR TECHNOLOGY AG
Inventors
KRATOCHVIL, Marcel
KHSHAINY, Mohamed
UNRU, Alexander
Priority Data
102023123634.2
01.09.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1880 | |
| EPO | Filing, Examination, Granting | 8126 | |
| Japan | Filing, Examination, Granting | 1908 | |
| South Korea | Filing, Examination, Granting | 1569 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,223
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Contact Us
Abstract[German]
Es wird eine Wandleranordnung (1) zur Übertragung von elektrischer Leistung zwischen Phasen eines drei- oder mehrphasigen Netzes (4) und einem DC-Bus (5) beschrieben. Diese umfasst einen DC/AC-Wandler (2), der über einen Sinusfilter (7) mit dem Netz (4) und über einen DC-seitigen, geteilten Zwischenkreis mit dem DC-Bus (5) verbindbar ist, wobei eine Wandlerbrücke (8) des DC/AC Wandlers (2) mit einem Mittelpunkt (M) des Zwischenkreises verbunden ist, und einen dem DC/AC-Wandler (2) parallel geschalteten Gleichrichter (3). Der DC/AC-Wandler (2) weist eine Steuervorrichtung (10) auf, die dazu eingerichtet ist, bei Spannungswerten des DC-Busses (5) unterhalb einer doppelten Amplitude einer der Phasenspannungen des Netzes (4) den DC/AC-Wandler (2) in Übermodulation zu betreiben.[English]

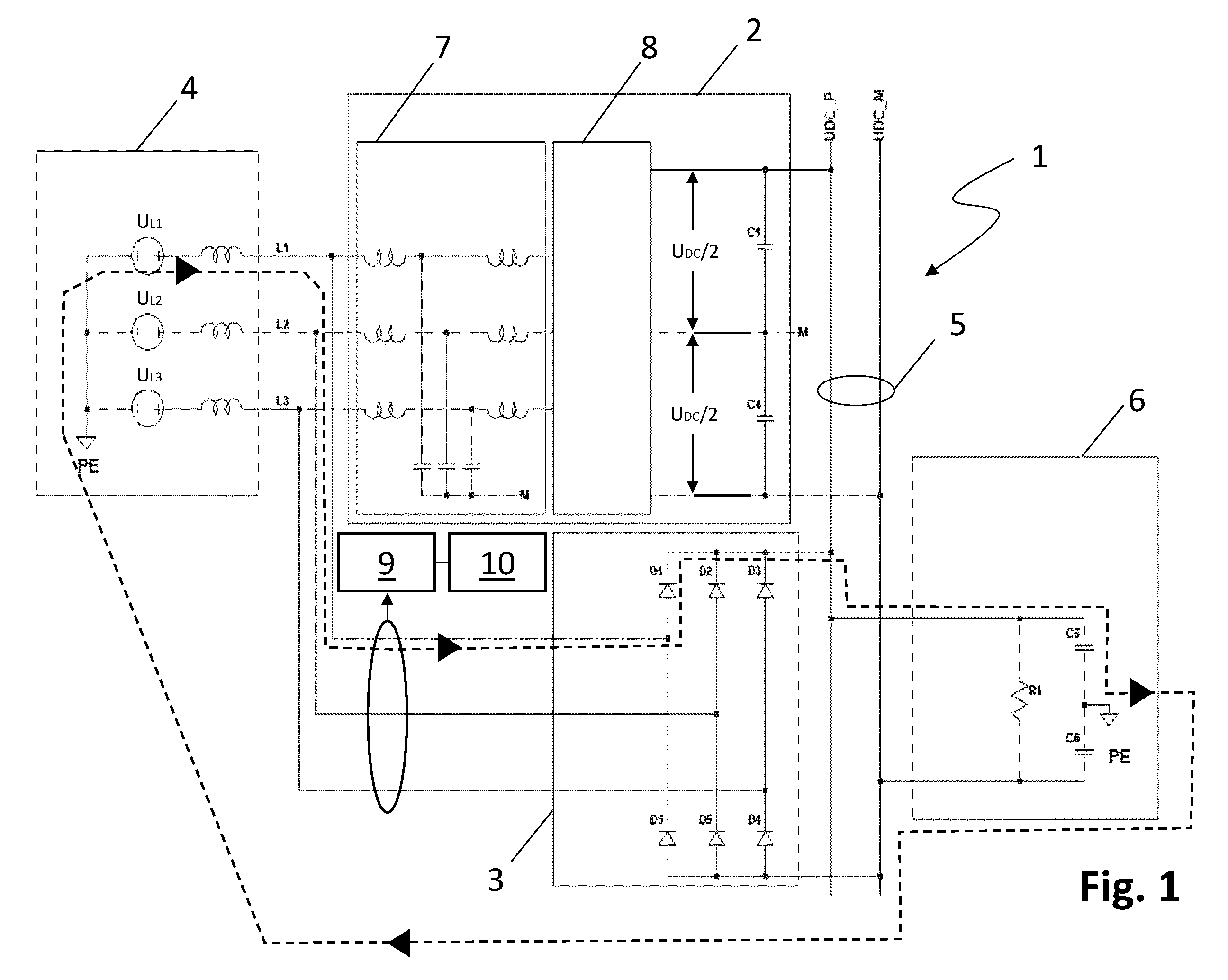

The invention relates to a converter assembly (1) for transmitting electric power between phases of a three-phase or multi-phase network (4) and a DC bus (5). The converter assembly comprises a DC/AC converter (2) which can be connected to the network (4) via a sine filter (7) and to the DC bus (5) via a split DC-side intermediate circuit, wherein a converter bridge (8) of the DC/AC converter (2) is connected to a central point (M) of the intermediate circuit, and a rectifier (3) which is connected in parallel with the DC/AC converter (2). The DC/AC converter (2) has a controller (10) which is designed to operate the DC/AC converter (2) in an over-modulation mode if the voltage values of the DC bus (5) are less than double the amplitude of one of the phase voltages of the network (4).[French]
L'invention se rapporte à un ensemble convertisseur (1) pour transmettre de la puissance électrique entre des phases d'un réseau triphasé ou polyphasé (4) et d'un bus CC (5). L'ensemble convertisseur comprend un convertisseur CC/CA (2) qui peut être connecté au réseau (4) par l'intermédiaire d'un filtre sinusoïdal (7) et au bus CC (5) par l'intermédiaire d'un circuit intermédiaire côté CC divisé, un pont convertisseur (8) du convertisseur CC/CA (2) étant connecté à un point central (M) du circuit intermédiaire, et un redresseur (3) qui est connecté en parallèle au convertisseur CC/CA (2). Le convertisseur CC/CA (2) comprend un dispositif de commande (10) qui est conçu pour faire fonctionner le convertisseur CC/CA (2) dans un mode de surmodulation si les valeurs de tension du bus CC (5) sont inférieures au double de l'amplitude de l'une des tensions de phase du réseau (4).
