WO2025036623 - KÜHLUNG EINES GEWICKELTEN INNENROTORS EINER ELEKTRISCH ERREGTEN SYNCHRONMASCHINE
National phase entry is expected:
Publication Number
WO/2025/036623
Publication Date
20.02.2025
International Application No.
PCT/EP2024/069451
International Filing Date
10.07.2024
Title **
[German]
KÜHLUNG EINES GEWICKELTEN INNENROTORS EINER ELEKTRISCH ERREGTEN SYNCHRONMASCHINE
[English]
COOLING SYSTEM OF A WOUND INTERNAL ROTOR OF AN ELECTRICALLY EXCITED SYNCHRONOUS MACHINE
[French]
REFROIDISSEMENT D'UN ROTOR INTERNE ENROULÉ DE MACHINE SYNCHRONE À EXCITATION ÉLECTRIQUE
Applicants **
ROBERT BOSCH GMBH
Inventors
STAMMLER, Jannik
EGGER, Christian
VOGT, Bastian
Priority Data
102023207892.9
17.08.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1880 | |
| EPO | Filing, Examination, Granting | 8126 | |
| Japan | Filing, Examination, Granting | 2001 | |
| South Korea | Filing, Examination, Granting | 1757 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,504
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Contact Us
Abstract[German]
Rotor (1) einer elektrisch erregten Synchronmaschine (2) mit einem um eine Rotorachse (3) drehbaren Rotorkörper (4), der mehrere in Umfangsrichtung angeordnete Schenkelpole (5) aufweist, die jeweils einen Polschaft (5.1) aufweisen. Um jeden Polschaft ist eine Einzelspule (6) der Wicklung (7) gelegt. An jeder der beiden Stirnseiten des Rotorkörpers (4) ist eine Sternscheibe (10) vorgesehen, die aus einen Ringabschnitt (11), mehrere davon radial auskragende Zahnabschnitte (12) und daran ausgebildete Wickelaufnahmen (13) zur Aufnahme eines Wickelkopfes der Einzelspule (6) besteht. Zusätzlich sind in einer Sternscheibe (10) Verbindungskanäle (15) ausgebildet, die jeweils innerhalb des Zahnabschnitts (12) in radialer Richtung verlaufen und Teil eines im Rotor (1) gebildeten Kühlpfads (16) sind und in jedem der Schenkelpole (5) ist ein sich in axialer Richtung durch den Schenkelpol (5) hindurch erstreckender Pol-Kühlkanal (17) vorgesehen, der mit einem der Verbindungskanäle (15) in einer Sternscheibe (10) strömungsverbunden ist.[English]

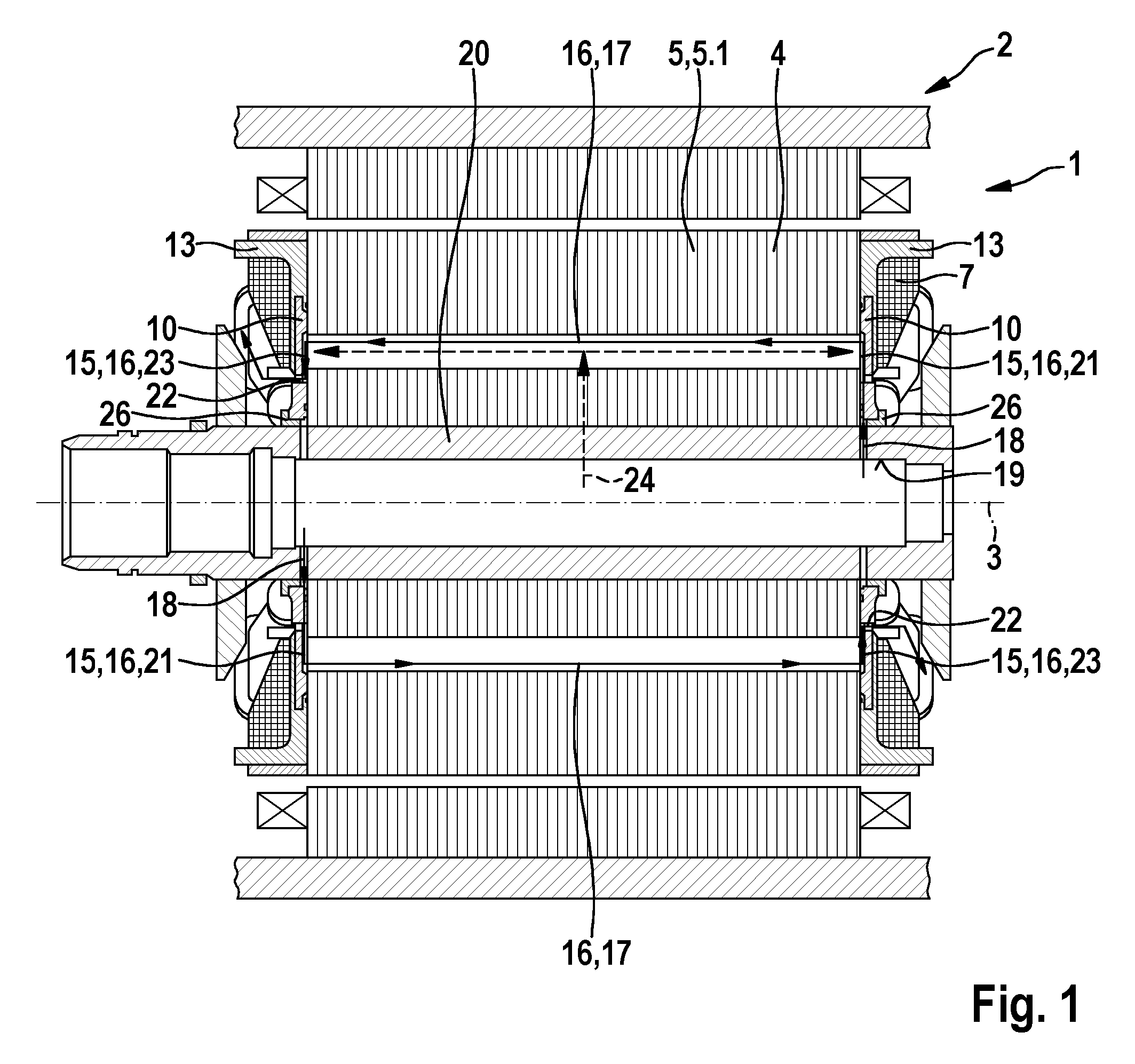

Rotor (1) of an electrically excited synchronous machine (2) having a rotor body (4) that is rotatable about a rotor axis (3) and has multiple salient poles (5) arranged in the circumferential direction, each of the salient poles having a pole shaft (5.1). A single coil (6) of the winding (7) is placed around each pole shaft. A star disc (10) is provided on each of the two end faces of the rotor body (4), said star disc consisting of a ring portion (11), multiple tooth portions (12) protruding radially therefrom and winding receptacles (13) formed thereon for receiving a winding head of the single coil (6). In addition, connecting channels (15), which each run within the tooth portion (12) in the radial direction and are part of a cooling path (16) formed in the rotor (1), are formed in a star disc (10) and a pole cooling channel (17), which extends in the axial direction through the salient pole (5) and is fluidically connected to one of the connecting channels (15) in a star disc (10), is provided in each of the salient poles (5).[French]
L'invention concerne un rotor (1) de machine synchrone à excitation électrique (2), ledit rotor comportant un corps de rotor (4) qui peut tourner autour d'un axe de rotor (3) et qui présente plusieurs pôles saillants (5) disposés dans la direction périphérique, lesquels comportent chacun une tige polaire (5.1). Une bobine individuelle (6) de l'enroulement (7) est placée autour de chaque tige polaire. Un disque en étoile (10), qui se compose d'une partie annulaire (11), de plusieurs parties dentées (12) qui en font saillie radialement, et de logements d'enroulement (13) formés sur lesdites parties dentées et destinés à recevoir une tête d'enroulement de la bobine individuelle (6), étant prévu sur chacune des deux faces frontales du corps de rotor (4). En outre, des canaux de liaison (15) sont réalisés dans un disque en étoile (10), lesquels s'étendent chacun dans la direction radiale à l'intérieur de la partie dentée (12) et font partie d'un chemin de refroidissement (16) ménagé dans le rotor (1) et un canal de refroidissement de pôle (17) qui s'étend dans la direction axiale à travers le pôle saillant (5) est prévu dans chacun des pôles saillants (5), lequel canal de refroidissement de pôle est en liaison fluidique avec un des canaux de liaison (15) dans un disque en étoile (10).
