WO2025026661 - VERFAHREN ZUM BETREIBEN EINER ELEKTRISCHEN ANTRIEBSEINRICHTUNG, STEUERGERÄT UND ANTRIEBSEINRICHTUNG
National phase entry:
Publication Number
WO/2025/026661
Publication Date
06.02.2025
International Application No.
PCT/EP2024/069315
International Filing Date
09.07.2024
Title **
[German]
VERFAHREN ZUM BETREIBEN EINER ELEKTRISCHEN ANTRIEBSEINRICHTUNG, STEUERGERÄT UND ANTRIEBSEINRICHTUNG
[English]
METHOD FOR OPERATING AN ELECTRIC DRIVE DEVICE, CONTROL UNIT AND DRIVE DEVICE
[French]
PROCÉDÉ PERMETTANT DE FAIRE FONCTIONNER UN DISPOSITIF D'ENTRAÎNEMENT ÉLECTRIQUE, UNITÉ DE COMMANDE ET DISPOSITIF D'ENTRAÎNEMENT
Applicants **
ROBERT BOSCH GMBH
Inventors
GROSSMANN, Ekard
GOETTING, Gunther
Priority Data
102023207292.0
31.07.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1911 | |
| EPO | Filing, Examination, Granting | 8107 | |
| Japan | Filing, Examination, Granting | 2030 | |
| South Korea | Filing, Examination, Granting | 1816 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,604
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Contact Us
Abstract[German]

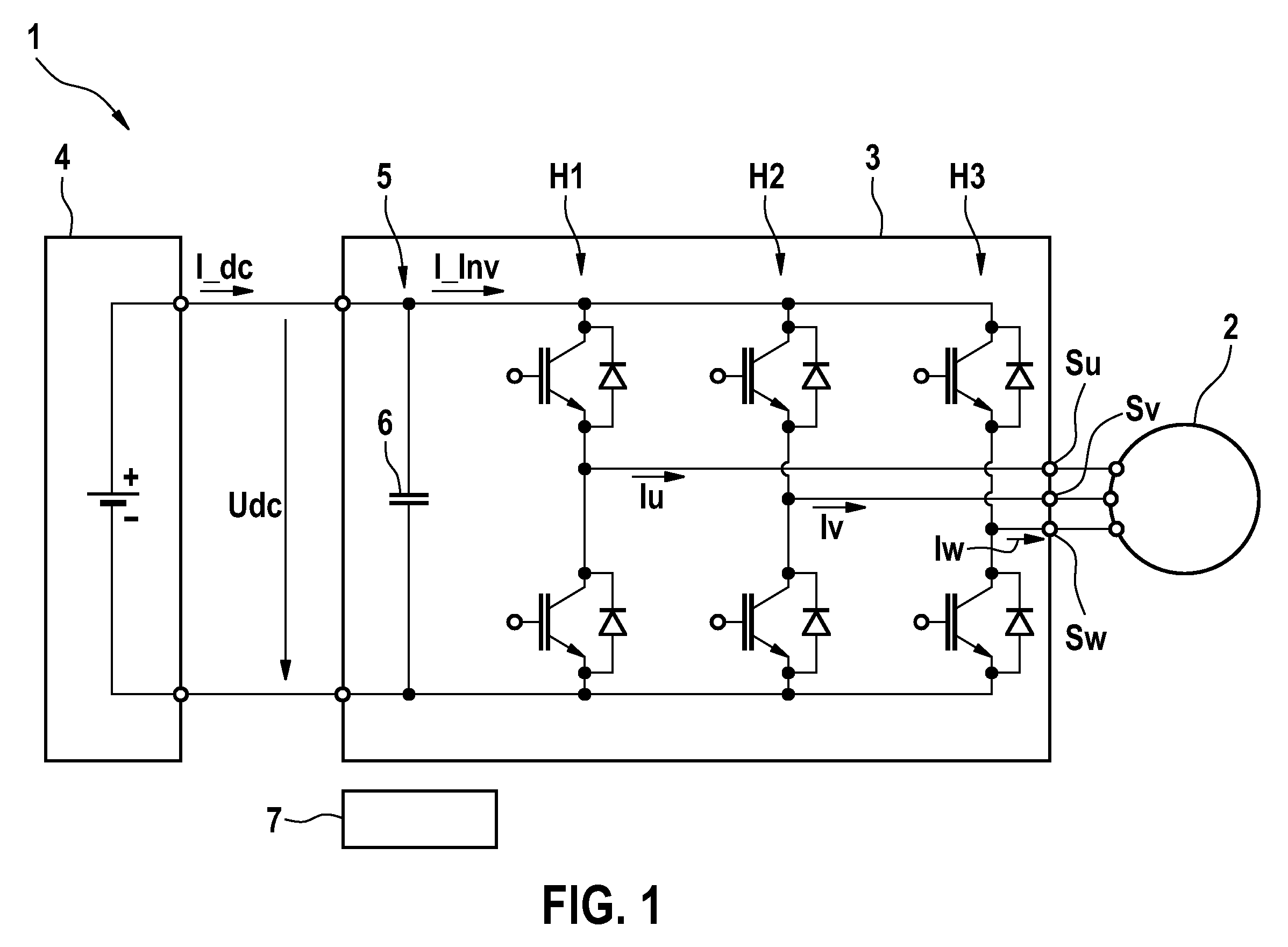

Die Erfindung betrifft ein Verfahren zum Betreiben einer elektrischen Antriebseinrichtung (1), die eine elektrische Maschine (2), eine Leistungselektronik (3) mit mehreren Halbleiterschaltern aufweisenden Halbbrücken und einem Zwischenkreis (5) aufweist, und die mit einem elektrischen Energiespeicher (4) verbunden oder verbindbar ist, wobei in Abhängigkeit von einem Betriebszustand der elektrischen Maschine (2) und von einem angeforderten Soll-Drehmoment der elektrischen Maschine (2) die Halbleiterschalter in einen Regelbetrieb zur Erzeugung des Soll-Drehmoments, in einen Kurzschlussbetrieb oder in einen Freilaufbetrieb geschaltet werden. Es ist vorgesehen, dass ein aktueller Betriebswert der elektrischen Maschine (2), der mit einer Magnetfeldschwächung eines Magnetfelds der elektrischen Maschine (2) korrespondiert, erfasst wird, und dass der Freilaufbetrieb in Abhängigkeit von dem Betriebswert freigegeben oder gesperrt wird.[English]
The invention relates to a method for operating an electric drive device (1) that comprises an electrical machine (2), power electronics (3) comprising half-bridges having multiple semiconductor switches and an intermediate circuit (5) and that is connected or connectable to an electrical energy store (4), wherein an operating state of the electrical machine (2) and a demanded target torque of the electrical machine (2) are taken as a basis for switching the semiconductor switches to a normal mode for generating the target torque, to a short-circuit mode or to a freewheeling mode. There is provision for a present operating value of the electrical machine (2), which corresponds to a magnetic field weakening of a magnetic field of the electrical machine (2), to be measured and for the freewheeling mode to be enabled or disabled on the basis of the operating value.[French]
L'invention se rapporte à un procédé permettant de faire fonctionner un dispositif d'entraînement électrique (1) qui comprend une machine électrique (2), une électronique de puissance (3) comprenant des demi-ponts ayant de multiples commutateurs à semi-conducteur et un circuit intermédiaire (5) et qui est connecté, ou qui peut être connecté, à un accumulateur d'énergie électrique (4), un état de fonctionnement de la machine électrique (2) et un couple cible demandé de la machine électrique (2) étant pris comme base pour commuter les commutateurs à semi-conducteur vers un mode normal pour générer le couple cible, vers un mode de court-circuit ou vers un mode de roue libre. Selon l'invention, une valeur de fonctionnement actuelle de la machine électrique (2), qui correspond à un affaiblissement de champ magnétique d'un champ magnétique de la machine électrique (2), est mesurée, et le mode de roue libre est activé ou désactivé sur la base de la valeur de fonctionnement.
