WO2024200106 - VERFAHREN ZUR BESTIMMUNG EINES SCHLIEßZEITPUNKTES EINES GASINJEKTORS
National phase entry:
Publication Number
WO/2024/200106
Publication Date
03.10.2024
International Application No.
PCT/EP2024/057265
International Filing Date
19.03.2024
Title **
[German]
VERFAHREN ZUR BESTIMMUNG EINES SCHLIEßZEITPUNKTES EINES GASINJEKTORS
[English]
METHOD FOR DETERMINING A CLOSING TIME OF A GAS INJECTOR
[French]
PROCÉDÉ DE DÉTERMINATION D'UNE HEURE DE FERMETURE D'UN INJECTEUR DE GAZ
Applicants **
ROBERT BOSCH GMBH
Inventors
KOBER, Ralph
RAPP, Holger
BUROCK, Torsten
TUERKER, Oezguer
Priority Data
102023202725.9
27.03.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1909 | |
| EPO | Filing, Examination, Granting | 8113 | |
| Japan | Filing, Examination, Granting | 2029 | |
| South Korea | Filing, Examination, Granting | 1819 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,610
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Contact Us
Abstract[German]

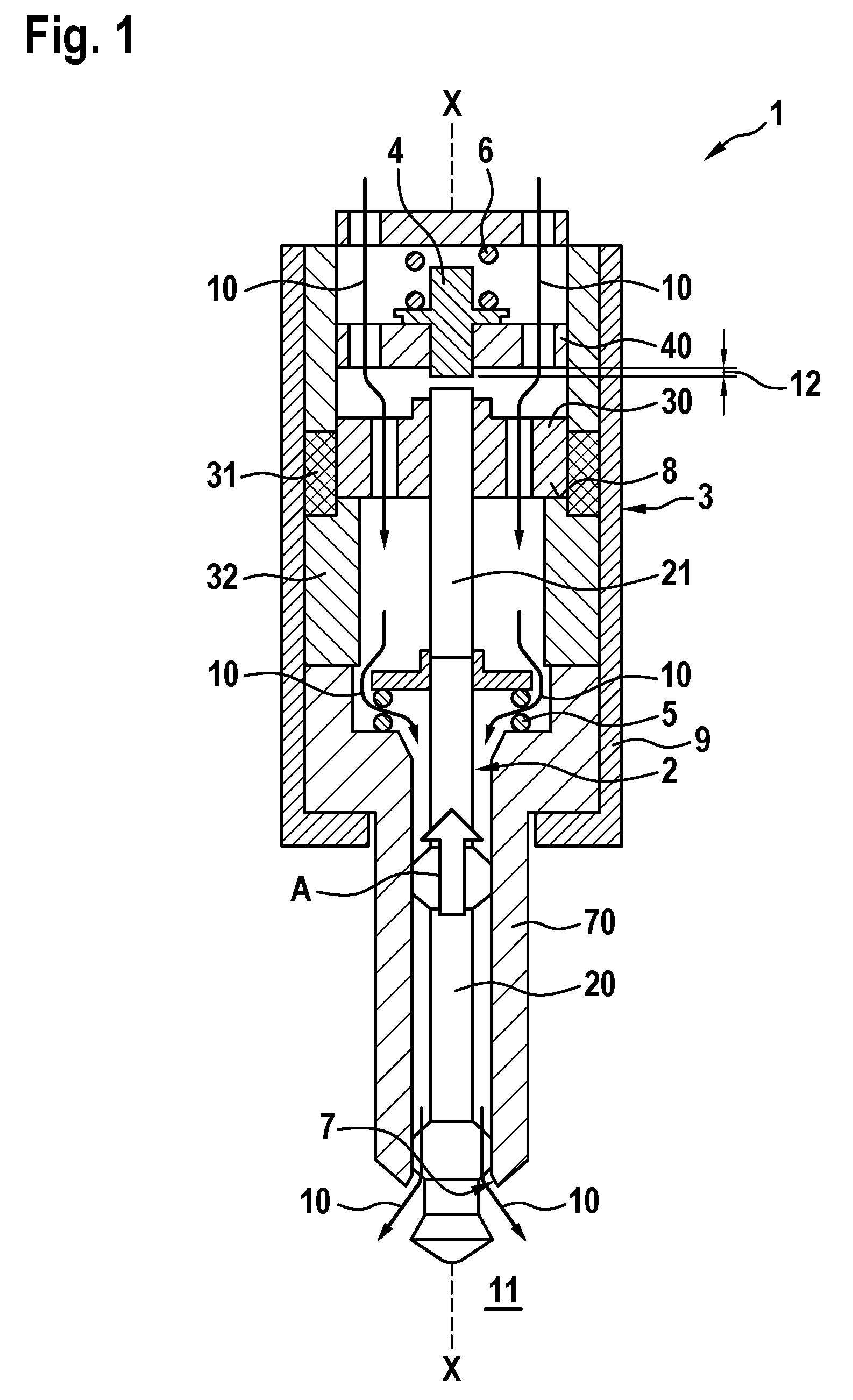

Die Erfindung betrifft ein Verfahren zur Bestimmung eines Schließzeitpunkts eines Gasinjektors (1), welcher ein zweiteiliges Schließelement (2) mit einer Düsennadel (20) und einem an der Düsennadel (20) frei beweglich anliegenden Ankerbolzen (21) umfasst, wobei ein Anker (30) eines Magnetaktors (3) mit dem Ankerbolzen (21) fest verbunden ist, um die Düsennadel (20) zu betätigen, wobei die Düsennadel (20) an einem Dichtsitz (7) eine Durchgangsöffnung (70) freigibt und verschließt, um Gas einzublasen, wobei ein Spannungsverlauf (G) des Magnetaktors (3) überwacht wird, um ausgehend von einer geöffneten Stellung des Gasinjektors (1) einen Loslaufzeitpunkt des Ankers (30) anhand eines lokalen Maximums (M1) des Spannungsverlaufs (G) nach Beendigung einer Bestromung des Magnetaktors (3) zu bestimmen und wobei der Schließzeitpunkt der Düsennadel (20) am Dichtsitz (7) anhand eines Überschwingers (51) des Spannungsverlaufs (G) nach dem Loslaufzeitpunkt bestimmt wird.[English]
