WO2024175694 - ROTOR MIT MEHREREN FÜLLKÖRPERN ZUR BILDUNG VON KÜHLKANÄLEN
National phase entry is expected:
Publication Number
WO/2024/175694
Publication Date
29.08.2024
International Application No.
PCT/EP2024/054480
International Filing Date
22.02.2024
Title **
[German]
ROTOR MIT MEHREREN FÜLLKÖRPERN ZUR BILDUNG VON KÜHLKANÄLEN
[English]
ROTOR WITH MULTIPLE FILLING ELEMENTS FOR FORMING COOLING CHANNELS
[French]
ROTOR À ÉLÉMENTS DE REMPLISSAGE MULTIPLES POUR FORMER DES CANAUX DE REFROIDISSEMENT
Applicants **
ZF FRIEDRICHSHAFEN AG
Inventors
NEIDHARDT, Philipp
WESA, Matthias
Priority Data
102023201709.1
24.02.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2103 | |
| EPO | Filing, Examination, Granting | 8346 | |
| Japan | Filing, Examination, Granting | 2154 | |
| South Korea | Filing, Examination, Granting | 2066 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
19,409
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Contact Us
Abstract[German]

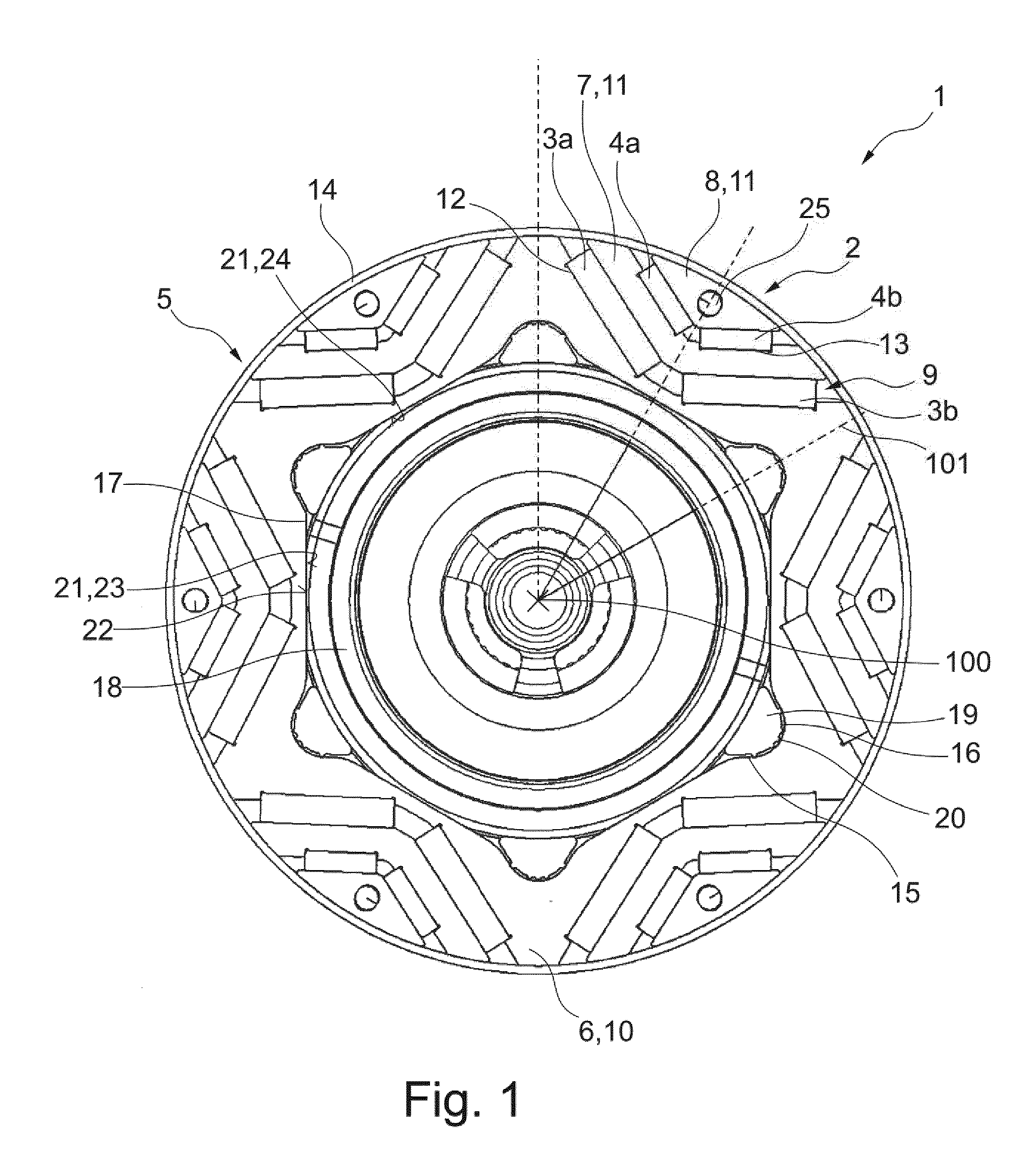

Es wird ein Rotor (1) für eine elektrische Maschine, mit einer Rotorwelle (18), mit mehrere in Umfangsrichtung verteilten Rotorpolen (2), welche jeweils mindestens eine Magneteinheit (3a, 3b, 4a, 4b) aufweisen, mit mindestens, einem Blechpaket (5), welches einen Blechkern 6 aufweist, wobei der Blechkern (6) eine zentrale Wellenaufnahme (17) zur drehfesten Aufnahme der Rotorwelle (18) sowie mehrere in Umfangsrichtung verteilte Durchgangsöffnungen (15) zur Bildung jeweils mindestens eines Kühlkanals (16) aufweist, und mit einer ersten und einer zweiten Endscheibe (28a, 28b), welche endseitig an jeweils einer axialen Stirnseite des Blechpaketes (5) angeordnet sind, vorgeschlagen, wobei der Rotor (1) mehrere Füllkörper 19 aufweist, welche in axialer Richtung bezüglich der Rotordrehachse (100) zwischen den beiden Endscheiben (28a, 28b) in die Durchgangsöffnungen (15) eingesetzt sind, um zwischen dem Blechkern (6) und der Rotorwelle (18) den mindestens einen Kühlkanal (16) auszubilden.[English]
The invention relates to a rotor (1) for an electric machine, comprising a rotor shaft (18); multiple rotor poles (2) which are distributed in the circumferential direction and each of which has at least one magnet unit (3a, 3b, 4a, 4b); at least one lamination stack (5) which has a laminated core (6), wherein the laminated core (6) has a central shaft receiving area (17) for receiving the rotor shaft (18) in a rotationally fixed manner and multiple through-openings (15) which are distributed in the circumferential direction for forming at least one respective cooling channel (16); and a first and second end disc (28a, 28b), the end face of each of which is arranged on a respective axial end face of the lamination stack (5). According to the invention, the rotor (1) has multiple filling elements (19) which are inserted into the through-openings (15) between the two end discs (28a, 28b) in the axial direction with respect to the rotor rotational axis (100) in order to form the at least one cooling channel (16) between the laminated core (6) and the rotor shaft (18).[French]
L'invention concerne un rotor (1) pour une machine électrique, comprenant un arbre de rotor (18) ; plusieurs pôles de rotor (2) qui sont répartis dans la direction circonférentielle et dont chacun comprend au moins une unité magnétique (3a, 3b, 4a, 4b) ; au moins un empilement de stratification (5) qui comporte un noyau stratifié (6), le noyau stratifié (6) ayant une zone centrale de réception d'arbre (17) destinée à recevoir l'arbre de rotor (18) de manière fixe en rotation et de multiples ouvertures traversantes (15) réparties dans la direction circonférentielle de manière à former au moins un canal de refroidissement respectif (16) ; et un premier et un second disque d'extrémité (28a, 28b), la face d'extrémité de chacun de ces disques étant agencée sur une face d'extrémité axiale respective de l'empilement de stratification (5). Selon l'invention, le rotor (1) comprend plusieurs éléments de remplissage (19) qui sont insérés dans les ouvertures traversantes (15) entre les deux disques d'extrémité (28a, 28b) dans la direction axiale par rapport à l'axe de rotation du rotor (100) afin de former au moins un canal de refroidissement (16) entre le noyau stratifié (6) et l'arbre de rotor (18).
