WO2023147922 - METHOD FOR TIME DISTRIBUTION IN A COMMUNICATION NETWORK OF A VEHICLE, AND COMMUNICATION NETWORK
National phase entry:
Publication Number
WO/2023/147922
Publication Date
10.08.2023
International Application No.
PCT/EP2022/085517
International Filing Date
13.12.2022
Title **
[English]
METHOD FOR TIME DISTRIBUTION IN A COMMUNICATION NETWORK OF A VEHICLE, AND COMMUNICATION NETWORK
[French]
PROCÉDÉ DE DISTRIBUTION TEMPORELLE DANS UN RÉSEAU DE COMMUNICATION D'UN VÉHICULE ET RÉSEAU DE COMMUNICATION
Applicants **
BAYERISCHE MOTOREN WERKE AKTIENGESELLSCHAFT
Inventors
BILRA, Manjeet Singh
ABDELHAMEED, Mohamed-Saad
Priority Data
22154659.1
02.02.2022
EP
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1882 | |
| EPO | Filing, Examination, Granting | 8107 | |
| Japan | Filing, Examination, Granting | 2000 | |
| South Korea | Filing, Examination, Granting | 1754 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,483
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Contact Us
Abstract[English]

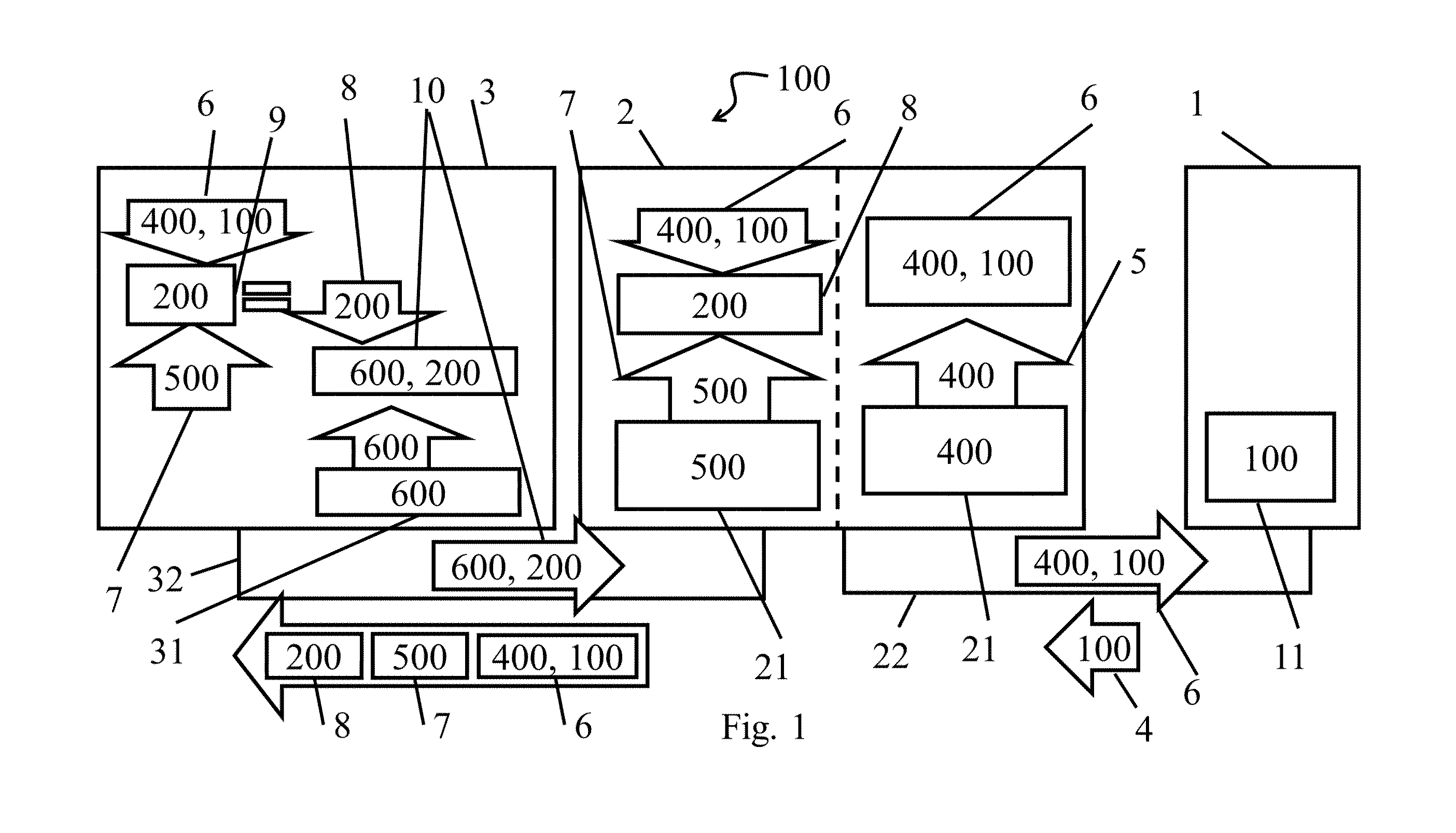

Provided is a method for time distribution in a communication network of a vehicle, the network comprising a grandmaster (1) with a grandmaster clock (11), a fist slave (2) connected directly to the grandmaster (11) and comprising a first slave clock (21), and a second slave (3) connected indirectly via the first slave (2) to the grandmaster (1) and comprising a second slave clock (31). The method comprises sending, from the grandmaster (1) to the first slave (2), a first time stamp (4) taken from the grandmaster clock (11); generating, at the first slave (2), a first time tuple (6) including the received first time stamp (4) of the grandmaster clock (11) and a second time stamp (5) taken from the first slave clock (21) at the time of receiving the first time stamp (4); sending, from the first slave (2) to the second slave (3) a third time stamp (7) taken from the first slave clock (21), a fourth time stamp (8) calculated based on the third time stamp (7) and the first time tuple (6) using a predefined calculation method, and the first time tuple (6); calculating, at the second slave (3), a fifth time stamp (9) based on the third time stamp (7) and the first time tuple (6) using the predefined calculation method; and comparing, at the second slave (3), the fifth time stamp (9) to the fourth time stamp (8).[French]
L'invention concerne un procédé de distribution du temps dans un réseau de communication d'un véhicule, le réseau comprenant un grand maître (1) avec une horloge de grand maître (11), un premier esclave (2) connecté directement au grand maître (11) et comprenant une première horloge d'esclave (21), et un deuxième esclave (3) connecté indirectement via le premier esclave (2) au grand maître (1) et comprenant une deuxième horloge d'esclave (31). Le procédé comprend l'envoi, du grand maître (1) au premier esclave (2), d'une première contremarque de temps (4) prélevée sur l'horloge grand maître (11) ; la génération, au niveau du premier esclave (2), d'un premier tuple temporel (6) comprenant la première contremarque de temps (4) reçue de l'horloge grand maître (11) et une deuxième contremarque de temps (5) prélevée sur l'horloge du premier esclave (21) au moment de la réception de la première contremarque de temps (4) ; l'envoi, du premier esclave (2) au deuxième esclave (3), d'une troisième contremarque de temps (7) prélevée sur la première horloge esclave (21), d'une quatrième contremarque de temps (8) calculée sur la base de la troisième contremarque de temps (7) et du premier tuple de temps (6) à l'aide d'un procédé de calcul prédéfini, et du premier tuple de temps (6) ; le calcul, au niveau du deuxième esclave (3), d'une cinquième contremarque de temps (9) basée sur la troisième contremarque de temps (7) et le premier tuple de temps (6) à l'aide du procédé de calcul prédéfini ; et la comparaison, au niveau du deuxième esclave (3), de la cinquième contremarque de temps (9) à la quatrième contremarque de temps (8).
