WO2026067948 - TURNER GEAR ASSEMBLY FOR A WIND TURBINE AND METHOD OF USING SAME
National phase entry is expected:
Publication Number
WO/2026/067948
Publication Date
02.04.2026
International Application No.
PCT/DK2025/050167
International Filing Date
23.09.2025
Title **
[English]
TURNER GEAR ASSEMBLY FOR A WIND TURBINE AND METHOD OF USING SAME
[French]
ENSEMBLE ENGRENAGE DE RETOURNEMENT POUR ÉOLIENNE ET SON PROCÉDÉ D'UTILISATION
Applicants **
VESTAS WIND SYSTEMS A/S
Inventors
PEREIRA BASTOS, Nuno Ricardo
Priority Data
PA202430570
26.09.2024
DK
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2209 | |
| EPO | Filing, Examination, Granting | 10393 | |
| Japan | Filing, Examination, Granting | 2276 | |
| South Korea | Filing, Examination, Granting | 2322 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
21,940
Contact Us
Abstract[English]

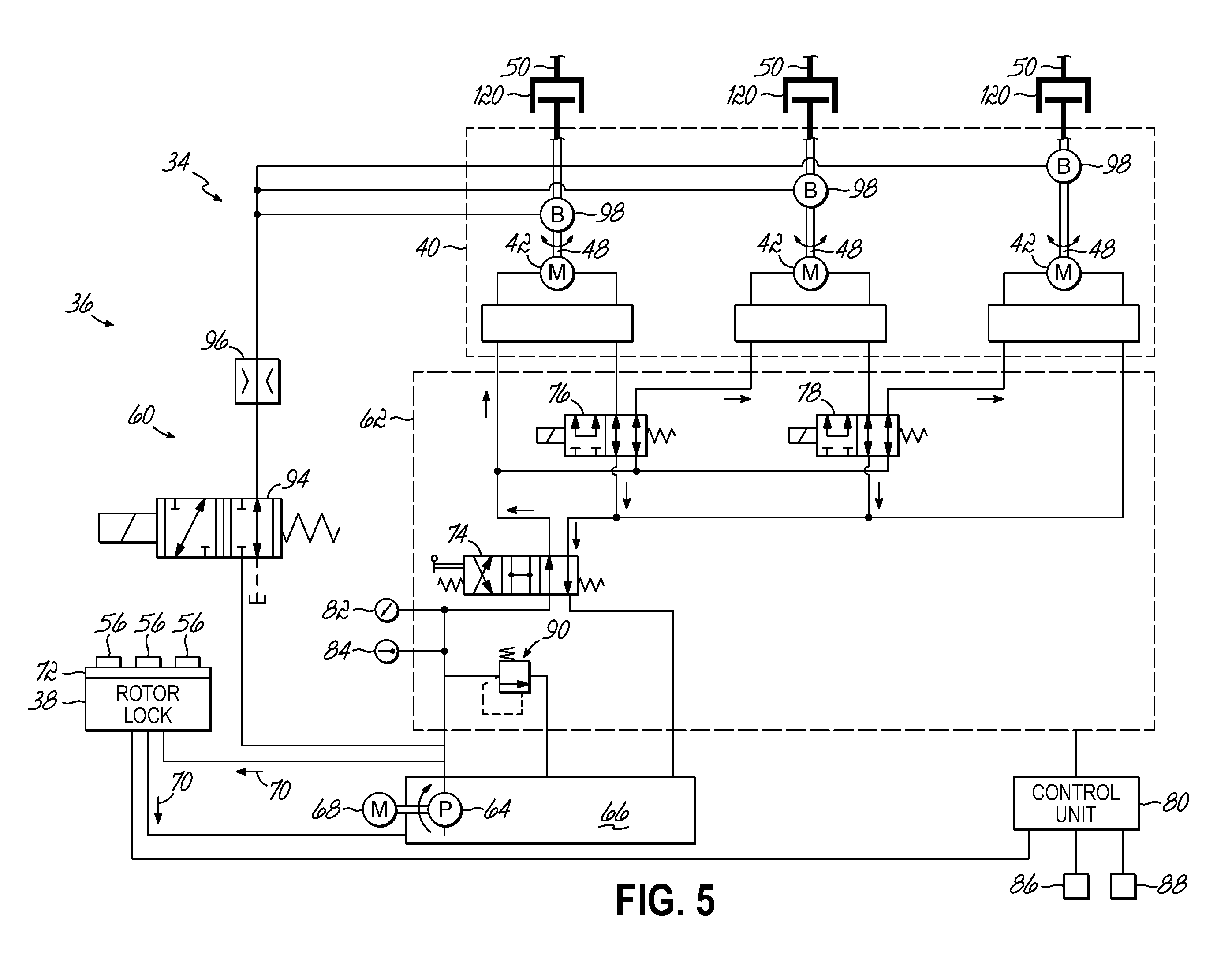

A turner gear assembly (36) for turning a rotor (16) of a wind turbine (10) includes a turner gear (40) and a valve housing (62) or space configured to be in fluid communication with a hydraulic system. The turner gear (40) includes a motor (42), a torque converter (44), and a torque coupling element (46). The turner gear (40) further includes a brake system (60) connected to the motor (42) and having a no-slip brake mechanism (98) that prohibits the motor (42) from rotating when acted on by a torque less than a predetermined torque threshold. The brake mechanism (98) provides a consistent braking force over extended periods of time that is immune to leaks in fluid-based actuators. A turner drive system (34), which includes the turner gear assembly (36), a rotor lock (38), and a controller (80), is also disclosed for avoiding stuck rotor lock conditions. Additionally, a method of installing wind turbine blades (24) on a wind turbine (10) using the turner drive system (34) is disclosed.[French]
L'invention concerne un ensemble engrenage de retournement (36) servant à faire tourner un rotor (16) d'une éolienne (10) et comprenant un engrenage de retournement (40) et un boîtier de soupape (62) ou un espace configuré pour être en communication fluidique avec un système hydraulique. L'engrenage de retournement (40) comprend un moteur (42), un convertisseur de couple (44) et un élément de couplage de couple (46). Le pignon de retournement (40) comprend en outre un système de frein (60) relié au moteur (42) et ayant un mécanisme de frein sans glissement (98) qui empêche le moteur (42) de tourner lorsqu'il est sollicité par un couple inférieur à un seuil de couple prédéterminé. Le mécanisme de frein (98) fournit une force de freinage constante sur des périodes prolongées de temps qui est immunitaire vis-à-vis de fuites dans des actionneurs à base de fluide. Un système d'entraînement de retournement (34), qui comprend l'ensemble engrenage de retournement (36), un verrou de rotor (38) et un dispositif de commande (80), est également divulgué pour éviter des conditions de verrou de rotor coincé. De plus, l'invention concerne un procédé d'installation de pales d'éolienne (24) sur une éolienne (10) à l'aide du système d'entraînement de retournement (34).
