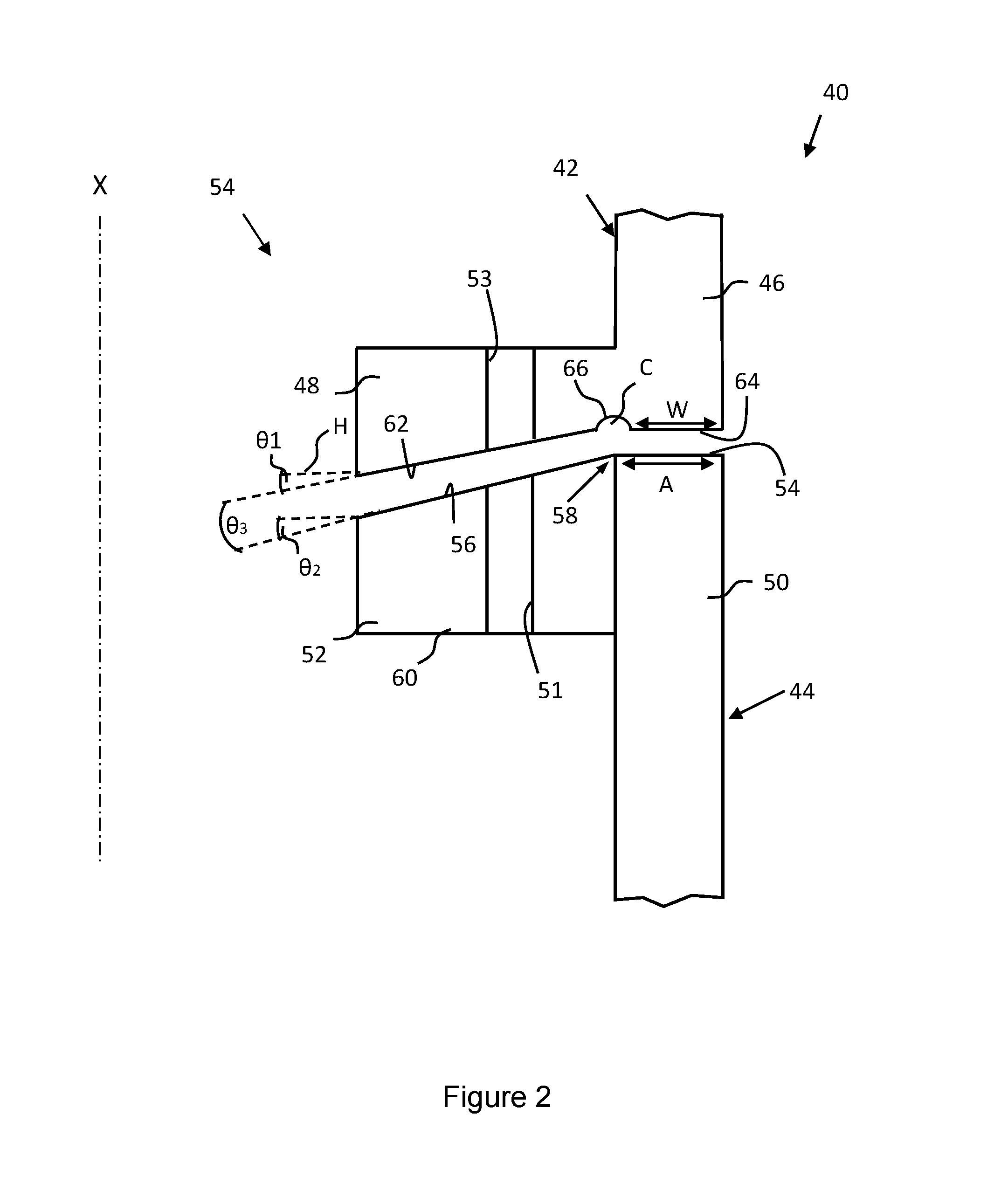

Abstract[English] A tower support arrangement comprises a wind turbine base tower section that is joinable to an offshore foundation, such as a monopile. An annular foundation wall has an axis (X), and a foundation flange disposed at an end of the foundation wall. The foundation flange is substantially orthogonal to the foundation wall. A first end face portion of the foundation wall disposed at the upper end of the foundation is substantially orthogonal to the axis (X).A second end face portion of the foundation flange is downwardly inclined. The base tower section comprises: an annular tower wall and a tower flange that is configured to be joinable to the foundation flange, wherein the tower flange has a first end face portion and wherein the tower wall has a second end face portion. The base tower section and the offshore foundation are configured such that a clearance (C) is defined between i) the first end face portion (62) of the tower flange (48) and the second end face portion (64) of the tower wall (46), and ii) the first end face portion (54) of the foundation wall (50) and second end face portion (56) of the foundation flange (52). Advantageously, the presence of the clearance channel provides tolerance to ovalities between the tower flange and the foundation flange that could otherwise lead to stress concentrations at the joined surfaces.[French] L'invention concerne un agencement de support de tour qui comprend une section de tour de base d'éolienne qui peut être jointe à une fondation en mer, telle qu'un monopieu. Une paroi de fondation annulaire présente un axe (X), et une bride de fondation disposée à une extrémité de la paroi de fondation. La bride de fondation est sensiblement orthogonale à la paroi de fondation. Une première partie de face d'extrémité de la paroi de fondation disposée à l'extrémité supérieure de la fondation est sensiblement orthogonale à l'axe (X). Une seconde partie de face d'extrémité de la bride de fondation est inclinée vers le bas. La section de tour de base comprend : une paroi de tour annulaire et une bride de tour qui est conçue pour pouvoir être jointe à la bride de fondation ; la bride de tour présente une première partie de face d'extrémité et la paroi de tour présente une seconde partie de face d'extrémité. La section de tour de base et la fondation en mer sont conçues de telle sorte qu'un jeu (C) soit défini entre i) la première partie de face d'extrémité (62) de la bride de tour (48) et la seconde partie de face d'extrémité (64) de la paroi de tour (46), et ii) la première partie de face d'extrémité (54) de la paroi de fondation (50) et la seconde partie de face d'extrémité (56) de la bride de fondation (52). Avantageusement, la présence du canal de jeu assure une tolérance aux ovalisations entre la bride de tour et la bride de fondation qui pourraient autrement conduire à des concentrations de contrainte au niveau des surfaces jointes.
