WO2023126042 - A WIND TURBINE BLADE AND A METHOD FOR MANUFACTURING A WIND TURBINE BLADE
National phase entry:
Publication Number
WO/2023/126042
Publication Date
06.07.2023
International Application No.
PCT/DK2022/050299
International Filing Date
21.12.2022
Title **
[English]
A WIND TURBINE BLADE AND A METHOD FOR MANUFACTURING A WIND TURBINE BLADE
[French]
PALE D'ÉOLIENNE ET PROCÉDÉ DE FABRICATION D'UNE PALE D'ÉOLIENNE
Applicants **
VESTAS WIND SYSTEMS A/S
Inventors
HAHN, Frank Hoelgaard
Priority Data
PA202170677
29.12.2021
DK
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2111 | |
| EPO | Filing, Examination, Granting | 9659 | |
| Japan | Filing, Examination, Granting | 2247 | |
| South Korea | Filing, Examination, Granting | 2259 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
21,016
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Contact Us
Abstract[English]

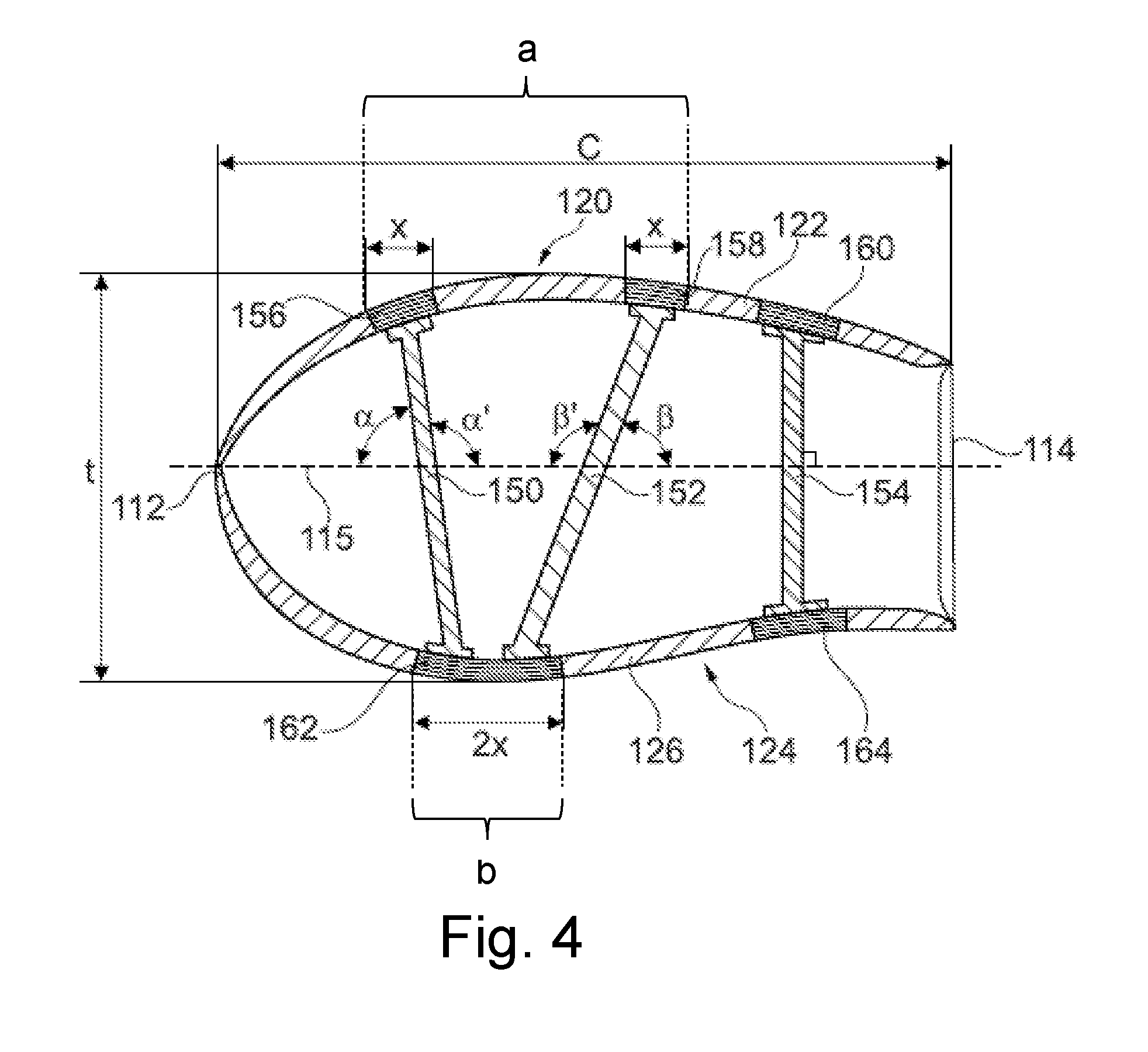

A wind turbine blade (108) providing enhanced shear distortion resistance comprises a root end (118) and a tip end (116), a leading edge (112) and a trailing edge (114), and a suction side shell (122) and a pressure side shell (124) between which there is provided first and second shear webs (150, 152, 166, 168, 170, 172). The first and second shear webs (150, 152, 166, 168, 170, 172) are arranged in V-configuration in a chordwise cross section of the blade, whereby at least one of the first and second shear webs (150, 152, 166, 168, 170, 172) is non-orthogonal to the chord line (115), and the first and second shear webs are non-parallel. A method of manufacturing the wind turbine blade includes the step of providing respective upper and lower mould halves (200, 202) for the blade interconnecting the first and second shear webs (150, 152, 166, 168, 170, 172) by an elastic structure (190) biasing the shear webs towards one another before closing the mould.[French]
L'invention concerne une pale d'éolienne (108) qui fournit une résistance améliorée à la distorsion de cisaillement. Ladite pale d'éolienne comprend une extrémité de racine (118) et une extrémité de pointe (116), un bord d'attaque (112) et un bord de fuite (114), et une coque côté aspiration (122) et une coque côté pression (124) entre lesquelles sont disposées des première et seconde bandes de cisaillement (150, 152, 166, 168, 170, 172). Les première et seconde bandes de cisaillement (150, 152, 166, 168, 170, 172) sont agencées en forme de V dans une section transversale dans le sens de la corde de la pale, ce qui permet à au moins l'une des première et seconde bandes de cisaillement (150, 152, 166, 168, 170, 172) d’être non orthogonale à la ligne de corde (115), et aux première et seconde bandes de cisaillement d’être non parallèles. L'invention concerne également un procédé de fabrication de la pale d'éolienne qui comprend l'étape consistant à fournir des moitiés de moule supérieure et inférieure respectives (200, 202) pour la pale en interconnectant les première et seconde bandes de cisaillement (150, 152, 166, 168, 170, 172) par une structure élastique (190) sollicitant les bandes de cisaillement les unes vers les autres avant de fermer le moule.
