WO2026119354 - KONISCHE SPALTDICHTUNG IN EINEM ELEKTROMECHANISCHEN ACHSANTRIEBSSTRANG
National phase entry is expected:
Publication Number
WO/2026/119354
Publication Date
11.06.2026
International Application No.
PCT/DE2025/101129
International Filing Date
01.12.2025
Title **
[German]
KONISCHE SPALTDICHTUNG IN EINEM ELEKTROMECHANISCHEN ACHSANTRIEBSSTRANG
[English]
CONICAL GAP SEAL IN AN ELECTROMECHANICAL AXLE DRIVE TRAIN
[French]
JOINT D'ÉTANCHÉITÉ CONIQUE D'ESPACE DANS UN TRAIN D'ENTRAÎNEMENT D'ESSIEU ÉLECTROMÉCANIQUE
Applicants **
SCHAEFFLER TECHNOLOGIES AG & CO. KG
Inventors
ROSENWALD, Andreas
WELKER, Peter
WEDEL, Andreas
LOEFFELMANN, Jochen
Priority Data
102024136427.0
06.12.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1880 | |
| EPO | Filing, Examination, Granting | 8126 | |
| Japan | Filing, Examination, Granting | 2001 | |
| South Korea | Filing, Examination, Granting | 1757 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,504
Contact Us
Abstract[German]
Es wird eine Vorrichtung (1) vorgesch Sagen, die eine Dichtungsanordnung mit einem Stehkonus (3) und einem Drehkonus (2) aufweist, wobei der Stehkonus (3) mit einem Gehäuse (4) drehtest verbunden ist und der Drehkonus (2) mit einer rotierenden Welle (5) drehtest verbunden ist, wobei der Stehkonus (3) und der Drehkonus (2) berührungsfrei mit ihren Konusflächen (6, 7) verschachtelt sind, so dass zwischen den Konusfläche (6, 7) ein Spalt (8) ausgebildet ist, über den im Betrieb ein Schmiermittelfluss (9) von der Drehachse (10) der Welle (5) in radialer Richtung weg zu einer Drainagebohrung (11) im Gehäuse (4) geführt wird.[English]

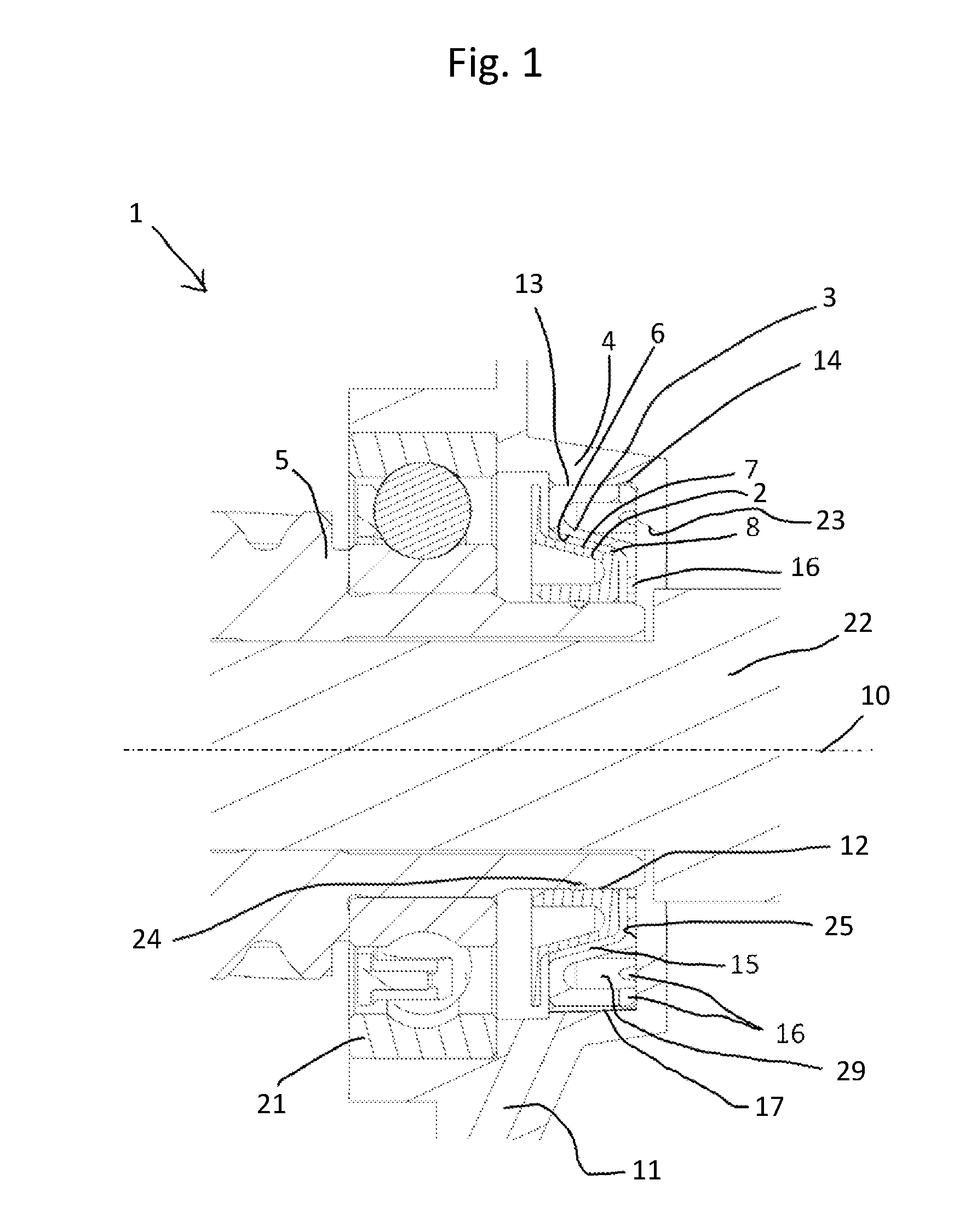

The invention relates to a device (1) which has a seal assembly with a stationary cone (3) and a rotary cone (2), wherein the stationary cone (3) is non-rotatably fixed to a housing (4), and the rotary cone (2) is connected to a rotating shaft (5) for conjoint rotation therewith. The cone surfaces (6, 7) of the stationary cone (3) and of the rotary cone (2) are contactlessly nested such that a gap (8) is formed between the conical surfaces (6, 7), a lubricant flow (9) being guided via the gap in the radial direction from the rotational axis (10) of the shaft (5) to a drainage bore (11) in the housing (4) during operation.[French]
L'invention concerne un dispositif (1) qui comprend un ensemble joint d'étanchéité pourvu d'un cône fixe (3) et d'un cône rotatif (2), le cône fixe (3) étant fixé de manière non rotative à un boîtier (4), et le cône rotatif (2) étant relié à un arbre rotatif (5) pour une rotation conjointe avec celui-ci. Les surfaces de cône (6, 7) du cône fixe (3) et du cône rotatif (2) sont emboîtées sans contact de telle sorte qu'un espace (8) est formé entre les surfaces coniques (6, 7), un écoulement de lubrifiant (9) étant guidé par l'intermédiaire de l'espace dans la direction radiale à partir de l'axe de rotation (10) de l'arbre (5) jusqu'à un alésage de drainage (11) dans le boîtier (4) pendant le fonctionnement.
