WO2026119345 - SPINDELANTRIEB MIT EINEM SPANNELEMENT, VERFAHREN ZUR HERSTELLUNG DES SPINDELANTRIEBS
National phase entry is expected:
Publication Number
WO/2026/119345
Publication Date
11.06.2026
International Application No.
PCT/DE2025/101075
International Filing Date
18.11.2025
Title **
[German]
SPINDELANTRIEB MIT EINEM SPANNELEMENT, VERFAHREN ZUR HERSTELLUNG DES SPINDELANTRIEBS
[English]
SPINDLE DRIVE HAVING A CLAMPING ELEMENT, METHOD FOR PRODUCING THE SPINDLE DRIVE
[French]
ENTRAÎNEMENT DE BROCHE AYANT UN ÉLÉMENT DE SERRAGE, PROCÉDÉ DE PRODUCTION DE L'ENTRAÎNEMENT DE BROCHE
Applicants **
STABILUS GMBH
Inventors
KNOPP, Michael
LANGE, Danniel
SCHNEIDER, Sven
Priority Data
102024136244.8
05.12.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2024 | |
| EPO | Filing, Examination, Granting | 8126 | |
| Japan | Filing, Examination, Granting | 2155 | |
| South Korea | Filing, Examination, Granting | 2071 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
19,116
Contact Us
Abstract[German]
Die Erfindung betrifft einen Spindeiantrieb (100) umfassend ein Gehäuserohr (110); eine teilweise in dem Gehäuserohr (110) angeordnete Gewindespindel (120), wobei die Gewindespindel (120) an einem Spindelende (111) des Gehäuserohrs (110) aus dem Gehäuserohr (110) herausgeführt ist; eine in dem Gehäuserohr (110) angeordnete Antriebsvorrichtung (130) zum Antrieb einer Rotation der Gewindespindel (120) um eine Längsachse (L) der Gewindespindel (120) relativ zu dem Gehäuserohr (110); und mindestens ein zumindest teilweise in dem Gehäuserohr (110) angeordnetes Spannelement (140). Das Gehäuserohr (110) weist an seiner Innenseite eine Anzahl von Sicherungselementen (112) und eine Anschlagfläche (113) auf, wobei die Anschlagfläche (113) an dem Spindelende (111) des Gehäuserohrs (110) angeordnet ist. Das mindestens eine Spannelement (140) ist stoffschlüssig mit dem Gehäuserohr (110) verbunden und spannt die Antriebsvorrichtung (130) entlang der Längsachse (L) gegen die Anschlagfläche (113). Die Antriebsvorrichtung (130) oder das mindestens eine Spannelement (140) weist eine Anzahl von Gegenelementen (131) auf, wobei die Gegenelemente (131) gegen eine Drehung der Antriebsvorrichtung (130) um die Längsachse (L) formschlüssig mit den Sicherungselementen (112) Zusammenwirken.[English]

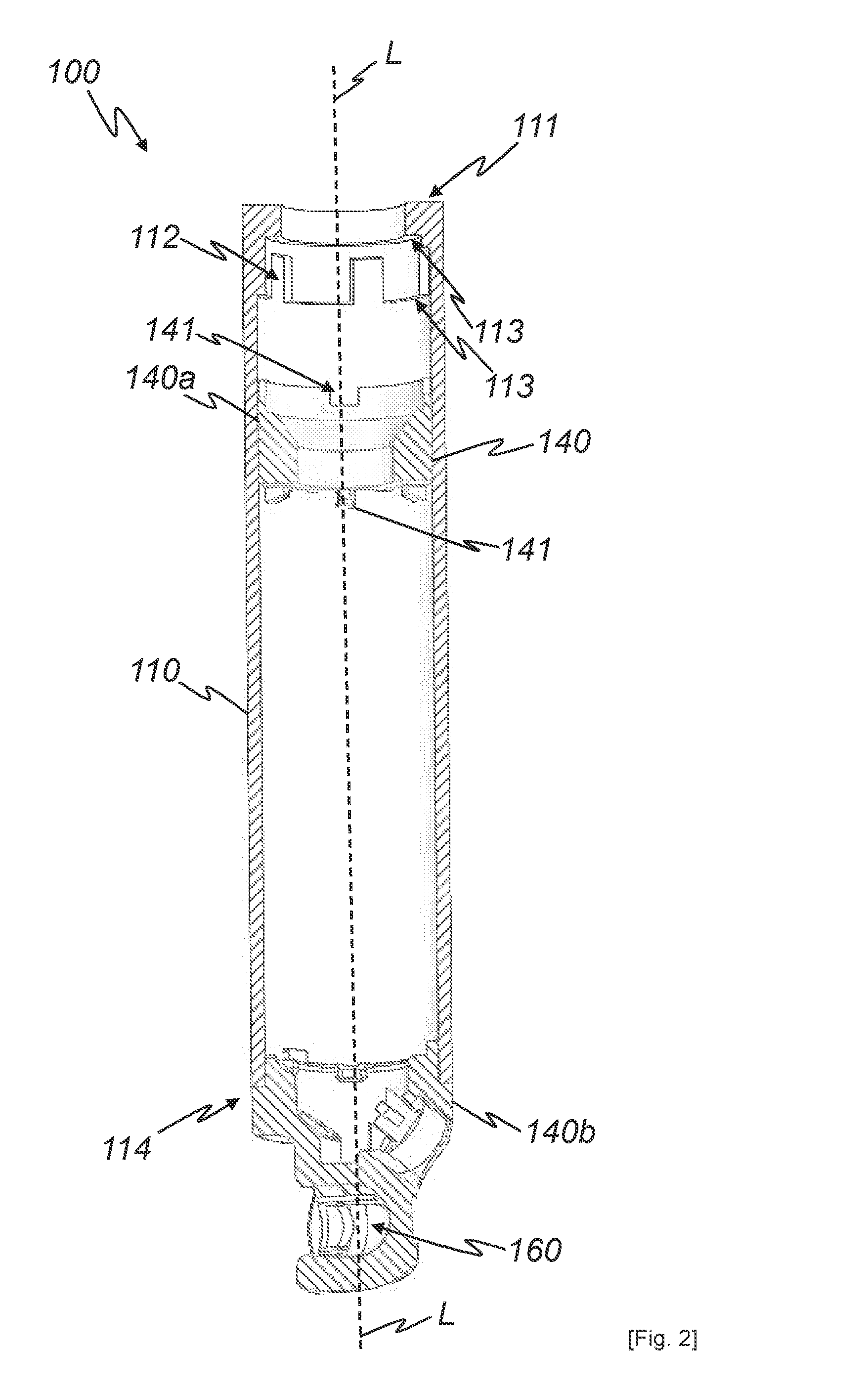

The invention relates to a spindle drive (100) comprising a housing tube (110); a threaded spindle (120) arranged partially in the housing tube (110), the threaded spindle (120) being guided out of the housing tube (110) at a spindle end (111) of the housing tube (110); a drive device (130) arranged in the housing tube (110) for driving a rotation of the threaded spindle (120) about a longitudinal axis (L) of the threaded spindle (120) relative to the housing tube (110); and at least one clamping element (140) arranged at least partially in the housing tube (110). The housing tube (110) has, on its inner side, a number of securing elements (112) and a stop surface (113), the stop surface (113) being arranged at the spindle end (111) of the housing tube (110). The at least one clamping element (140) is integrally connected to the housing tube (110) and clamps the drive device (130) against the stop surface (113) along the longitudinal axis (L). The drive device (130) or the at least one clamping element (140) has a number of counter-elements (131), the counter-elements (131) interacting in a form-fitting manner with the securing elements (112) against a rotation of the drive device (130) about the longitudinal axis (L).[French]
L'invention concerne un entraînement de broche (100) comprenant un tube de logement (110) ; une broche filetée (120) agencée partiellement dans le tube de logement (110), la broche filetée (120) étant guidée hors du tube de logement (110) au niveau d'une extrémité de broche (111) du tube de logement (110) ; un dispositif d'entraînement (130) agencé dans le tube de logement (110) pour entraîner une rotation de la broche filetée (120) autour d'un axe longitudinal (L) de la broche filetée (120) par rapport au tube de logement (110) ; et au moins un élément de serrage (140) agencé au moins partiellement dans le tube de logement (110). Le tube de logement (110) présente, sur son côté interne, un certain nombre d'éléments de fixation (112) et une surface d'arrêt (113), la surface d'arrêt (113) étant agencée au niveau de l'extrémité de broche (111) du tube de logement (110). Le ou les éléments de serrage (140) sont reliés d'un seul tenant au tube de logement (110) et serrent le dispositif d'entraînement (130) contre la surface d'arrêt (113) le long de l'axe longitudinal (L). Le dispositif d'entraînement (130) ou le ou les éléments de serrage (140) comportent un certain nombre de contre-éléments (131), les contre-éléments (131) interagissant par complémentarité de forme avec les éléments de fixation (112) contre une rotation du dispositif d'entraînement (130) autour de l'axe longitudinal (L).
