IP-Coster | WO2026103991 | SCHALTUNGSANORDNUNG ZUR ANSTEUERUNG EINER HALBBRÜCKENSCHALTUNG

Country	Stages	Total
China	Filing, Examination, Granting	1880
EPO	Filing, Examination, Granting	8113
Japan	Filing, Examination, Granting	1968
South Korea	Filing, Examination, Granting	1693
USA	Filing, Examination, Granting	4740

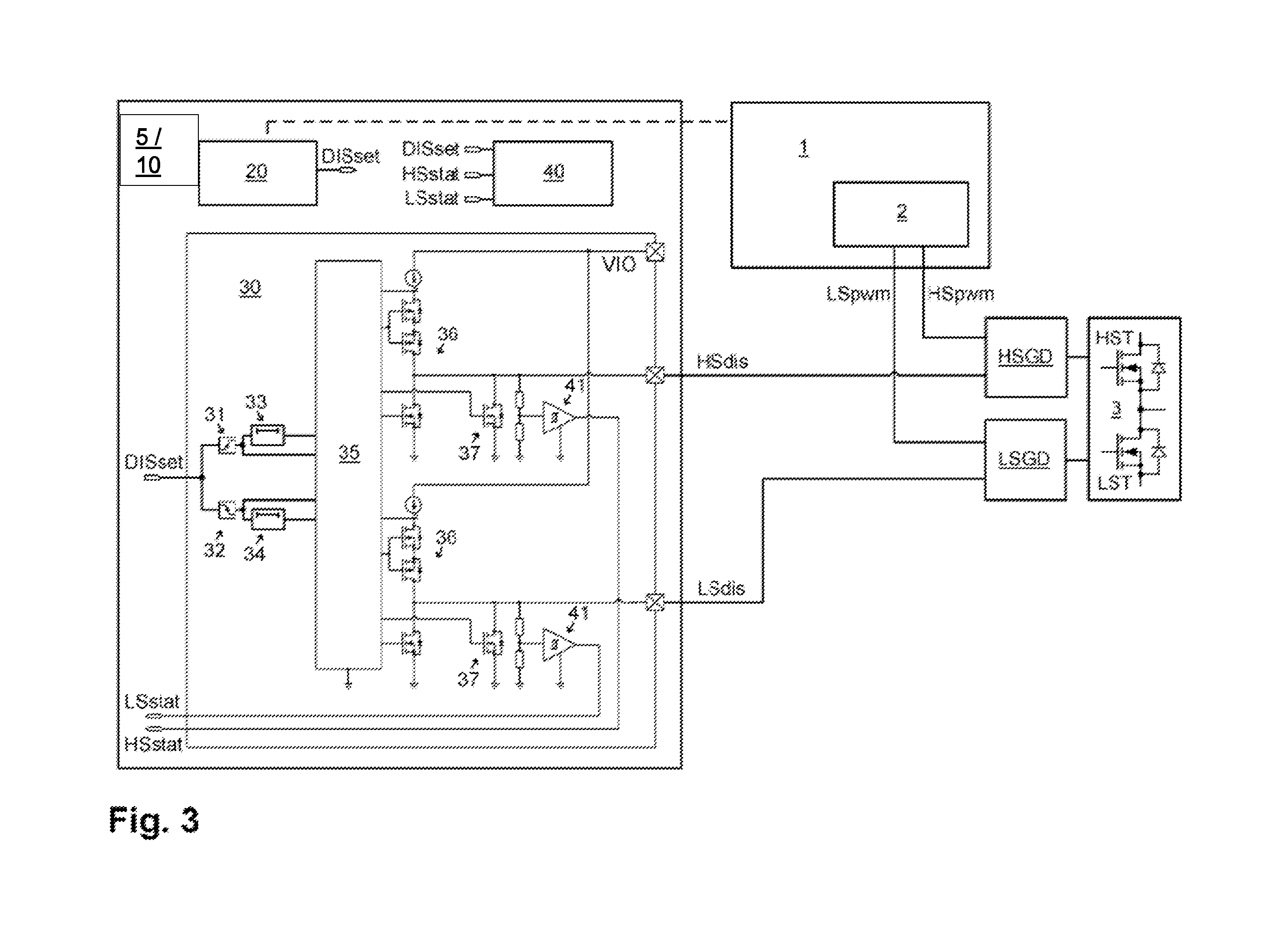

Abstract[German] Die Erfindung betrifft eine Schaltungsanordnung (5) mit einer Überwachungseinrichtung (20) zur Überwachung einer Ansteuereinrichtung (1 ) für einer Halbbrückenschaltung (3), wobei die Ansteuereinrichtung (1 ) dazu ausgebildet ist, Ansteuersignale für Highside- und Lowside-Gate-Treiber (HSGD, LSGD) zur Ansteuerung von Highside- und Lowside-FET-Schaltern (HST, LST) der Halbbrückenschaltung (3) zu erzeugen, und wobei die Überwachungseinrichtung (20) dazu ausgebildet ist, ein Abschaltung/Freigabe-Steuersignal (DISset) zur Steuerung einer Abschaltung/Freigabe der Gate-Treiber (HSGD, LSGD) zu erzeugen. Erfindungsgemäß ist vorgesehen, dass die integrierte Schaltung (10) ferner eine Signalverarbeitungseinrichtung (30) umfasst, die dazu ausgebildet ist, basierend auf dem Abschaltung/Freigabe-Steuersignal (DISset) Highside- und Lowside-Abschaltung/Freigabe-Signale (HSdis. LSdis) für die Highside- und Lowside-Gate-Treiber (HSGD, LSGD) zu erzeugen, derart, dass bei einem Wechsel des Abschaltung/Freigabe-Steuersignals (DISset) zur Abschaltung der Gate-Treiber (HSGD, LSGD) das Highside-Abschaltung/Freigabe-Signal (HSdis) unmittelbar wechselt und das Lowside-Abschaltung/Freigabe-Signal (LSdis) nach einer Verzögerung (Δtdis) wechselt, wohingegen bei einem Wechsel des Abschaltung/Freigabe-Steuersignals (DISset) zur Freigabe der Gate-Treiber (HSGD, LSGD) das Lowside-Abschaltung/Freigabe-Signal (LSdis) unmittelbar wechselt und das Highside-Abschaltung/Freigabe-Signal (HSdis) nach einer zeitlichen Verzögerung (Aten) wechselt.[English] The invention relates to a circuit arrangement (5) comprising a monitoring device (20) for monitoring an activating device (1) for a half-bridge circuit (3) , wherein the activating device (1) is designed to generate activation signals for high-side and low-side gate drivers (HSGD, LSGD) for activating high-side and low-side FET switches (HST, LST) of the half-bridge circuit (3), and wherein the monitoring device (20) is designed to generate a disable/enable control signal (DISset) for controlling a disabling/enabling of the gate drivers (HSGD, LSGD). According to the invention, it is provided that the integrated circuit (10) also comprises a signal processing device (30), which is designed to generate, on the basis of the disable/enable control signal (DISset), high-side and low-side disable/enable signals (Hsdis, LSdis) for the high-side and low-side gate drivers (HSGD, LSGD) in such a way that, when the disable/enable control signal (DISset) changes to disable the gate drivers (HSGD, LSGD), the high-side disable/enable signal (HSdis) changes immediately and the low-side disable/enable signal ( LSdis) changes after a delay (Δtdis), whereas, when the disable/enable control signal (DISset) changes to enable the gate drivers (HSGD, LSGD), the low-side disable/enable signal (LSdis) changes immediately and the high-side disable/enable signal (HSdis) changes after a time delay (Aten).[French] L'invention concerne un agencement (5) de circuit comprenant un dispositif (20) de surveillance destiné à surveiller un dispositif (1) d’activation pour un circuit (3) en demi-pont, le dispositif (1) d’activation étant conçu pour générer des signaux d'activation pour des pilotes de grille côté haut et côté bas (HSGD, LSGD) pour activer des commutateurs FET côté haut et côté bas (HST, LST) du circuit (3) en demi-pont, et le dispositif (20) de surveillance étant conçu pour générer un signal de commande de désactivation/d'activation (DISset) pour commander une désactivation/d'activation des pilotes de grille (HSGD, LSGD). Selon l'invention, il est prévu que le circuit intégré (10) comprenne également un dispositif de traitement de signal (30), qui est conçu pour générer, sur la base du signal de commande de désactivation/d'activation (DISset), des signaux de désactivation/d'activation côté haut et côté bas (Hsdis, LSdis) pour les pilotes de grille côté haut et côté bas (HSGD, LSGD) de telle sorte que, lorsque le signal de commande de désactivation/d'activation (DISset) change pour désactiver les pilotes de grille (HSGD, LSGD), le signal de désactivation/d'activation côté haut (HSdis) change immédiatement et le signal de désactivation/d'activation côté bas (LSdis) change après un retard (Δtdis), tandis que, lorsque le signal de commande de désactivation/d'activation (DISset) change pour activer les pilotes de grille (HSGD, LSGD), le signal de désactivation/d'activation côté bas (LSdis) change immédiatement et le signal de désactivation/d'activation côté haut (HSdis) change après un retard temporel (Aten).

Total Number of Claims/PCT	*
Number of Independent Claims	*
Number of Priorities	*
Number of Multi-Dependent Claims	*
Number of Drawings	*
Pages for Publication	*
Number of Pages with Drawings	*
Pages of Specification	*
Sequence Listing	*
Number of Office Actions	*
International Search Report is established	*
International Searching Authority	EPO *
Recordal of a Change of the Applicant's Name/Address	Change of Applicant's Name and Address *
Type of Assignment	The Standard Agent's Assignment *
Applicant's Legal Status	Legal Entity *
Small Entity	*
Non-Commercial Organization	*
Micro Entity	*
Small Entity, USA	*
Micro Entity, USA	*
Entry into National Phase under	Chapter I *
Patent Delivery	Send the Letters Patent by Courier *
译文

WO2026103991 - SCHALTUNGSANORDNUNG ZUR ANSTEUERUNG EINER HALBBRÜCKENSCHALTUNG
