WO2026098749 - DREHMOMENTBEGRENZER FÜR HYBRIDEN ANTRIEBSSTRANG EINES KRAFTFAHRZEUGS
National phase entry is expected:
Publication Number
WO/2026/098749
Publication Date
15.05.2026
International Application No.
PCT/DE2025/100997
International Filing Date
28.10.2025
Title **
[German]
DREHMOMENTBEGRENZER FÜR HYBRIDEN ANTRIEBSSTRANG EINES KRAFTFAHRZEUGS
[English]
TORQUE LIMITER FOR A HYBRID DRIVETRAIN OF A MOTOR VEHICLE
[French]
LIMITEUR DE COUPLE POUR UNE CHAÎNE CINÉMATIQUE HYBRIDE D'UN VÉHICULE À MOTEUR
Applicants **
SCHAEFFLER TECHNOLOGIES AG & CO. KG
Inventors
DANNHÄUSER, Matthias
ACKER, Christophe
WELLER, Uwe
WAGNER, Eduard
Priority Data
102024132846.0
11.11.2024
DE
102025109130.7
11.03.2025
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1937 | |
| EPO | Filing, Examination, Granting | 8107 | |
| Japan | Filing, Examination, Granting | 2000 | |
| South Korea | Filing, Examination, Granting | 1787 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,571
Contact Us
Abstract[German]

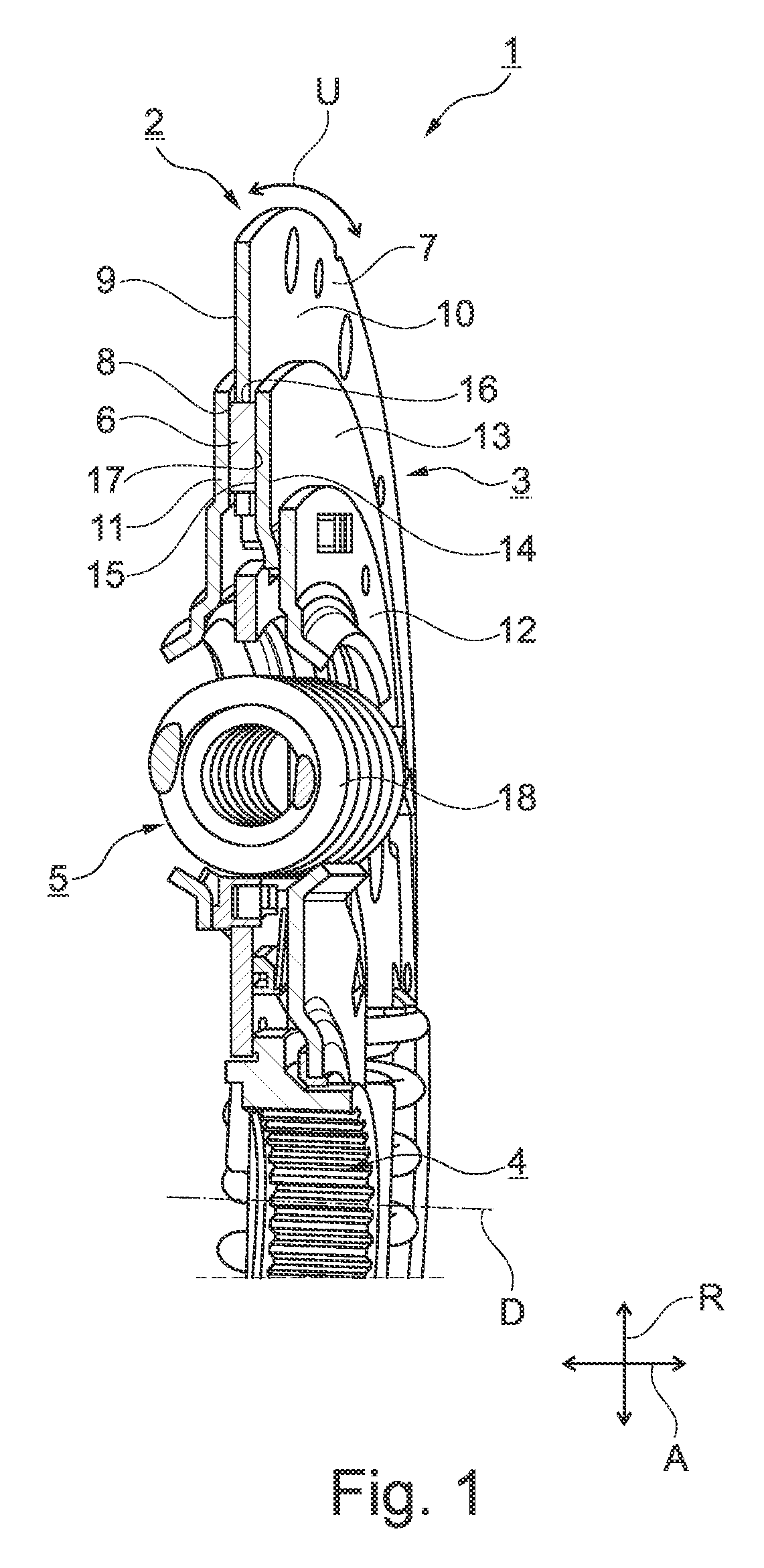

Die vorliegende Erfindung betrifft einen Drehmomentbegrenzer (1) für einen hybriden Antriebsstrang eines Kraftfahrzeugs, mit einer eingangsseitigen Trägerscheibe (7), die in Umfangsrichtung (U) des Drehmomentbegrenzers (1) verteilt angeordnete Durchbrechungen (8) aufweist, in die Reibbelagselemente (6) formschlüssig eingelassen sind, mit zwei zu einander abgewandten Seiten (9, 10) der Trägerscheibe (7) angeordneten Seitenteilen (11, 12), und mit einer ein erstes dieser Seitenteile (11, 12) reibschlüssig gegen erste Stirnflächen der Reibbelagselemente (6) drückenden Tellerfeder (13), wobei die Tellerfeder (13) unmittelbar an zweiten, den ersten Stirnflächen in axialer Richtung (A) des Drehmomentbegrenzers (1) gegenüberliegenden Stirnflächen der Reibbelagselemente (6) anliegt oder mittelbar über eine Druckscheibe auf diese einwirkt, wobei ein Verhältnis der in axialer Richtung (A) zwischen den beiden Stirnflächen eines jeweiligen Reibbelagselements (6) gemessenen Dicke (19) des Reibbelagselements (6) zu einer in axialer Richtung (A) gemessenen Dicke (20) der Trägerscheibe (7) größer als 1,05 ist.[English]
