WO2026057124 - HUD MIT EINEM ZUR SONNENSTANDABHÄNGIGEN STRAHLABLENKUNG ROTIERBAREN DECKGLAS FÜR EIN FAHRZEUG
National phase entry is expected:
Publication Number
WO/2026/057124
Publication Date
19.03.2026
International Application No.
PCT/DE2025/100821
International Filing Date
28.08.2025
Title **
[German]
HUD MIT EINEM ZUR SONNENSTANDABHÄNGIGEN STRAHLABLENKUNG ROTIERBAREN DECKGLAS FÜR EIN FAHRZEUG
[English]
HUD HAVING A COVER PANE FOR A VEHICLE, WHICH COVER PANE CAN BE ROTATED FOR SOLAR RAY DEFLECTION DEPENDING ON THE POSITION OF THE SUN
[French]
HUD AYANT UNE VITRE DE RECOUVREMENT POUR UN VÉHICULE, LAQUELLE VITRE DE RECOUVREMENT POUVANT ÊTRE TOURNÉE POUR UNE DÉVIATION DE RAYONS SOLAIRES EN FONCTION DE LA POSITION DU SOLEIL
Applicants **
BAYERISCHE MOTOREN WERKE AKTIENGESELLSCHAFT
Inventors
RUHMKE, Holger
Priority Data
102024126504.3
13.09.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1911 | |
| EPO | Filing, Examination, Granting | 8107 | |
| Japan | Filing, Examination, Granting | 2030 | |
| South Korea | Filing, Examination, Granting | 1816 | |
| USA | Filing, Examination, Granting | 6540 |
Total:
20,404
Contact Us
Abstract[German]

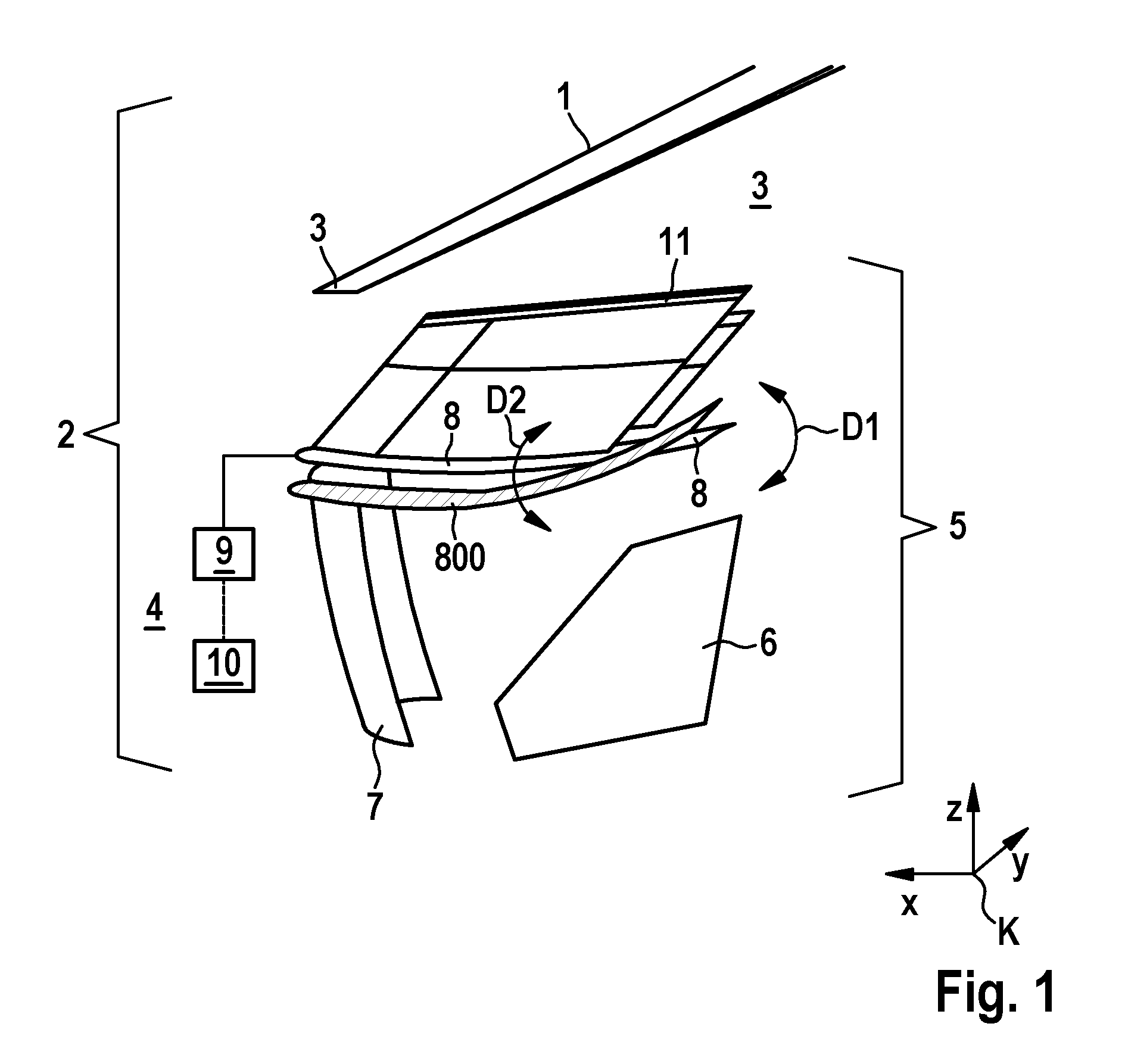

Die Erfindung betrifft eine kompakte Projektionseinheit für ein Fahrzeug. Diese umfasst einen Bildgeber und eine für dessen Lichtstrahlenbündel im Wesentlichen transparente, die Projektionseinheit nach außen schützende und darin rotierbar gelagerte Deckscheibe mit mindestens einem zugehörigen Drehantrieb und zugehöriger Steuerungseinheit. Die Projektionseinheit ist dazu ausgebildet, das Lichtstrahlenbündel in einer derart vorbestimmten Form und Richtung auszugeben, dass es anschließend von einer im Blickfeld eines Benutzers angeordneten Reflexionsscheibe zu seiner Eyebox reflektiert wird und dem Benutzer der Anzeigeinhalt dadurch als ein in der Luft schwebendes reales oder virtuelles Bild erscheint. Die Deckscheibe ist dazu ausgebildet, über deren entsprechend eingerichtete Steuerungseinheit derart sonnenstandabhängig zu rotieren, dass keine direkt von der Sonne kommenden Sonnenstrahlen von der Deckscheibe zur Reflexionsscheibe und von dieser in die Benutzer-Eyebox gespiegelt werden können.[English]
The invention relates to a compact projection unit for a vehicle. Said projection unit comprises an image generator and a cover pane which is substantially transparent to the light beam of said image generator, protects the projection unit from the outside and is rotatably mounted therein and has at least one associated rotary drive and associated control unit. The projection unit is designed to output the light beam in a predetermined shape and direction such that the light beam is subsequently reflected by a reflection pane arranged in the field of vision of a user to the eyebox of the user, and the display content thereby appears to the user as a real or virtual image floating in the air. The cover pane is designed to rotate via the correspondingly designed control unit of the cover pane depending on the position of the sun in such a way that no solar rays coming directly from the sun can be reflected by the cover pane to the reflection pane and by the reflection pane into the eyebox of the user.[French]
L'invention se rapporte à une unité de projection compacte pour un véhicule. Ladite unité de projection comprend un générateur d'image et une vitre de recouvrement qui est sensiblement transparente au faisceau lumineux dudit générateur d'image, qui protège l'unité de projection de l'extérieur et qui est montée rotative à l'intérieur de celle-ci et qui comporte au moins une unité d'entraînement rotative associée et une unité de commande associée. L'unité de projection est conçue pour émettre le faisceau lumineux dans une forme et une direction prédéterminées de telle sorte que le faisceau lumineux soit ensuite réfléchi par une vitre de réflexion agencée dans le champ de vision d'un utilisateur vers la région oculaire de l'utilisateur, et le contenu d'affichage apparaît ainsi à l'utilisateur sous la forme d'une image réelle ou virtuelle flottant dans l'air. La vitre de recouvrement est conçue pour tourner par l'intermédiaire de l'unité de commande conçue de manière correspondante de la vitre de recouvrement en fonction de la position du soleil de telle sorte qu'aucun rayon solaire provenant directement du soleil ne puisse être réfléchi par la vitre de recouvrement vers la vitre de réflexion et par la vitre de réflexion dans la région oculaire de l'utilisateur.
