IP-Coster | WO2026046475 | PLANETENWÄLZGEWINDETRIEB FÜR EINEN AKTUATOR EINES FAHRZEUGS UND AKTUATOR MIT EINEM SOLCHEN PLANETENWÄLZGEWINDETRIEB

Country	Stages	Total
China	Filing, Examination, Granting	1882
EPO	Filing, Examination, Granting	8107
Japan	Filing, Examination, Granting	2000
South Korea	Filing, Examination, Granting	1754
USA	Filing, Examination, Granting	4740

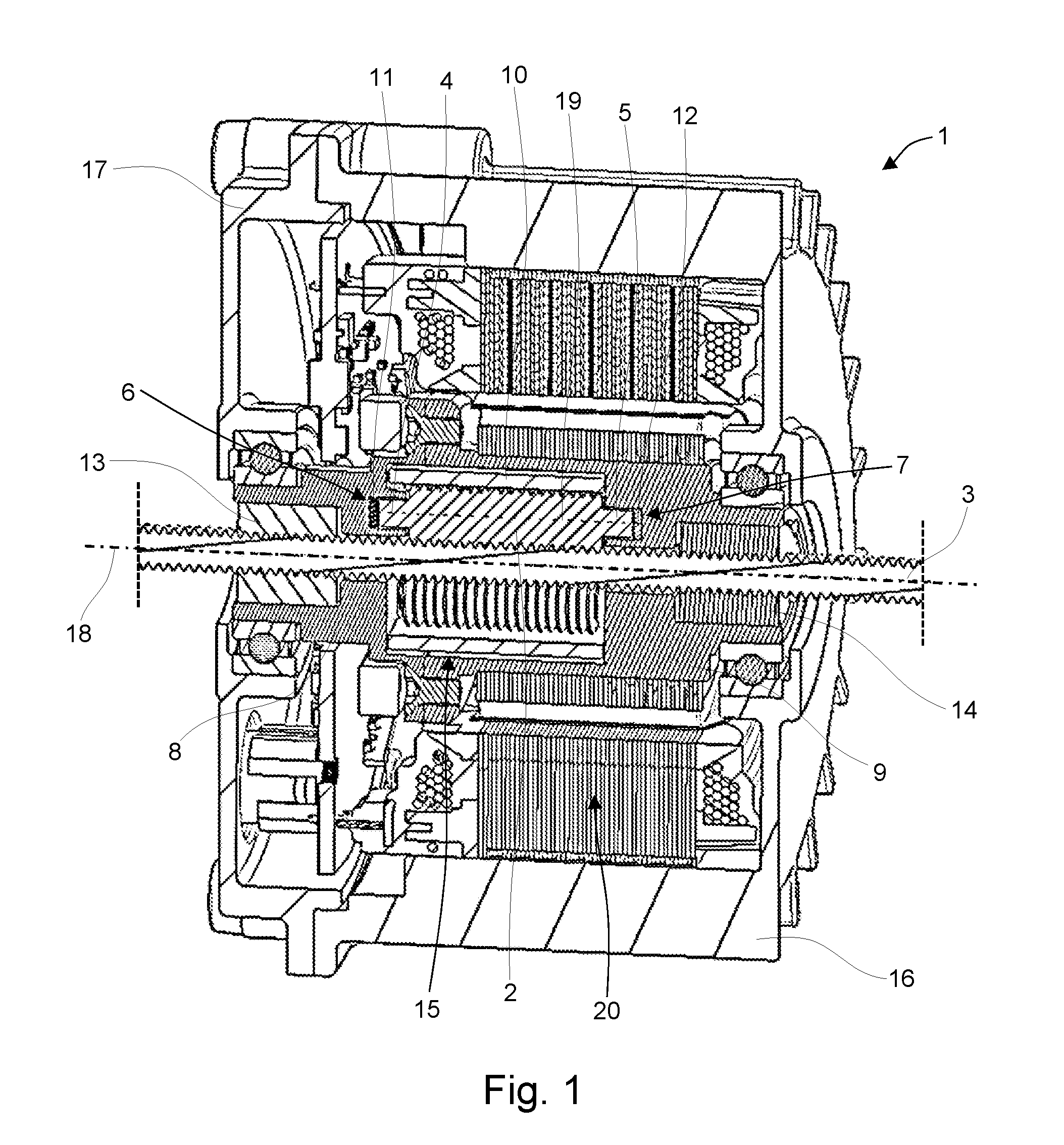

Abstract[German] Die Erfindung betrifft einen Planetenwälzgewindetrieb für einen Aktuator (1) eines Fahrzeuges, wobei mehrere Planetenrollen (2) mit einer Profilierung einer Spindel (3) in Eingriff stehen, wobei die Planetenrollen (2) an beiden Enden mittels Planetenrollenzapfen (4, 5) in jeweiligen Ausnehmungen (6, 7) an einem jeweiligen Planetenrollenträger (8, 9) drehbar angeordnet sind, wobei die Planetenrollen (2) im Betrieb des Planetenwälzgewindetriebs zumindest teilweise an einer die Planetenrollen (2) umringenden Hülse (10) zur Anlage kommen, wobei im Betrieb des Planetenwälzgewindetriebs Radialkräfte der Planetenrollen (2) über einen Wälzkontakt an einer glatten Innenumfangsfläche der Hülse (10) übertragbar sind und Axialkräfte der Planetenrollen (2) über die axialen Enden der Planetenrollenzapfen (4, 5) in den jeweiligen Ausnehmungen (6, 7) zumindest mittelbar auf den jeweiligen Planetenrollenträger (8, 9) übertragbar sind, wobei im jeweiligen Planetenrollenträger (8, 9) ein jeweiliges Zentrierelement (13, 14) zur konzentrischen Lagerung der Spindel (3) zum jeweiligen Planetenrollenträger angeordnet ist, wobei die Zentrierelemente (13, 14) zusammen mit den Planetenrollenträgern (8, 9) rotieren und im jeweiligen Planetenrollenträger (8, 9) axial frei geführt sind.[English] The invention relates to a planetary roller screw drive for an actuator (1) of a vehicle, wherein a plurality of planetary rollers (2) are in engagement with a thread profile of a spindle (3), wherein the planetary rollers (2) are rotatably arranged at both ends by means of planetary roller journals (4, 5) in recesses (6, 7), each recess being formed in a planetary roller carrier (8, 9), wherein, during operation of the planetary roller screw drive, the planetary rollers (2) come into contact, at least in part, with a sleeve (10) surrounding the planetary rollers (2), wherein, during operation of the planetary roller screw drive, radial forces of the planetary rollers (2) can be transmitted via rolling contact to a smooth inner circumferential surface of the sleeve (10), and axial forces of the planetary rollers (2) can be transmitted via the axial ends of the planetary roller journals (4, 5) into the recesses (6, 7) and at least indirectly into the associated planetary roller carrier (8, 9), wherein each planetary roller carrier (8, 9) contains a centring element (13, 14) for concentrically supporting the spindle (3) relative to said planetary roller carrier, wherein the centring elements (13, 14) rotate together with the planetary roller carriers (8, 9) and are axially freely guided in the associated planetary roller carrier (8, 9).[French] L'invention concerne un entraînement à vis à rouleaux planétaires pour un actionneur (1) d'un véhicule, une pluralité de rouleaux planétaires (2) étant en prise avec un profil fileté d'une broche (3), les rouleaux planétaires (2) étant agencés de manière rotative aux deux extrémités au moyen de tourillons de rouleau planétaire (4, 5) dans des évidements (6, 7), chaque évidement étant formé dans un support de rouleau planétaire (8, 9). Pendant le fonctionnement de l'entraînement à vis à rouleaux planétaires, les rouleaux planétaires (2) viennent en contact, au moins en partie, avec un manchon (10) entourant les rouleaux planétaires (2). Pendant le fonctionnement de l'entraînement à vis à rouleaux planétaires, des forces radiales des rouleaux planétaires (2) peuvent être transmises par contact roulant à une surface circonférentielle interne lisse du manchon (10), et des forces axiales des rouleaux planétaires (2) peuvent être transmises par l'intermédiaire des extrémités axiales des tourillons de rouleau planétaire (4, 5) dans les évidements (6, 7) et au moins indirectement dans le support de rouleau planétaire (8, 9) associé, chaque support de rouleau planétaire (8, 9) contenant un élément de centrage (13, 14) pour supporter de manière concentrique la broche (3) par rapport audit support de rouleau planétaire, les éléments de centrage (13, 14) tournant conjointement avec les supports de rouleau planétaire (8, 9) et étant guidés librement axialement dans le support de rouleau planétaire (8, 9) associé.

Total Number of Claims/PCT	*
Number of Independent Claims	*
Number of Priorities	*
Number of Multi-Dependent Claims	*
Number of Drawings	*
Pages for Publication	*
Number of Pages with Drawings	*
Pages of Specification	*
Sequence Listing	*
Number of Office Actions	*
International Search Report is established	*
International Searching Authority	EPO *
Recordal of a Change of the Applicant's Name/Address	Change of Applicant's Name and Address *
Type of Assignment	The Standard Agent's Assignment *
Applicant's Legal Status	Legal Entity *
Small Entity	*
Non-Commercial Organization	*
Micro Entity	*
Small Entity, USA	*
Micro Entity, USA	*
Entry into National Phase under	Chapter I *
Patent Delivery	Send the Letters Patent by Courier *
译文

WO2026046475 - PLANETENWÄLZGEWINDETRIEB FÜR EINEN AKTUATOR EINES FAHRZEUGS UND AKTUATOR MIT EINEM SOLCHEN PLANETENWÄLZGEWINDETRIEB
