WO2026057113 - HYDRODYNAMISCHES ODER HYDROSTATISCHES GLEITLAGER SOWIE VERFAHREN ZUR EINSTELLUNG EINES LAGERSPIELS AN EINEM HYDRODYNAMISCHEN ODER HYDROSTATISCHEN GLEITLAGER UND WINDKRAFTANLAGE
National phase entry is expected:
Publication Number
WO/2026/057113
Publication Date
19.03.2026
International Application No.
PCT/DE2025/100771
International Filing Date
14.08.2025
Title **
[German]
HYDRODYNAMISCHES ODER HYDROSTATISCHES GLEITLAGER SOWIE VERFAHREN ZUR EINSTELLUNG EINES LAGERSPIELS AN EINEM HYDRODYNAMISCHEN ODER HYDROSTATISCHEN GLEITLAGER UND WINDKRAFTANLAGE
[English]
HYDRODYNAMIC OR HYDROSTATIC SLIDING BEARING, METHOD FOR SETTING A BEARING PLAY ON A HYDRODYNAMIC OR HYDROSTATIC SLIDING BEARING, AND WIND TURBINE
[French]
PALIER LISSE HYDRODYNAMIQUE OU HYDROSTATIQUE, PROCÉDÉ DE RÉGLAGE D'UN JEU DE PALIER SUR UN PALIER LISSE HYDRODYNAMIQUE OU HYDROSTATIQUE, ET ÉOLIENNE
Applicants **
SCHAEFFLER TECHNOLOGIES AG & CO. KG
Inventors
JUNGWIRTH, Martin
HAUER, Franz
HENTSCHKE, Christoph
Priority Data
102024126544.2
16.09.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1882 | |
| EPO | Filing, Examination, Granting | 8107 | |
| Japan | Filing, Examination, Granting | 2000 | |
| South Korea | Filing, Examination, Granting | 1754 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,483
Contact Us
Abstract[German]
Die Erfindung betrifft ein hydrodynamisches oder hydrostatisches Gleitlager (1) zur drehbaren Lagerung einer Welle (3), insbesondere in einer Windkraftanlage (2), mit wenigstens einer Anbindungsstruktur (6), einem ersten Gleitelement (4) mit einer ersten Gleitfläche (5), welches an einer Anbindungsstruktur (6) radial und/oder axial versetzbar angeordnet ist, wobei an dem wenigstens ersten Gleitelement (4) ein erster Rampenabschnitt (7) und an der Anbindungsstruktur (6) ein korrespondierender zweiter Rampenabschnitt (8) so ausgebildet sind, dass ein axialer Versatz des Gleitelements (4) gegenüber der Anbindungsstruktur (6) einen radialen Versatz des Gleitelements (4) bewirkt und/oder umgekehrt, so dass das Lagerspiel des Gleitelements (4) gegenüber der Welle (3) einstellbar ist, und wobei das Gleitelement (4) auf der Gegenseite der ersten Gleitfläche (5) eine sphärische Fläche (45) aufweist und wobei das Verbindungselement (44) eine dazu korrespondiere sphärische Fläche (46) aufweist, um das Gleitelement (4) an dem Verbindungselement (44) beweglich anzuordnen.[English]

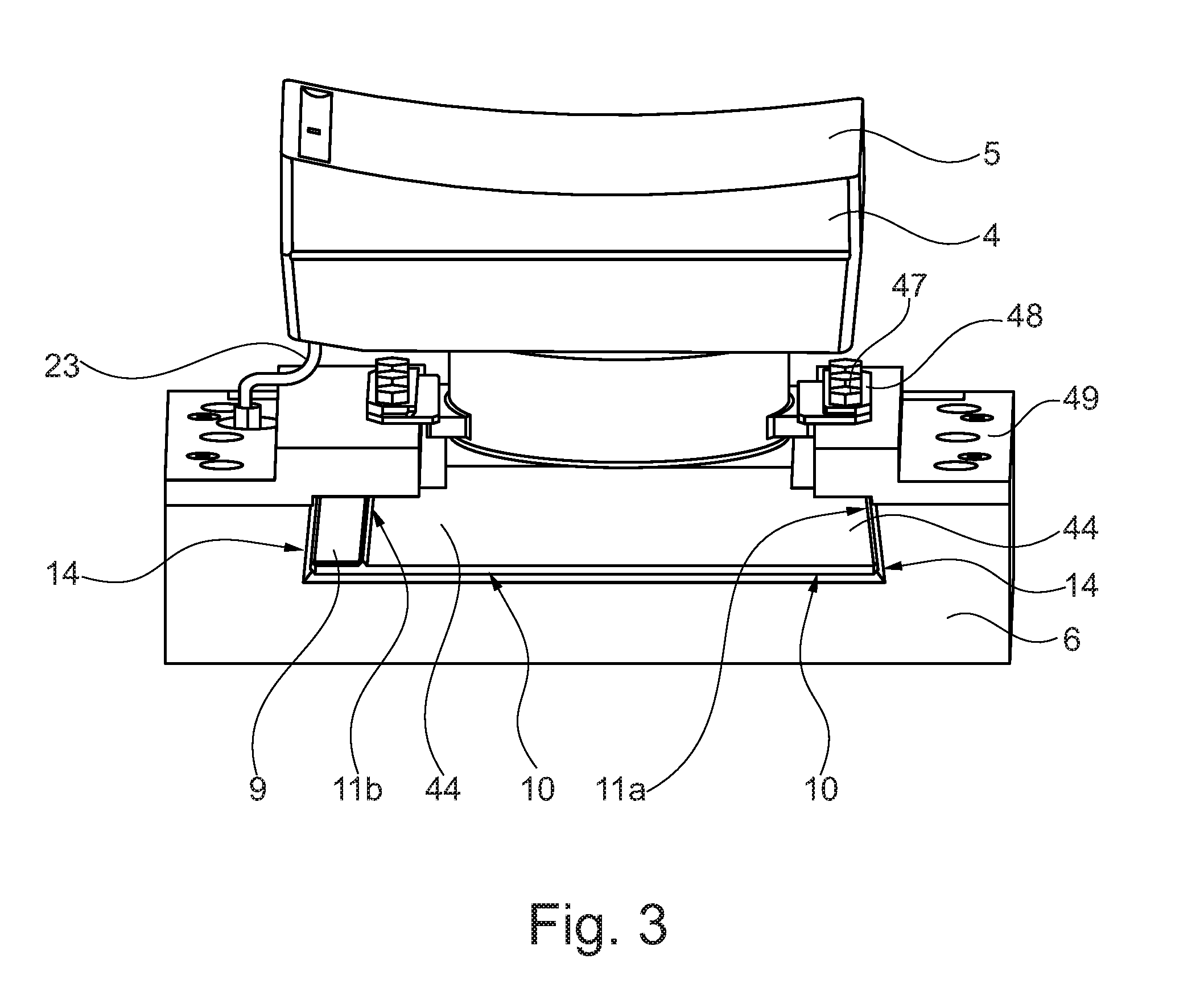

The invention relates to a hydrodynamic or hydrostatic sliding bearing (1) for rotatably supporting a shaft (3), in particular in a wind turbine (2), comprising at least one connection structure (6), a first sliding element (4) which has a first sliding surface (5) and is arranged on a connection structure (6) in a radially and/or axially displaceable manner, wherein a first ramp portion (7) on the at least first sliding element (4) and a corresponding second ramp portion (8) on the connection structure (6) are designed such that an axial offset of the sliding element (4) with respect to the connection structure (6) causes a radial offset of the sliding element (4), and/or vice versa, such that the bearing play of the sliding element (4) with respect to the shaft (3) can be adjusted, and wherein the sliding element (4) has a spherical surface (45) on the opposite side of the first sliding surface (5) and wherein the connection element (44) has a spherical surface (46) corresponding thereto in order to movably arrange the sliding element (4) on the connection element (44).[French]
L'invention concerne un palier lisse hydrodynamique ou hydrostatique (1) destiné à supporter en rotation un arbre (3), en particulier dans une éolienne (2), comprenant au moins une structure de liaison (6), un premier élément coulissant (4) qui présente une première surface de coulissement (5) et est agencé sur une structure de liaison (6) de manière à pouvoir se déplacer radialement et/ou axialement, une première partie de rampe (7) sur l'au moins un premier élément coulissant (4) et une seconde partie de rampe correspondante (8) sur la structure de liaison (6) étant conçues de telle sorte qu'un décalage axial de l'élément coulissant (4) par rapport à la structure de liaison (6) provoque un décalage radial de l'élément coulissant (4), et/ou vice versa, de telle sorte que le jeu de palier de l'élément coulissant (4) par rapport à l'arbre (3) peut être réglé, et l'élément coulissant (4) ayant une surface sphérique (45) sur le côté opposé de la première surface de coulissement (5) et l'élément de liaison (44) ayant une surface sphérique (46) correspondant à celui-ci afin d'agencer de façon mobile l'élément coulissant (4) sur l'élément de liaison (44).
