WO2026041184 - HOCHVOLTANSCHLUSS FÜR EINE HOCHVOLTKOMPONENTE
National phase entry is expected:
Publication Number
WO/2026/041184
Publication Date
26.02.2026
International Application No.
PCT/DE2025/100714
International Filing Date
29.07.2025
Title **
[German]
HOCHVOLTANSCHLUSS FÜR EINE HOCHVOLTKOMPONENTE
[English]
HIGH-VOLTAGE CONNECTION FOR A HIGH-VOLTAGE COMPONENT
[French]
CONNEXION HAUTE TENSION POUR COMPOSANT HAUTE TENSION
Applicants **
SCHAEFFLER TECHNOLOGIES AG & CO. KG
Inventors
SCHEHRER, Nicolas
Priority Data
102024123578.0
19.08.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1882 | |
| EPO | Filing, Examination, Granting | 8107 | |
| Japan | Filing, Examination, Granting | 1968 | |
| South Korea | Filing, Examination, Granting | 1691 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,388
Contact Us
Abstract[German]
Die Erfindung betrifft einen Hochvoltanschluss (1) für eine Hochvoltkomponente (2), aufweisend zumindest die folgenden Komponenten: - einen Multilayerkontakt (3) mit einer Mehrzahl von Kontaktlayern (4) und einem Anbindungsabschnitt (5); - eine Kontakthülse (7); und - eine Klemmhülse (8). Der Hochvoltanschluss (1) ist vor allem dadurch gekennzeichnet, dass die Klemmhülse (8) kraftschlüssig mit der Kontakthülse (7) verbunden ist und die Kontaktlayer (4) in dem Anbindungsabschnitt (5) durchgreifend angeordnet ist, und somit der Multilayerkontakt (3) formschlüssig an die Kontakthülse (7) angebunden ist. Hier ist ein Hochvoltanschluss mit einer Klemmhülse vorgeschlagen, welcher eine kostengünstige und schnelle Verbindung einer Hochvoltkomponente mit einem Verbindungsleiter ermöglicht.[English]

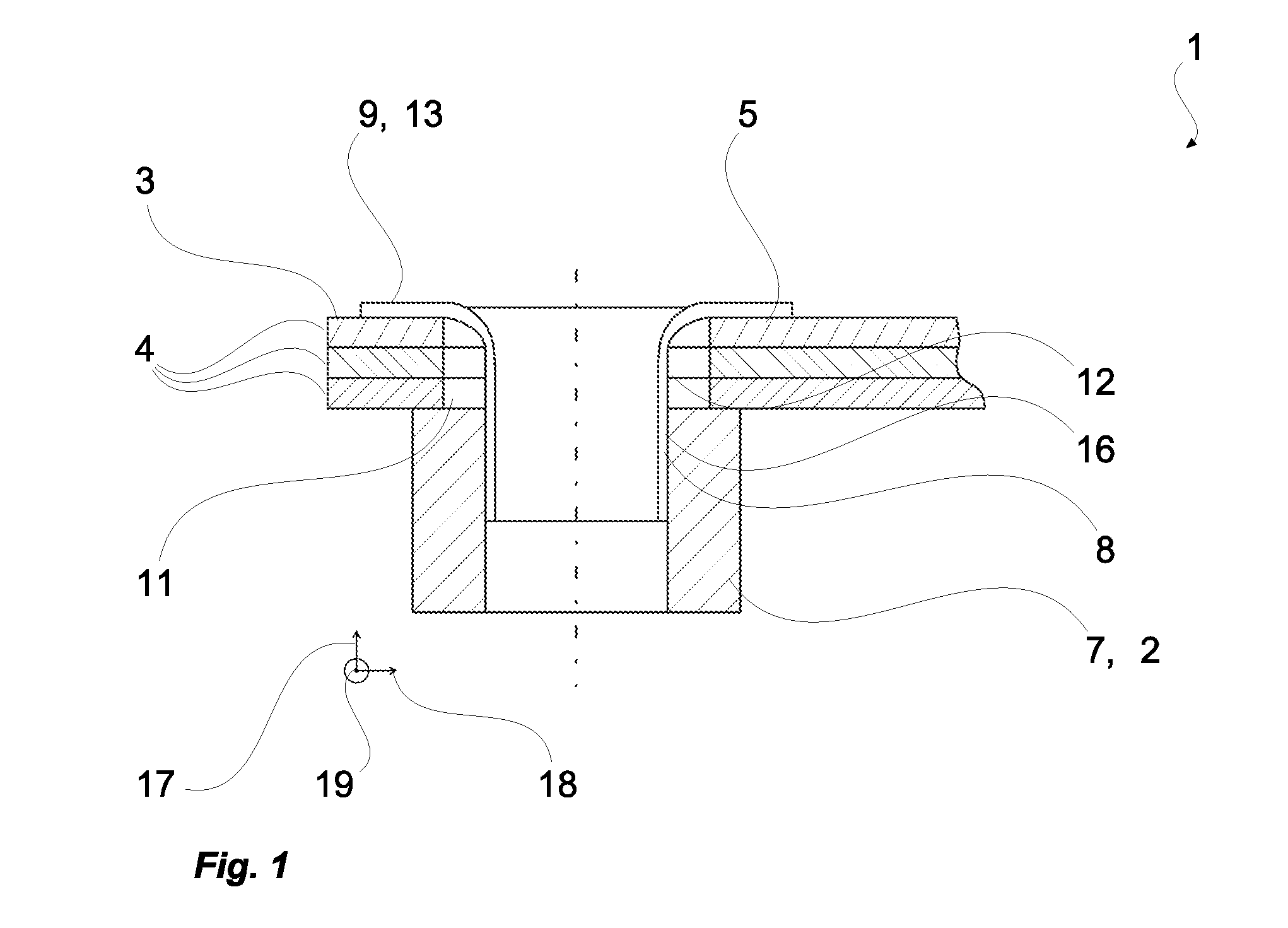

The invention relates to a high-voltage connection (1) for a high-voltage component (2), comprising at least the following components: a multilayer contact (3) having a plurality of contact layers (4) and an attachment section (5); a contact sleeve (7); and a clamping sleeve (8). The high-voltage connection (1) is primarily characterized in that the clamping sleeve (8) is force-lockingly connected to the contact sleeve (7) and the contact layer (4) is arranged in the attachment section (5) so as to engage through same, and the multilayer contact (3) is thus interlockingly attached to the contact sleeve (7). A high-voltage connection having a clamping sleeve is proposed, which enables a cost-effective and quick connection of a high-voltage component to a connection conductor.[French]
L'invention concerne une connexion haute tension (1) pour un composant haute tension (2), comprenant au moins les composants suivants : un contact multicouche (3) présentant une pluralité de couches de contact (4) et une section de fixation (5) ; un manchon de contact (7) ; et un manchon de serrage (8). La connexion haute tension (1) est principalement caractérisée en ce que le manchon de serrage (8) est relié par blocage forcé au manchon de contact (7) et la couche de contact (4) est disposée de manière traversante dans la section de fixation (5) et le contact multicouche (3) est ainsi fixé au manchon de contact (7) par complémentarité de forme. L'invention concerne une connexion haute tension présentant un manchon de serrage qui permet une connexion économique et rapide d'un composant haute tension à un conducteur de connexion.
