WO2026041183 - GABELBEIN, TELESKOPGABEL SOWIE VERFAHREN ZUM ÄNDERN DER LÄNGE EINES GABELBEINS
National phase entry is expected:
Publication Number
WO/2026/041183
Publication Date
26.02.2026
International Application No.
PCT/DE2025/100711
International Filing Date
28.07.2025
Title **
[German]
GABELBEIN, TELESKOPGABEL SOWIE VERFAHREN ZUM ÄNDERN DER LÄNGE EINES GABELBEINS
[English]
FORK LEG, TELESCOPIC FORK AND METHOD FOR CHANGING THE LENGTH OF A FORK LEG
[French]
FOURREAU, FOURCHE TÉLESCOPIQUE AINSI QUE PROCÉDÉ POUR MODIFIER LA LONGUEUR D'UN FOURREAU
Applicants **
BAYERISCHE MOTOREN WERKE AKTIENGESELLSCHAFT
Inventors
RIEDIGER, Martin
Priority Data
102024123968.9
22.08.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1969 | |
| EPO | Filing, Examination, Granting | 8107 | |
| Japan | Filing, Examination, Granting | 2092 | |
| South Korea | Filing, Examination, Granting | 1942 | |
| USA | Filing, Examination, Granting | 5940 |
Total:
20,050
Contact Us
Abstract[German]
Gabelbein, umfassend ein Außenrohr und ein Innenrohr, welche sich entlang einer Längsachse erstrecken, wobei das Innenrohr zumindest einen Befestigungsabschnitt zur Anordnung einer Gabelbrücke aufweist, und wobei im Außenrohr ein entlang der Längsachse beweglich angeordneter erster Anschlag gelagert ist, welcher ausgelegt ist, eine Eintauchbewegung des Innenrohrs zu begrenzen, wobei sich von dem ersten Anschlag ein Hülsenelement in Richtung des Innenrohrs erstreckt, welches einen zweiten Anschlag aufweist, wobei der zweite Anschlag ausgelegt ist, eine Austauchbewegung des Innenrohrs zu begrenzen, und wobei zwischen dem Hülsenelement und dem Außenrohr ein erster Fluidraum gebildet ist, welcher über die Ein- und Austauchbewegung des Innenrohrs in seiner Größe veränderbar und fluidleitend mit einem Verstelllvolumen verbindbar ist, welches bereichsweise durch den ersten Anschlag begrenzt ist, sodass beim Eintauchen des Innenrohrs und das dadurch verdrängte Fluid der erste Anschlag in eine erste Position, insbesondere in eine hohe Position, verlagerbar ist, und wobei das Verstellvolumen mit einem zweiten Fluidraum verbindbar ist, wodurch der erste Anschlag in eine zweite Position, insbesondere in eine tiefe Position, verlagerbar ist.[English]

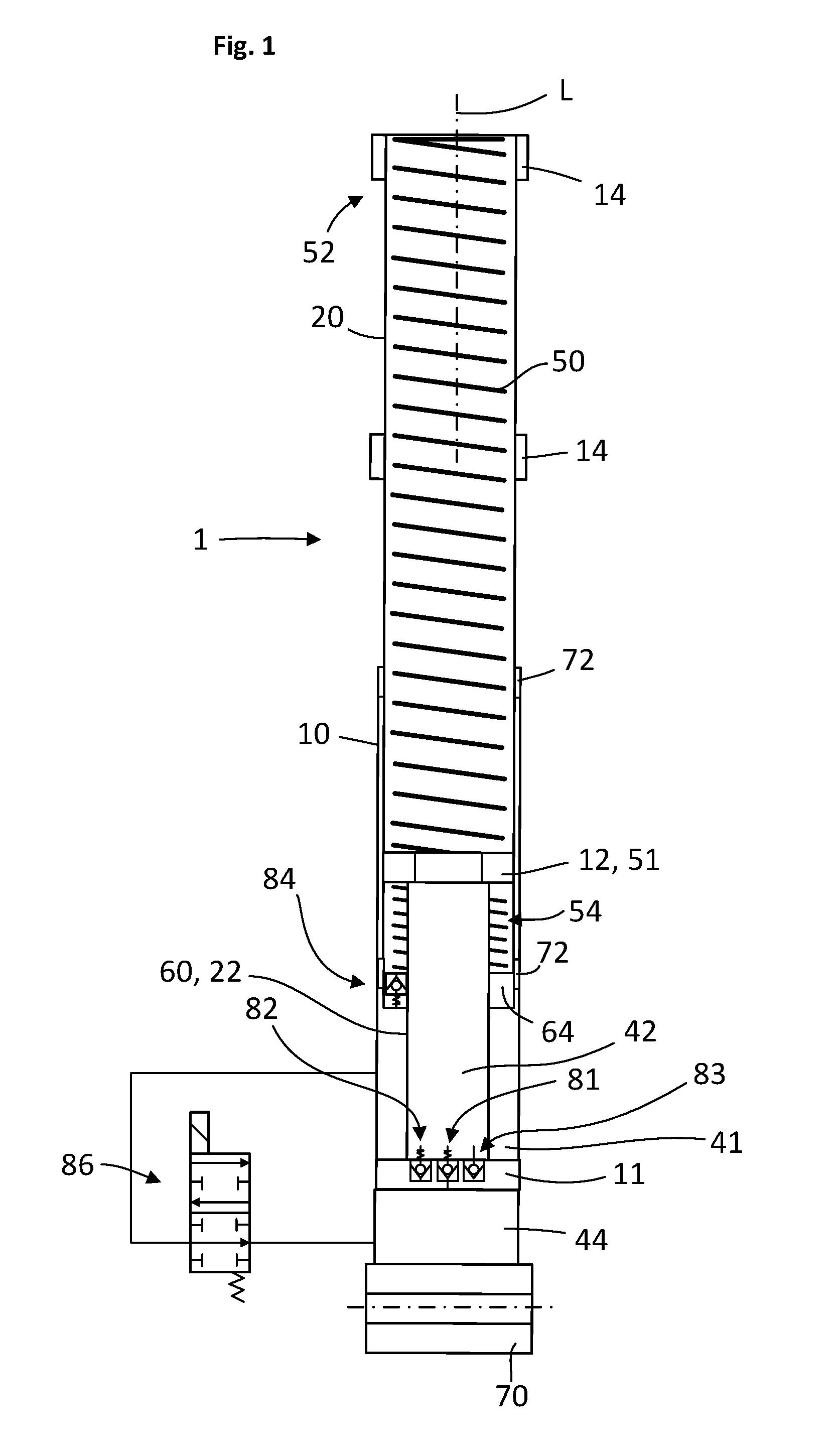

Proposed is a fork leg comprising an outer tube and an inner tube which extend along a longitudinal axis, wherein: the inner tube has at least one fastening portion for arrangement of a fork crown; a first stop, which is movable along the longitudinal axis, is mounted in the outer tube, which stop is designed to limit a retraction movement of the inner tube; a sleeve element extends from the first stop in the direction of the inner tube and has a second stop; the second stop is designed to limit an extension movement of the inner tube; a first fluid chamber is formed between the sleeve element and the outer tube, which chamber is variable in size by means of the retraction and extension movement of the inner tube and is fluidically connectable to an adjustment volume which is delimited in parts by the first stop, so that when the inner tube is retracted and the fluid displaced as a result, the first stop is movable into a first position, in particular into a high position; and the adjustment volume is connectable to a second fluid chamber, as a result of which the first stop is movable into a second position, in particular into a low position.[French]
L'invention concerne un fourreau, comprenant un tube extérieur et un tube intérieur, qui s'étendent le long d'un axe longitudinal, le tube intérieur comprenant au moins une partie de fixation pour l'agencement d'une tête de fourche, et une première butée disposée de manière à être mobile le long de l'axe longitudinal étant montée dans le tube extérieur, laquelle première butée est conçue pour limiter un mouvement d'enfoncement du tube intérieur, un élément manchon s'étendant à partir de la première butée en direction du tube intérieur et comportant une deuxième butée, cette deuxième butée étant conçue pour limiter un mouvement d'extension du tube intérieur, et entre l'élément manchon et le tube extérieur étant formé une première chambre fluide dont la taille est variable via le mouvement d'enfoncement et d'extension du tube intérieur et qui peut être reliée de manière fluidique à un volume de réglage qui peut être limité par endroits par l'intermédiaire de la première butée, de sorte que lors de l'enfoncement du tube intérieur et par le fluide ainsi déplacé, la première butée puisse être déplacée vers une première position, en particulier vers une position haute, le volume de réglage pouvant être relié à une deuxième chambre de fluide, permettant ainsi de déplacer la première butée vers une deuxième position, en particulier vers une position basse.
