WO2025256693 - VERFAHREN ZUR BESTIMMUNG EINES ROTORSTROMS EINES INDUKTIVEN ÜBERTRAGERS, DER EINEN ROTOR EINER FREMDERREGTEN ELEKTRISCHEN MASCHINE ANTREIBT, STEUEREINHEIT UND FREMDERREGTE ELEKTRISCHE MASCHINE
National phase entry is expected:
Publication Number
WO/2025/256693
Publication Date
18.12.2025
International Application No.
PCT/DE2025/100509
International Filing Date
21.05.2025
Title **
[German]
VERFAHREN ZUR BESTIMMUNG EINES ROTORSTROMS EINES INDUKTIVEN ÜBERTRAGERS, DER EINEN ROTOR EINER FREMDERREGTEN ELEKTRISCHEN MASCHINE ANTREIBT, STEUEREINHEIT UND FREMDERREGTE ELEKTRISCHE MASCHINE
[English]
METHOD FOR DETERMINING A ROTOR CURRENT OF AN INDUCTIVE TRANSMITTER THAT DRIVES A ROTOR OF AN EXTERNALLY EXCITED ELECTRIC MACHINE, CONTROL UNIT AND EXTERNALLY EXCITED ELECTRIC MACHINE
[French]
PROCÉDÉ DE DÉTERMINATION D'UN COURANT DE ROTOR D'UN ÉMETTEUR INDUCTIF QUI ENTRAÎNE UN ROTOR D'UNE MACHINE ÉLECTRIQUE À EXCITATION EXTERNE, UNITÉ DE COMMANDE ET MACHINE ÉLECTRIQUE À EXCITATION EXTERNE
Applicants **
SCHAEFFLER TECHNOLOGIES AG & CO. KG
Inventors
EBERHARDT, Florian
HODRUS, Erhard
EBERLE, Christian
Priority Data
102024116053.5
10.06.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1882 | |
| EPO | Filing, Examination, Granting | 8107 | |
| Japan | Filing, Examination, Granting | 2000 | |
| South Korea | Filing, Examination, Granting | 1754 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,483
Contact Us
Abstract[German]
Offenbart ist ein Verfahren zur Bestimmung eines Rotorstroms (100) eines induktiven Übertragers (1), der einen Rotor (40) einerfremderregten elektrischen Maschine antreibt, umfassend: Bestimmen einer Primärkreisleistung (110) mittels einer erfassten Primärkreisspannung des Primärkreises (10) und eines erfassten Primärkreisstroms des Primärkreises (10); Bestimmen einer Sekundärkreisleistung (120) mittels der Primärkreisleistung und eines Wirkungsgrads eines Transformators (30) des induktiven Übertragers (1) und/oder eines Wirkungsgrads einer Sekundärkreis-Brückenschaltung (21) des induktiven Übertragers (1); Bestimmen eines ersten Rotorstroms (130) mittels der Sekundärkreisleistung und einer Sekundärkreisspannung des Sekundärkreises (20), die abhängig von der Primärkreisspannung und einem Wicklungsverhältnis des Transformators (30) ist, und/oder mittels der Sekundärkreisleistung und eines elektrischen Rotorwiderstands des Rotors; Bestimmen eines magnetischen Flusses in einer D-Koordinate eines magnetischen Flusses eines Stators der fremderregten elektrischen Maschine und eines magnetischen Flusses in einer Q-Koordinate (140) des magnetischen Flusses des Stators; Bestimmen eines zweiten Rotorstroms (150) mittels der bestimmten magnetischen Flüsse, einer Induktivität in einer Q-Koordinate einer Induktivität des Stators, einer Induktivität in einer D-Koordinate der Induktivität des Stators, eines Stroms in einer Q-Koordinate eines Stroms des Stators, eines Strom in einer D-Koordinate des Stroms des Stators und einer gemeinsamen Induktivität des Stators und des Rotors; und Bestimmen des Rotorstroms (160) anhand des ersten Rotorstroms und/oder des zweiten Rotorstroms.[English]

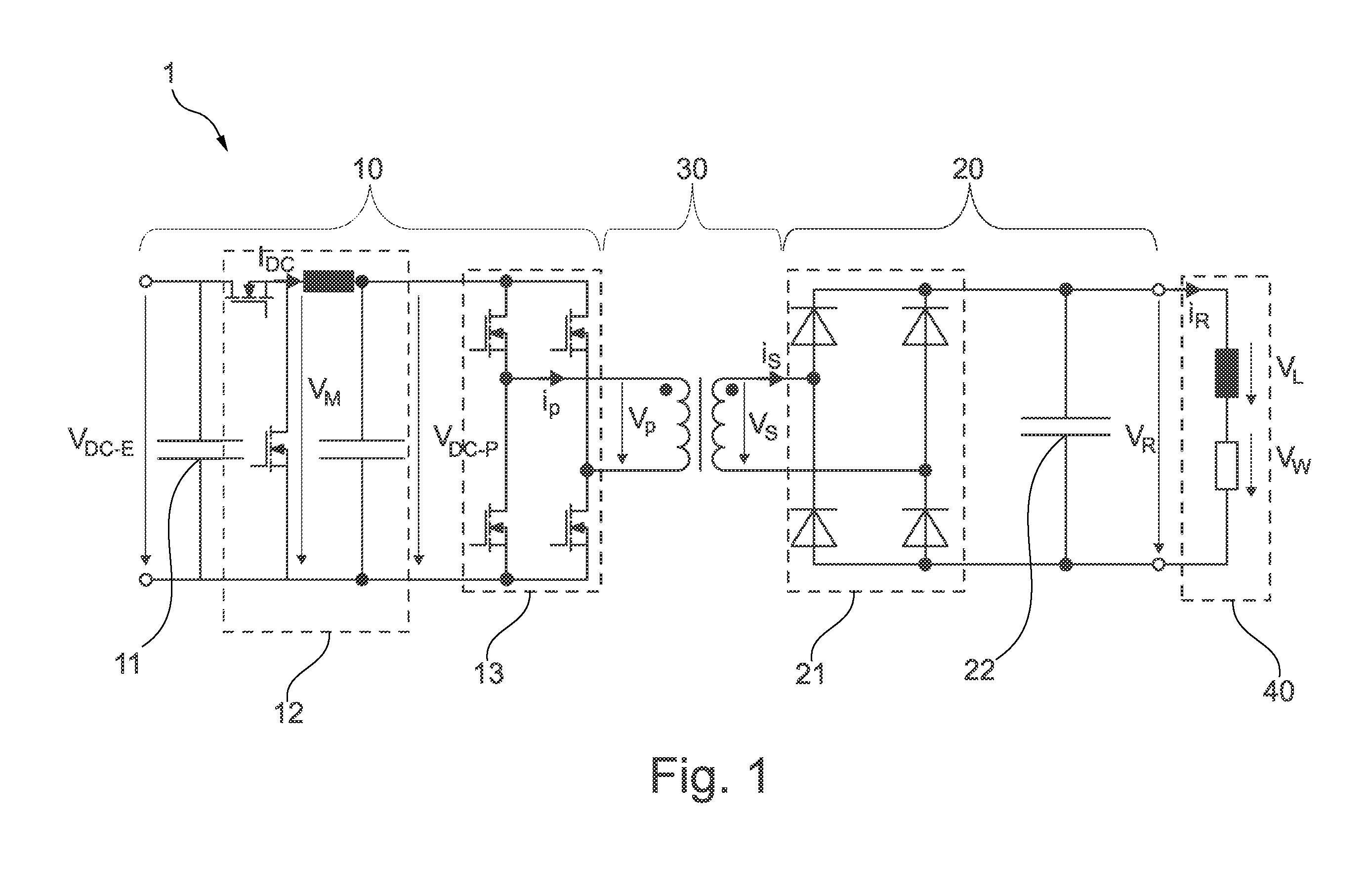

The invention relates to a method for determining a rotor current (100) of an inductive transmitter (1) that drives a rotor (40) of an externally excited electric machine, the method comprising: determining a primary circuit power (110) by means of a detected primary circuit voltage of the primary circuit (10) and a detected primary circuit current of the primary circuit (10); determining a secondary circuit power (120) by means of the primary circuit power and an efficiency of a transformer (30) of the inductive transmitter (1) and/or an efficiency of a secondary circuit bridge circuit (21) of the inductive transmitter (1); determining a first rotor current (130) by means of the secondary circuit power and a secondary circuit voltage of the secondary circuit (20), which is dependent on the primary circuit voltage and a winding ratio of the transformer (30), and/or by means of the secondary circuit power and an electrical rotor resistance of the rotor; determining a magnetic flux in a D coordinate of a magnetic flux of a stator of the externally excited electric machine and a magnetic flux in a Q coordinate (140) of the magnetic flux of the stator; determining a second rotor current (150) using the determined magnetic fluxes, an inductance in a Q coordinate of an inductance of the stator, an inductance in a D coordinate of the inductance of the stator, a current in a Q coordinate of a current of the stator, a current in a D coordinate of the current of the stator, and a common inductance of the stator and the rotor; and determining the rotor current (160) based on the first rotor current and/or the second rotor current.[French]
L'invention concerne un procédé de détermination d'un courant de rotor (100) d'un émetteur inductif (1) qui entraîne un rotor (40) d'une machine électrique à excitation externe, le procédé consistant à : déterminer une puissance de circuit primaire (110) au moyen d'une tension de circuit primaire détectée du circuit primaire (10) et d'un courant de circuit primaire détecté du circuit primaire (10) ; déterminer une puissance de circuit secondaire (120) au moyen de la puissance de circuit primaire et d'une efficacité d'un transformateur (30) de l'émetteur inductif (1) et/ou d'une efficacité d'un circuit en pont de circuit secondaire (21) de l'émetteur inductif (1) ; déterminer un premier courant de rotor (130) au moyen de la puissance de circuit secondaire et d'une tension de circuit secondaire du circuit secondaire (20), qui dépend de la tension de circuit primaire et d'un rapport d'enroulement du transformateur (30), et/ou au moyen de la puissance de circuit secondaire et d'une résistance de rotor électrique du rotor ; déterminer un flux magnétique dans une coordonnée D d'un flux magnétique d'un stator de la machine électrique à excitation externe et d'un flux magnétique dans une coordonnée Q (140) du flux magnétique du stator ; déterminer un second courant de rotor (150) à l'aide des flux magnétiques déterminés, une inductance dans une coordonnée Q d'une inductance du stator, une inductance dans une coordonnée D de l'inductance du stator, un courant dans une coordonnée Q d'un courant du stator, un courant dans une coordonnée D du courant du stator, et une inductance commune du stator et du rotor ; et déterminer le courant de rotor (160) sur la base du premier courant de rotor et/ou du second courant de rotor.
