WO2025218853 - GLEITLAGERELEMENT FÜR EINE ROTORWELLE MIT EINER ROTORACHSE EINER WINDENERGIEANLAGE
National phase entry is expected:
Publication Number
WO/2025/218853
Publication Date
23.10.2025
International Application No.
PCT/DE2025/100263
International Filing Date
13.03.2025
Title **
[German]
GLEITLAGERELEMENT FÜR EINE ROTORWELLE MIT EINER ROTORACHSE EINER WINDENERGIEANLAGE
[English]
SLIDING BEARING ELEMENT FOR A ROTOR SHAFT WITH A ROTOR AXIS OF A WIND TURBINE
[French]
ÉLÉMENT PALIER LISSE POUR ARBRE DE ROTOR AVEC UN AXE DE ROTOR D'UNE ÉOLIENNE
Applicants **
SCHAEFFLER TECHNOLOGIES AG & CO. KG
Inventors
JUNGWIRTH, Martin
HENTSCHKE, Christoph
KÖNIG, Christoph
HAUER, Franz
Priority Data
102024110618.2
16.04.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1882 | |
| EPO | Filing, Examination, Granting | 8107 | |
| Japan | Filing, Examination, Granting | 2000 | |
| South Korea | Filing, Examination, Granting | 1754 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,483
Contact Us
Abstract[German]
Gleitlagerelement (1) für eine Rotorwelle (2) mit einer Rotorachse (3) einer Windenergieanlage (4), aufweisend zumindest die folgenden Komponenten: - eine Lagerfläche (5) zum hydrodynamischen Lagern einer korrespondierenden Gegenlauffläche (6) über einen dazwischen im Betrieb mit einem Film von Lageröl belegten Lagerspalt (7); - eine Umfangslagerfläche (8) zum Lagern des Gleitlagerelements (1) gegenüber einer Lageraufnahme (9) für das Gleitlagerelement (1); - einen Hydraulikzylinder (10), mittels welchem Lageröl aus einer Ölkammer (11) verdrängbar ist; - eine Ölzuführung (12) zwischen dem Hydraulikzylinder (10) und der Lagerfläche (5), wobei über die Ölzuführung (12) aus der Ölkammer (11) verdrängtes Lageröl dem Lagerspalt (7) zuführbar ist, wobei das Gleitlagerelement (1) mittels seiner Umfangslagerfläche (8) gegenüber der Lageraufnahme (9) in Umfangsrichtung (13) reibungsarm bewegbar gelagert ist. Mit dem hier vorgeschlagenen Gleitlagerelement ist ein Anlaufmoment nach einem Trockenfallen eines hydrodynamischen Lagerspalts erheblich und dabei ausfallsicher reduzierbar.[English]

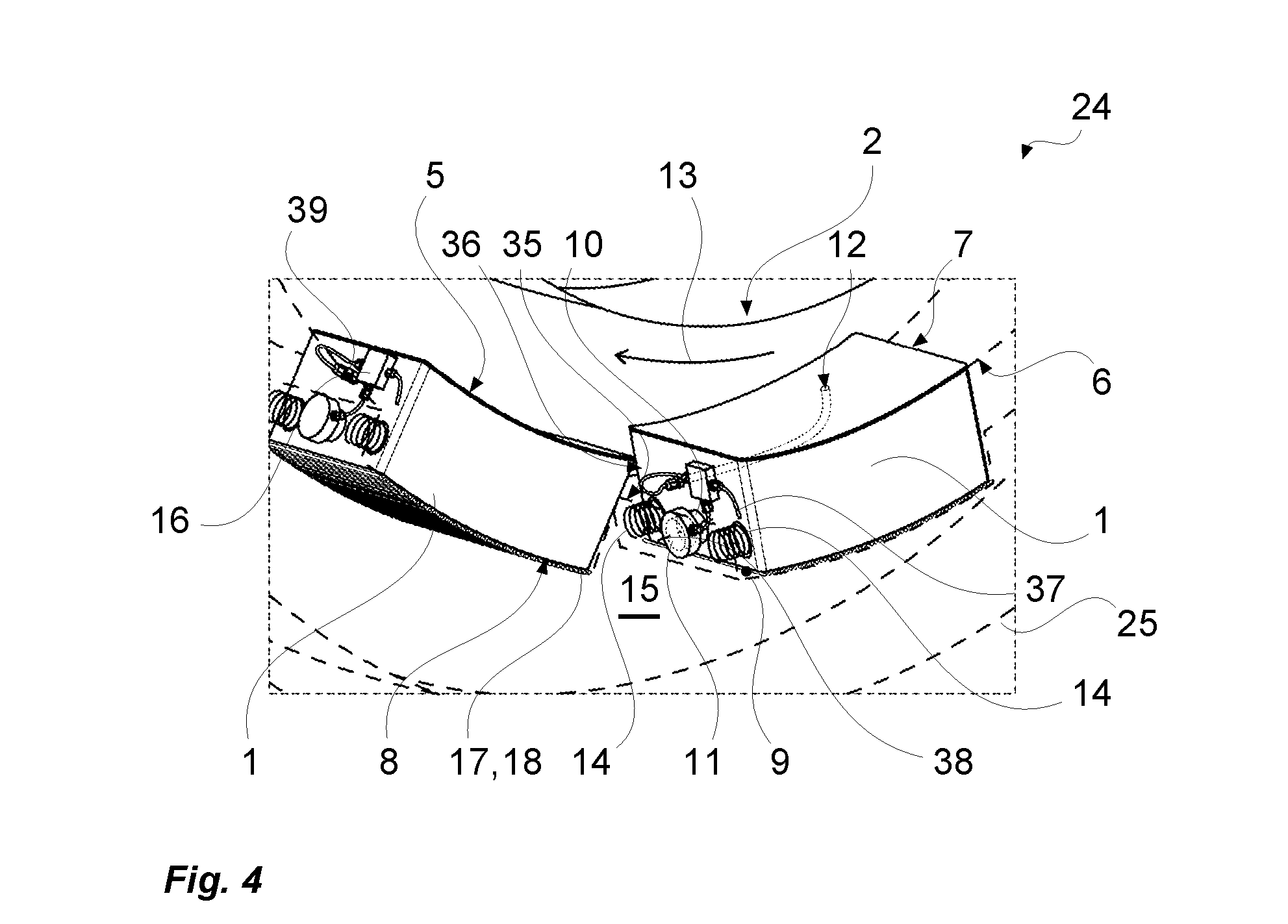

The invention relates to a sliding bearing element (1) for a rotor shaft (2) with a rotor axis (3) of a wind turbine (4), comprising at least the following components: - a bearing surface (5) for hydrodynamic mounting of a corresponding abutment surface (6) via a bearing gap (7) therebetween which is covered with a film of bearing oil during operation; - a circumferential bearing surface (8) for mounting the sliding bearing element (1) with respect to a bearing receptacle (9) for the sliding bearing element (1); - a hydraulic cylinder (10), by means of which bearing oil can be displaced from an oil chamber (11); - an oil feed (12) between the hydraulic cylinder (10) and the bearing surface (5), wherein bearing oil displaced from the oil chamber (11) via the oil feed (12) can be fed to the bearing gap (7), and wherein the circumferential bearing surface (8) of the sliding bearing element (1) is mounted such that the sliding bearing element is movable with low friction in the circumferential direction (13) with respect to the bearing receptacle (9). The sliding bearing element proposed here makes it possible to considerably and fail-safely reduce a starting torque after a hydrodynamic bearing gap has run dry.[French]
L'invention concerne un élément palier lisse (1) pour un arbre de rotor (2) avec un axe de rotor (3) d'une éolienne (4), comprenant au moins les composants suivants : - une surface de palier (5) pour le montage hydrodynamique d'une surface de butée (6) correspondante par l'intermédiaire d'un espace de palier (7) entre elles qui est recouvert d'un film d'huile de palier pendant le fonctionnement ; - une surface de palier circonférentielle (8) pour le montage de l'élément palier lisse (1) par rapport à un logement de palier (9) destiné à l'élément palier lisse (1) ; - un vérin hydraulique (10), au moyen duquel de l'huile de palier peut être déplacée à partir d'une chambre d'huile (11) ; - une amenée d'huile (12) entre le vérin hydraulique (10) et la surface de palier (5), l'huile de palier déplacée à partir de la chambre d'huile (11) par l'intermédiaire de l'amenée d'huile (12) pouvant être amenée jusqu'à l'espace de palier (7) et la surface de palier circonférentielle (8) de l'élément palier lisse (1) étant montée de sorte que l'élément palier lisse est mobile avec un faible frottement dans la direction circonférentielle (13) par rapport au logement de palier (9). L'élément du type palier lisse proposé ici permet de réduire considérablement et en toute sécurité un couple de démarrage après l'assèchement d'un espace de palier hydrodynamique.
