WO2025176240 - STÖßEL FÜR EINE KRAFTSTOFFHOCHDRUCKPUMPE EINER SCHWERLASTBRENNKRAFTMASCHINE
National phase entry is expected:
Publication Number
WO/2025/176240
Publication Date
28.08.2025
International Application No.
PCT/DE2025/100089
International Filing Date
22.01.2025
Title **
[German]
STÖßEL FÜR EINE KRAFTSTOFFHOCHDRUCKPUMPE EINER SCHWERLASTBRENNKRAFTMASCHINE
[English]
TAPPET FOR A HIGH-PRESSURE FUEL PUMP OF A HEAVY-DUTY INTERNAL COMBUSTION ENGINE
[French]
POUSSOIR POUR POMPE À CARBURANT HAUTE PRESSION D'UN MOTEUR À COMBUSTION INTERNE DE FORTE PUISSANCE
Applicants **
SCHAEFFLER TECHNOLOGIES AG & CO. KG
Inventors
JUNKER, Marco
GEYER, Norbert
Priority Data
102024104994.4
22.02.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1882 | |
| EPO | Filing, Examination, Granting | 8107 | |
| Japan | Filing, Examination, Granting | 1968 | |
| South Korea | Filing, Examination, Granting | 1691 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,388
Contact Us
Abstract[German]

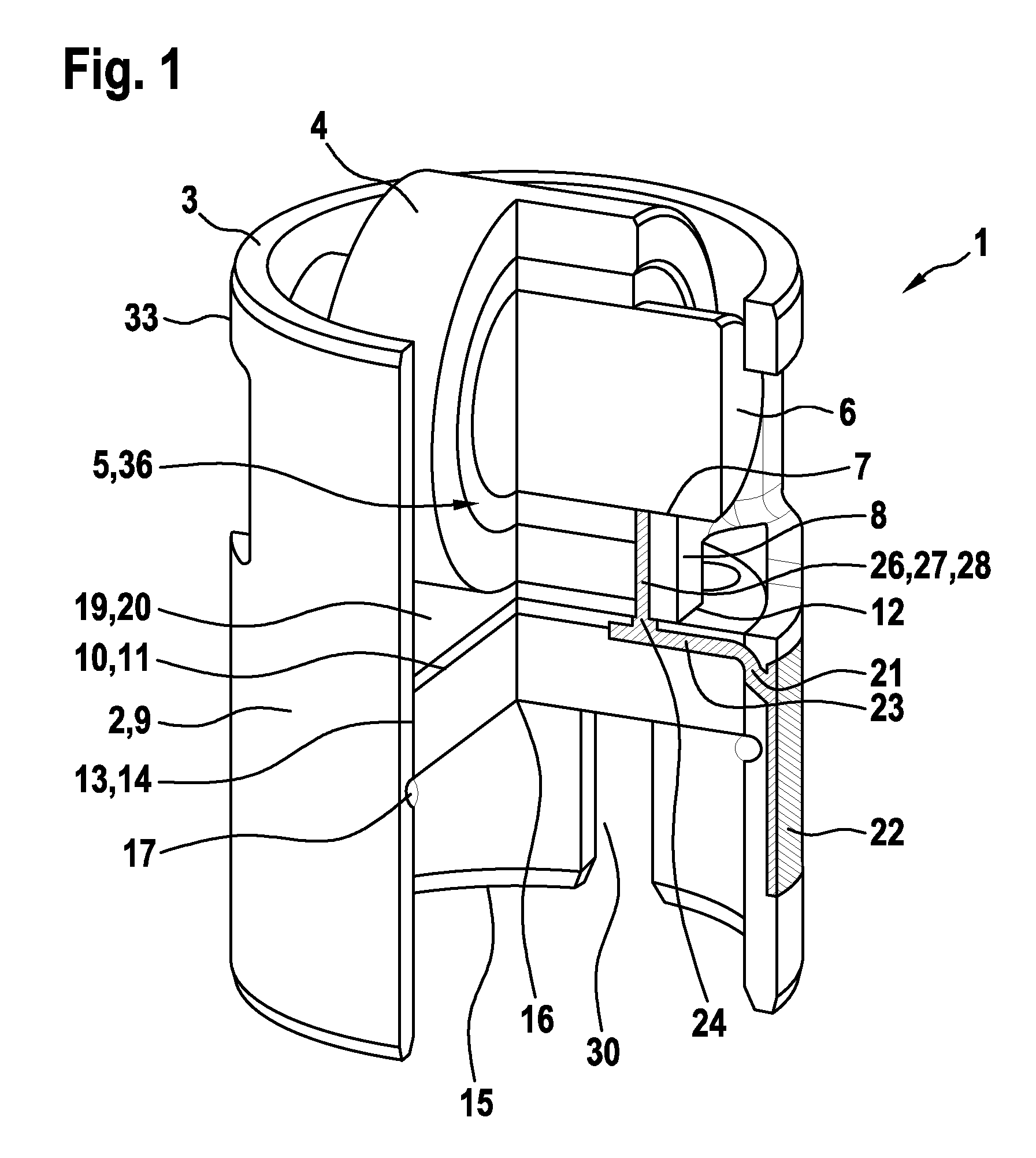

Vorgeschlagen ist ein Stößel (1) für eine Kraftstoffhochdruckpumpe, mit einem Gehäuse (2), das eine Nockenanlaufrolle (4) aufnimmt, welche auf einem Bolzen (6) läuft, der in Aufnahmen (7) von sich gegenüberliegenden Flachs (8) des Gehäuses (2) sitzt, wobei das Gehäuse (2) axial unterhalb der Flachs (8) von einem separaten Brückenstück (10) durchragt ist, das teilumfänglich mit seinem Außenrand (13) an einem Innenmantel (14) des Gehäuses (2) anliegt, wobei eine einer unteren Ringstirn (15) des Gehäuses (2) zugewandte untere Stirn (16) des Brückenstücks (10) eine Anlagefläche für ein Stößelfolgeglied bildet, wobei das Brückenstück (10) im Umfangsbereich bei jedem Flach (8) über ein Ringsegment (18) dessen Außenrands (13) am Innenmantel (14) des Gehäuses (2) angeschmiegt ist, wobei auf einer oberen Stirn (11) des Brückenstücks (10) eine Deckscheibe (19) liegt, auf deren dem Brückenstück (10) abgewandter Oberseite (20) unmittelbar Unterbalken (12) der Flachs (8) stehen, wobei das Gehäuse (2) bei den beiden Ringsegmenten (18) des Brückenstücks (10) von je einem Durchtritt (21 ) für Schmieröl geschnitten ist, der jeweils von einem Reservoir (22) am Außenmantel (9) des Gehäuses (2) ausgeht und an einen zwischen dem Brückenstück (10) und der Deckscheibe (19) gebildeten respektiven Radialkanal (23) mündet, der stromabwärts von einem Durchlass (24) in der Deckscheibe (19) geschnitten ist, welcher einen Austritt (25) im Längenabschnitt zwischen den Flachs (8) des Gehäuses (2) hat.[English]
