WO2025149115 - VERFAHREN ZUM BEFESTIGEN EINER KUNSTSTOFF-AUSSENFÜHRUNG AN EINEN ROLLBALG EINER LUFTFEDER MITTELS ERWÄRMEN
National phase entry is expected:
Publication Number
WO/2025/149115
Publication Date
17.07.2025
International Application No.
PCT/DE2024/200157
International Filing Date
13.12.2024
Title **
[German]
VERFAHREN ZUM BEFESTIGEN EINER KUNSTSTOFF-AUSSENFÜHRUNG AN EINEN ROLLBALG EINER LUFTFEDER MITTELS ERWÄRMEN
[English]
METHOD FOR FASTENING A PLASTIC OUTER GUIDE TO A ROLLING BELLOWS OF AN AIR SPRING BY MEANS OF HEATING
[French]
PROCÉDÉ DE FIXATION D'UN GUIDE EXTERNE PLASTIQUE SUR UN SOUFFLET DE ROULEMENT D'UN RESSORT PNEUMATIQUE AU MOYEN DE CHAUFFAGE
Applicants **
AUMOVIO GERMANY GMBH
Inventors
BALLMANN, Martin
Priority Data
102024200249.6
11.01.2024
DE
102024203517.3
16.04.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1937 | |
| EPO | Filing, Examination, Granting | 8107 | |
| Japan | Filing, Examination, Granting | 1815 | |
| South Korea | Filing, Examination, Granting | 1411 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,010
Contact Us
Abstract[German]

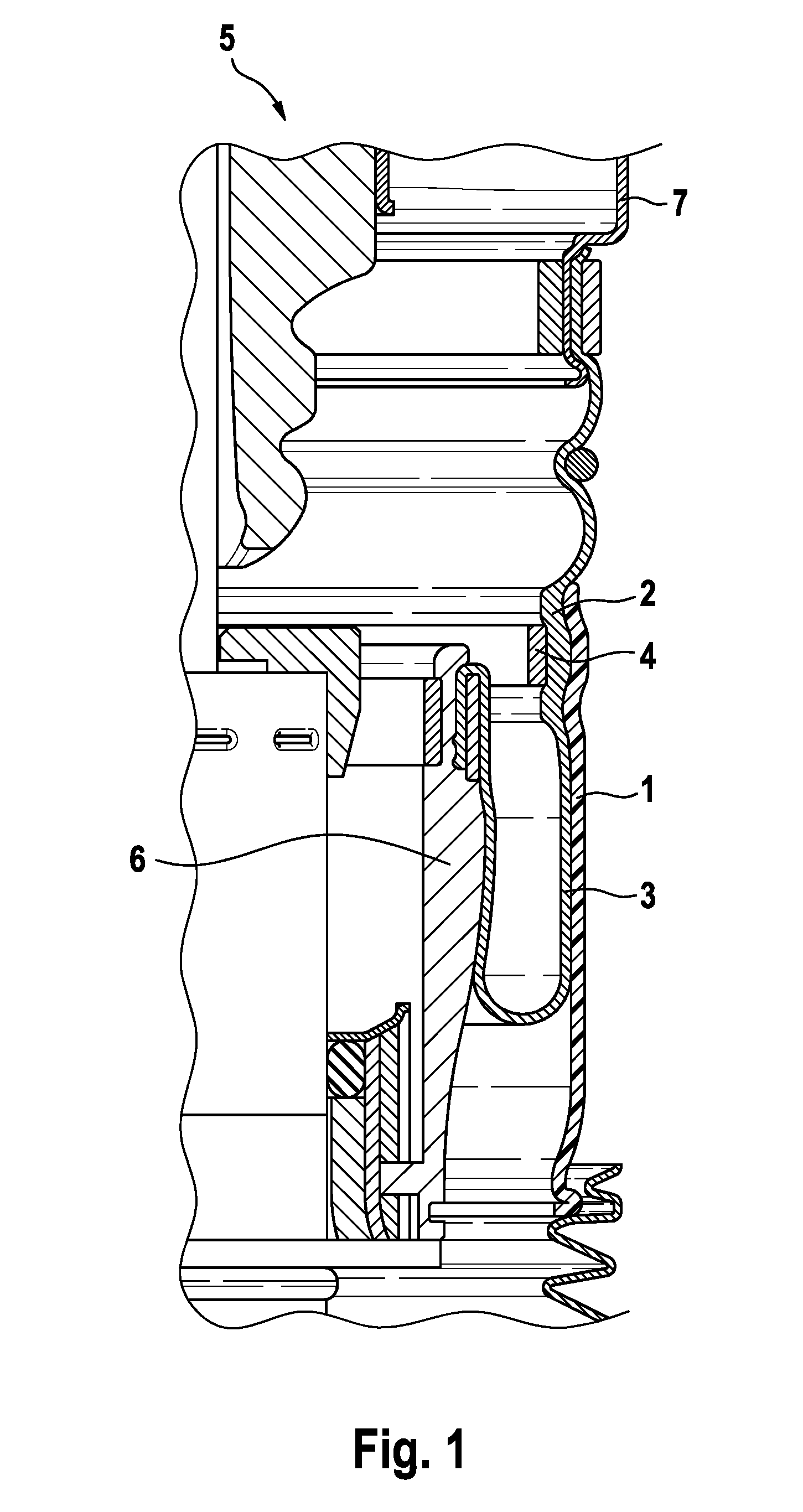

Verfahren zum Befestigen einer Außenführung (1) aus einem Kunststoffmaterial an einen Rollbalg (3) einer Luftfeder (5) für ein Kraftfahrzeug, umfassend die folgenden Schritte: - Bereitstellen des Rollbalgs (3), - Bereitstellen eines innerhalb des Rollbalgs (3) liegenden Stützrings (4), - Bereitstellen der außerhalb des Rollbalgs (3) liegenden Außenführung (1), - wobei die Außenführung (1) einen Klemmbereich (2) umfasst, mittels welchem die Außenführung (1) an den Rollbalg (3) befestigt wird, wobei der Stützring (4) korrespondierend zu dem Klemmbereich (2) positioniert ist, - Erwärmen des Klemmbereich (2) der Außenführung (1) mittels einer Wärmequelle (8), - Verformen des Kunststoffmaterials der Außenführung (1) im erwärmten Klemmbereich (2) mittels eines Klemmwerkzeugs (9), sodass die Außenführung (1) gegen den Stützring (4) kraftschlüssig verpresst wird, wobei die Wärmequelle (8) den Klemmbereich (2) mittels Wärmestrahlung erwärmt.[English]
The invention relates to a method for fastening an outer guide (1) made of a plastic material to a rolling bellows (3) of an air spring (5) for a motor vehicle, said method comprising the following steps: - providing the rolling bellows (3), - providing a support ring (4) located within the rolling bellows (3), - providing the outer guide (1) located outside the rolling bellows (3), - wherein the outer guide (1) comprises a clamping region (2) by means of which the outer guide (1) is fastened to the rolling bellows (3), wherein the support ring (4) is positioned in a manner corresponding to the clamping region (2), - heating the clamping region (2) of the outer guide (1) by means of a heat source (8), - deforming the plastic material of the outer guide (1) in the heated clamping region (2) by means of a clamping tool (9) such that the outer guide (1) is pressed in a force-fitting manner against the support ring (4), wherein the heat source (8) heats the clamping region (2) by means of heat radiation.[French]
L'invention se rapporte à un procédé de fixation d'un guide externe (1) constitué d'une matière plastique sur un soufflet de roulement (3) d'un ressort pneumatique (5) pour un véhicule à moteur, ledit procédé comprenant les étapes suivantes : - la fourniture du soufflet de roulement (3), - la fourniture d'une bague de support (4) située à l'intérieur du soufflet de roulement (3), - la fourniture du guide externe (1) situé à l'extérieur du soufflet de roulement (3), - le guide externe (1) comprenant une région de serrage (2) au moyen de laquelle le guide externe (1) est fixé au soufflet de roulement (3), la bague de support (4) étant positionnée de manière à correspondre à la région de serrage (2), - le chauffage de la région de serrage (2) du guide externe (1) au moyen d'une source de chaleur (8), - la déformation de la matière plastique du guide externe (1) dans la région de serrage (2) chauffée au moyen d'un outil de serrage (9) de telle sorte que le guide externe (1) est pressé de manière ajustée à force contre la bague de support (4), la source de chaleur (8) chauffant la région de serrage (2) au moyen d'un rayonnement de chaleur.
