WO2024153289 - ELEKTRISCHE MASCHINE MIT ELASTISCH ANGEFEDERTEM TRENNELEMENT FÜR EINEN KÜHLKANAL
National phase entry is expected:
Publication Number
WO/2024/153289
Publication Date
25.07.2024
International Application No.
PCT/DE2024/100004
International Filing Date
04.01.2024
Title **
[German]
ELEKTRISCHE MASCHINE MIT ELASTISCH ANGEFEDERTEM TRENNELEMENT FÜR EINEN KÜHLKANAL
[English]
ELECTRIC MACHINE HAVING AN ELASTICALLY SPRING-MOUNTED SEPARATING ELEMENT FOR A COOLING CHANNEL
[French]
MACHINE ÉLECTRIQUE COMPRENANT UN ÉLÉMENT DE SÉPARATION MONTÉ SUR RESSORT ÉLASTIQUE POUR UN CANAL DE REFROIDISSEMENT
Applicants **
SCHAEFFLER TECHNOLOGIES AG & CO. KG
Inventors
VOIT, Alexander
LEHMANN, Steffen
Priority Data
102023100955.9
17.01.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1882 | |
| EPO | Filing, Examination, Granting | 8107 | |
| Japan | Filing, Examination, Granting | 1968 | |
| South Korea | Filing, Examination, Granting | 1691 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,388
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Contact Us
Abstract[German]

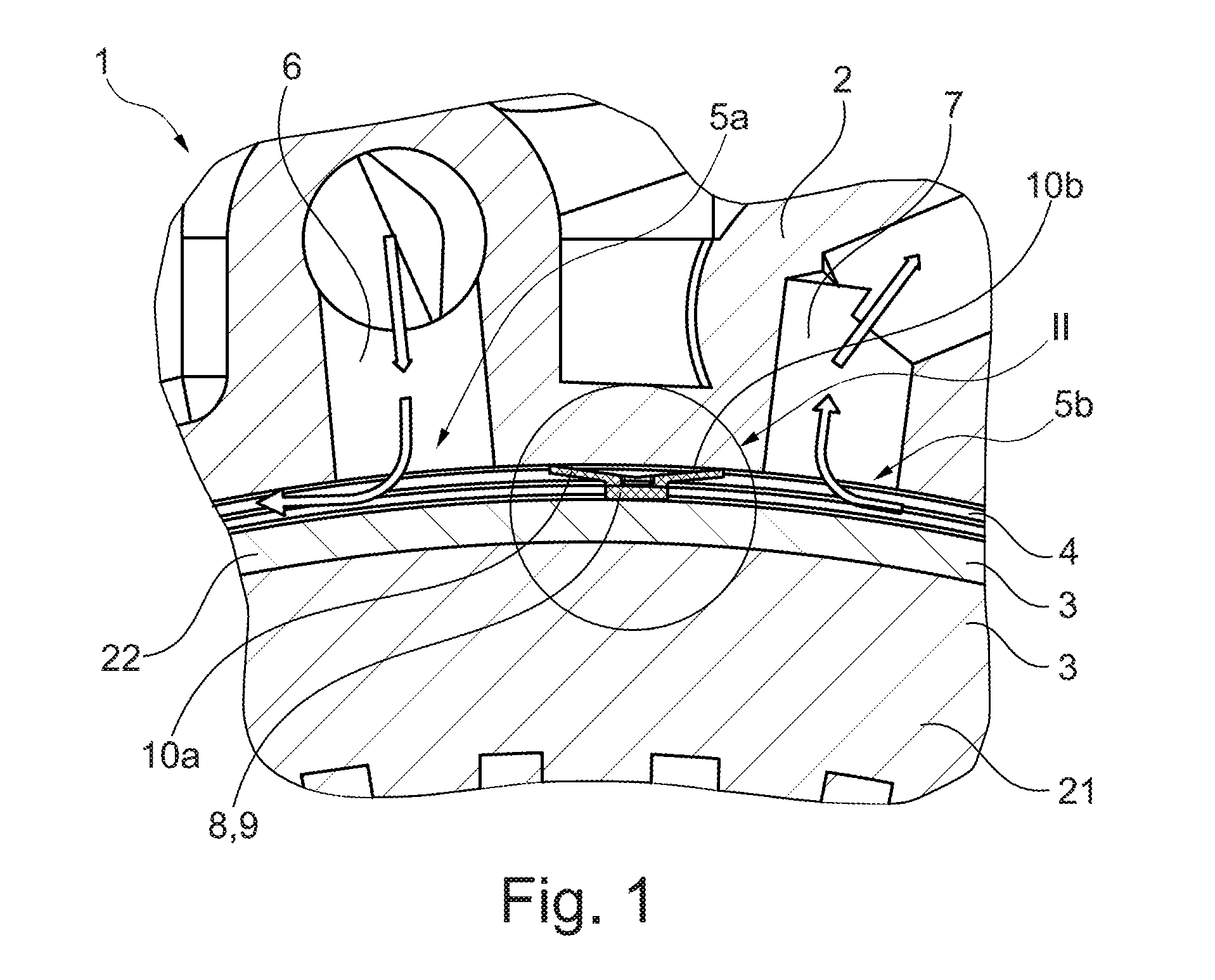

Die Erfindung betrifft eine elektrische Maschine (1) für einen Antrieb eines Kraftfahrzeugs, mit einem Gehäuse (2) und einem in dem Gehäuse (2) aufgenommenen, gesamtheitlich ringförmig ausgebildeten Stator (3), wobei radial zwischen dem Stator (3) und dem Gehäuse (2) ein entlang eines Außenumfangs des Stators (3) umlaufender Kühlkanal (4) ausgebildet ist, welcher Kühlkanal (4) an einer ersten Umfangsposition (5a) mit einem Zulaufkanal (6) und an einer, relativ zu der ersten Umfangsposition (5a) versetzten, zweiten Umfangsposition (5b) mit einem Rücklaufkanal (7) verbunden ist, wobei in Umfangsrichtung zwischen den beiden Umfangspositionen (5a, 5b) ein leistenförmiges Trennelement (8) eingesetzt ist, das zumindest unter elastischer Vorspannung in radialer Richtung sowohl an dem Gehäuse (2) als auch an dem Stator (3) dicht anliegt.[English]
The invention relates to an electric machine (1) for a drive of a motor vehicle, having a housing (2) and a stator (3) of overall annular design that is received in the housing (2), wherein a cooling channel (4) that runs around along an outer circumference of the stator (3) is formed radially between the stator (3) and the housing (2), which cooling channel (4) is connected to a feed channel (6) at a first circumferential position (5a) and to a return channel (7) at a second circumferential position (5b) that is offset relative to the first circumferential position (5a), wherein a strip-shaped separating element (8) is inserted between the two circumferential positions (5a, 5b) in the circumferential direction and bears in sealtight fashion both on the housing (2) and on the stator (3) while at least providing elastic pretensioning in the radial direction.[French]
L'invention concerne une machine électrique (1) pour un entraînement d'un véhicule automobile, comprenant un carter (2) et un stator (3) de conception globalement annulaire qui est reçu dans le carter (2), un canal de refroidissement (4) qui s'étend le long d'une circonférence extérieure du stator (3) étant formé radialement entre le stator (3) et le carter (2), lequel canal de refroidissement (4) est relié à un canal d'alimentation (6) au niveau d'une première position circonférentielle (5a) et à un canal de retour (7) au niveau d'une seconde position circonférentielle (5b) qui est décalée par rapport à la première position circonférentielle (5a), un élément de séparation en forme de bande (8) étant inséré entre les deux positions circonférentielles (5a, 5b) dans la direction circonférentielle et s'appuyant de manière étanche à la fois sur le carter (2) et sur le stator (3) tout en fournissant au moins une précontrainte élastique dans la direction radiale.
