WO2026001024 - SOUND PRODUCTION UNIT AND SOUND PRODUCTION MODULE
National phase entry is expected:
Publication Number
WO/2026/001024
Publication Date
02.01.2026
International Application No.
PCT/CN2025/078440
International Filing Date
21.02.2025
Title **
[English]
SOUND PRODUCTION UNIT AND SOUND PRODUCTION MODULE
[French]
UNITÉ DE PRODUCTION DE SON ET MODULE DE PRODUCTION DE SON
[Chinese]
发声单体及发声模组
Applicants **
GOERTEK INC.
Inventors
LI, Bobo
CAI, Xiaodong
Priority Data
202421499931.6
27.06.2024
CN
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
CNIPA
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1884 | |
| EPO | Filing, Examination, Granting | 13319 | |
| Japan | Filing, Examination, Granting | 2246 | |
| South Korea | Filing, Examination, Granting | 2331 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
24,520
Contact Us
Abstract[English]

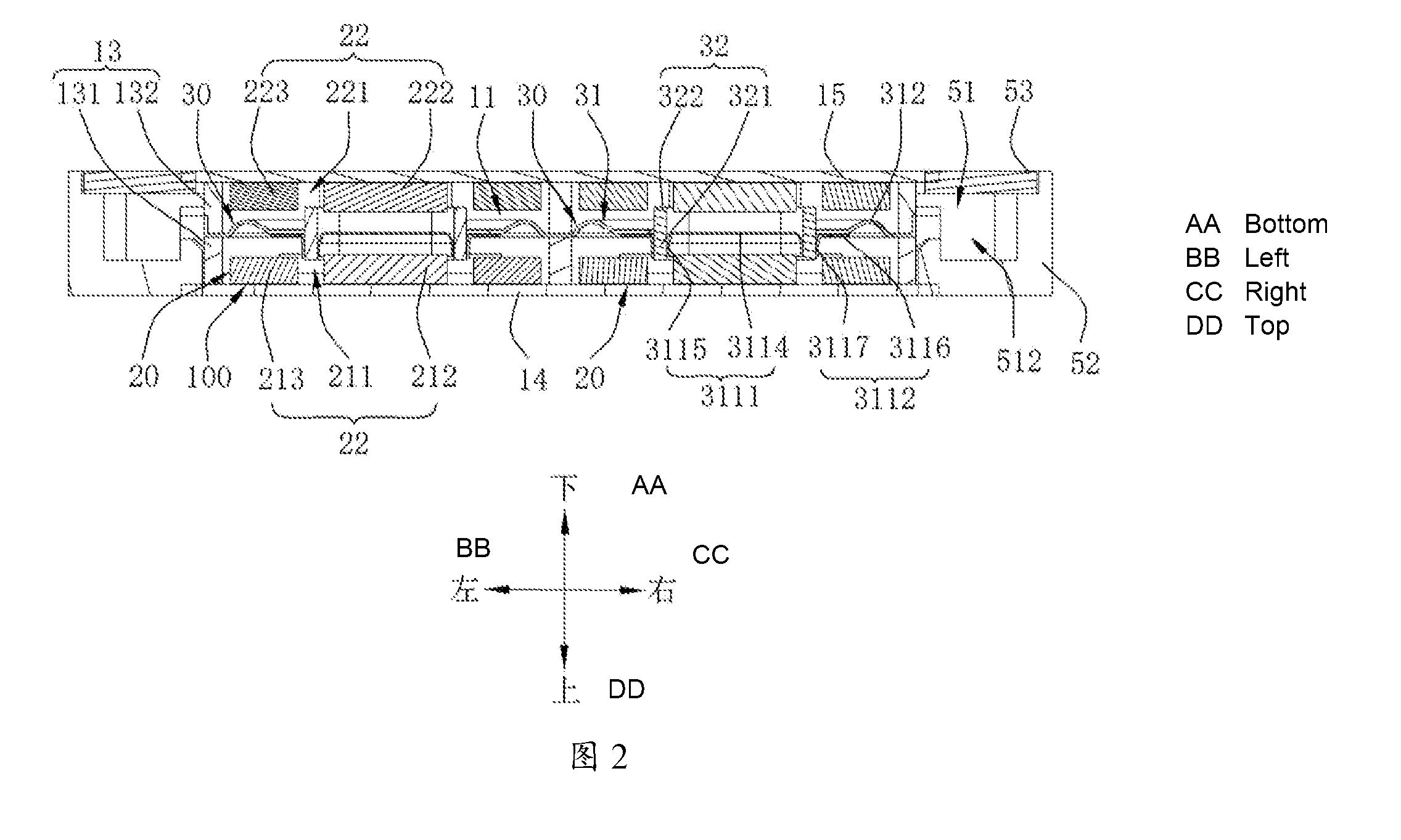

The present invention relates to the technical field of electroacoustics. Disclosed are a sound production unit and a sound production module. The sound production unit comprises a housing, a magnetic circuit system and a vibration system, wherein the housing has a plurality of accommodating spaces distributed in a second direction; the magnetic circuit system correspondingly comprises a plurality of magnetic circuit units, and each magnetic circuit unit comprises a first magnetic assembly having a first magnetic gap and a second magnetic assembly having a second magnetic gap, which are spaced apart in a first direction; and the vibration system correspondingly comprises a plurality of vibration units, each vibration unit is arranged between the first magnetic assembly and the second magnetic assembly of a corresponding magnetic circuit unit, each vibration unit comprises a diaphragm and a voice coil, the voice coil comprises a first voice coil portion and a second voice coil portion, the first voice coil portion is located in the first magnetic gap, the second voice coil portion is located in the second magnetic gap, and in a first working state, at least one vibration unit and the remaining at least one vibration unit respectively radiate sound waves having opposite phases outwards. The sound production unit of the present invention can achieve a light-weight and thin design, and has the technical effect of far-field silencing.[French]
La présente invention se rapporte au domaine technique de l’électroacoustique. L'invention concerne une unité de production de son et un module de production de son. L'unité de production de son comprend un boîtier, un système de circuit magnétique et un système de vibration, le boîtier ayant une pluralité d'espaces de réception répartis dans une seconde direction ; le système de circuit magnétique comprenant de manière correspondante une pluralité d'unités de circuit magnétique, et chaque unité de circuit magnétique comprenant un premier ensemble magnétique ayant un premier entrefer magnétique et un second ensemble magnétique ayant un second entrefer magnétique, qui sont espacés dans une première direction ; et le système de vibration comprenant de manière correspondante une pluralité d'unités de vibration, chaque unité de vibration étant disposée entre le premier ensemble magnétique et le second ensemble magnétique d'une unité de circuit magnétique correspondante, chaque unité de vibration comprenant une membrane et une bobine acoustique, la bobine acoustique comprenant une première partie de bobine acoustique et une seconde partie de bobine acoustique, la première partie de bobine acoustique étant située dans le premier entrefer magnétique, la seconde partie de bobine acoustique étant située dans le second entrefer magnétique, et dans un premier état de fonctionnement, au moins une unité de vibration et l'au moins une unité de vibration restante rayonnant respectivement des ondes sonores ayant des phases opposées vers l'extérieur. L'unité de production de son de la présente invention assure un poids léger et une conception mince, et a pour effet technique d'amortir le bruit en champ lointain.[Chinese]
本发明公开一种发声单体及发声模组，涉及电声技术领域，包括壳体、磁路系统和振动系统，壳体具有多个沿第二方向分布的容纳空间；磁路系统相对应包括多个磁路单元，各磁路单元包括沿第一方向间隔设置的具有第一磁间隙的第一磁组件和具有第二磁间隙的第二磁组件；振动系统相对应包括多个振动单元，各振动单元设置于对应的磁路单元的第一磁组件和第二磁组件之间，各振动单元包括振膜和音圈，音圈包括第一音圈部和第二音圈部，第一音圈部位于第一磁间隙，第二音圈部位于第二磁间隙；在第一工作状态下，至少一个振动单元和剩余的至少一个振动单元分别向外辐射相反相位的声波。本发明的发声单体能够实现轻薄化设计，且具有远场消音的技术效果。
