WO2026007298 - DEVICE FOR CATALYTIC SEPARATION REACTION OF BIODIESEL AND USE METHOD THEREFOR

National phase entry is expected:
Publication Number WO/2026/007298
Publication Date 08.01.2026
International Application No. PCT/CN2024/130750
International Filing Date 08.11.2024
Title **
[English] DEVICE FOR CATALYTIC SEPARATION REACTION OF BIODIESEL AND USE METHOD THEREFOR
[French] DISPOSITIF POUR RÉACTION DE SÉPARATION CATALYTIQUE DE BIODIESEL ET SON PROCÉDÉ D'UTILISATION
[Chinese] 一种用于生物柴油催化分离反应装置及其使用方法
Applicants **
SHANGHAI ZHONGQI ENVIRONMENTAL PROTECTION TECHNOLOGY CO., LTD
Inventors
YANG, Jianbin
MENG, Guanghai
ZHANG, Xuewang
DU, Huicong
HE, Tingting
Priority Data
202410867869.X   01.07.2024   CN
Application details
Total Number of Claims/PCT *
Number of Independent Claims *
Number of Priorities *
Number of Multi-Dependent Claims *
Number of Drawings *
Pages for Publication *
Number of Pages with Drawings *
Pages of Specification *
*
Number of Office Actions *
*
International Searching Authority
*
Recordal of a Change of the Applicant's Name/Address
*
Type of Assignment
*
Applicant's Legal Status
*
*
*
*
*
*
Entry into National Phase under
*
Patent Delivery
*
译文

* The data is based on automatic recognition. Please verify and amend if necessary.

** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.

Quotation for National Phase entry

Country StagesTotal
China Filing, Examination, Granting1576
EPO Filing, Examination, Granting11558
Japan Filing, Examination, Granting1937
South Korea Filing, Examination, Granting1671
USA Filing, Examination, Granting4740
MasterCard Visa
Total: 21,482
Contact Us

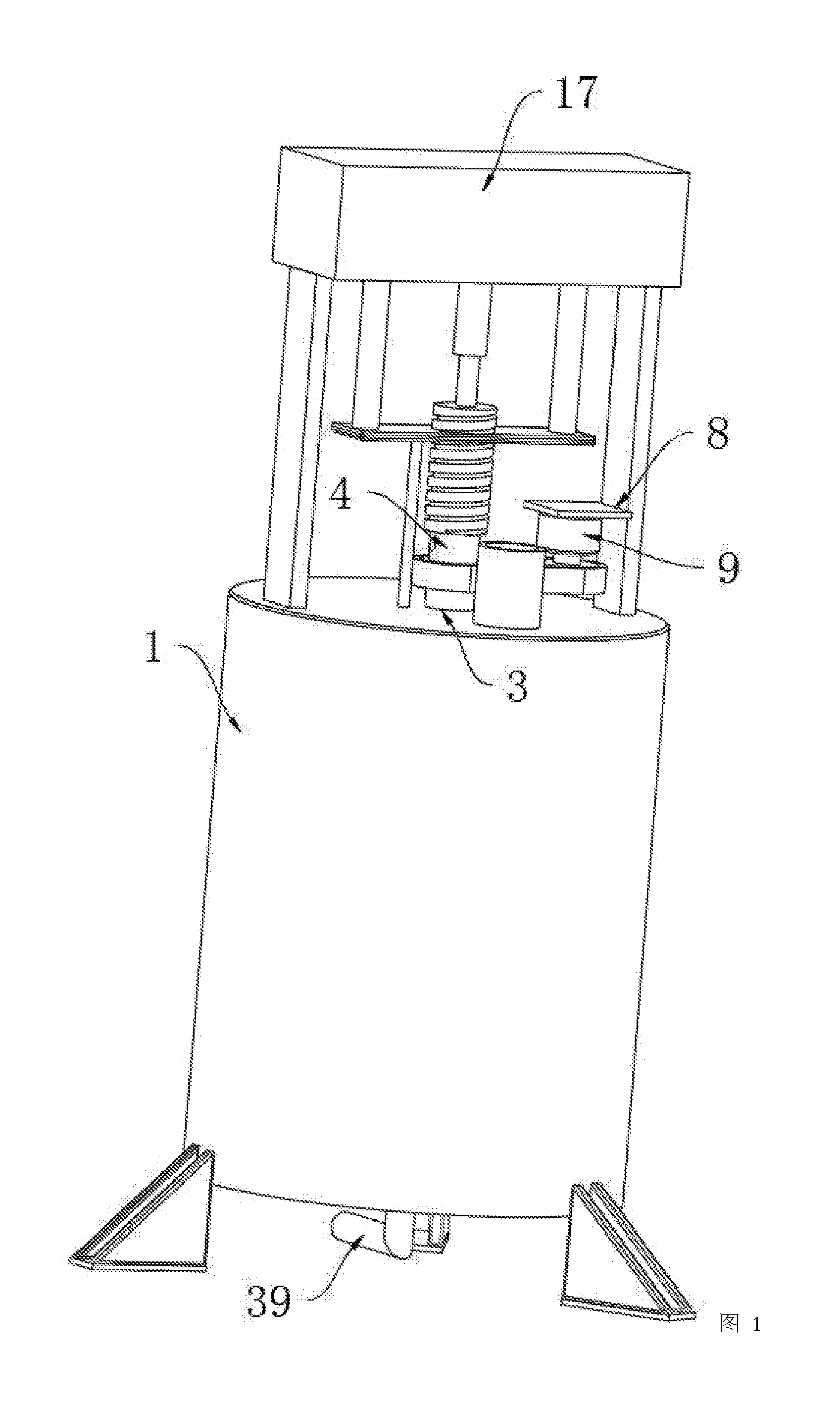

Abstract[English] Provided are a device for catalytic separation reaction of biodiesel and a use method therefor. The device for catalytic separation reaction of biodiesel comprises: a reactor (1), a bottom surface of which is provided with a discharge pipe (39); a carbon film (2) arranged inside the reactor (1) and used for the permeation of fatty acid methyl esters and glycerol; and a rotating hole (3) formed on the top surface of the reactor (1), wherein a stirring column (5) is movably mounted inside the rotating hole (3), a plurality of stirring rods (6) are arranged outside the stirring column (5), and two limiting grooves (34) are formed on the outer cylindrical surface of a rotating shaft (4). The rotating shaft (4) drives a reciprocating screw rod (18) to rotate, driving a piston plate (19) to compress the air; and the compressive force on piston blocks (14) in the stirring rods (6) gradually increases, driving scrapers (16) to slowly move outward so as to gradually scrap off the fatty acid methyl esters and glycerol by layer from the inner wall of the reactor, thereby achieving a better scraping effect and enhancing the oil yield from the reaction of feedstock oil.[French] L'invention concerne un dispositif pour la réaction de séparation catalytique de biodiesel et son procédé d'utilisation. Le dispositif pour la réaction de séparation catalytique de biodiesel comprend : un réacteur (1) dont une surface inférieure est pourvue d'un tuyau d'évacuation (39); un film de carbone (2) disposé à l'intérieur du réacteur (1) et utilisé pour la perméation d'esters méthyliques d'acides gras et de glycérol ; et un trou rotatif (3) formé sur la surface supérieure du réacteur (1), une colonne d'agitation (5) étant montée mobile à l'intérieur du trou rotatif (3), une pluralité de tiges d'agitation (6) étant disposées à l'extérieur de la colonne d'agitation (5) et deux rainures de limitation (34) étant formées sur la surface cylindrique externe d'un arbre rotatif (4). L'arbre rotatif (4) entraîne une tige de vis à va-et-vient (18) en rotation, entraînant une plaque de piston (19) à comprimer l'air ; et la force de compression sur des blocs de piston (14) dans les tiges d'agitation (6) augmente progressivement, entraînant des racleurs (16) à se déplacer lentement vers l'extérieur de façon à racler progressivement les esters méthyliques d'acide gras et le glycérol par couche à partir de la paroi interne du réacteur, ce qui permet d'obtenir un meilleur effet de raclage et d'améliorer le rendement en huile à partir de la réaction d'huile de charge d'alimentation.[Chinese] 提供了一种用于生物柴油催化分离反应装置及其使用方法，用于生物柴油催化分离反应装置包括：反应器(1)，反应器(1)的底面设置有出料管(39)；碳膜(2)，设于反应器(1)的内部，用于脂肪酸甲酯和甘油通过；转动孔(3)，开设于所述反应器(1)的顶面，转动孔(3)的内部活动安装有搅拌柱(5)，搅拌柱(5)的外部设置有若干个搅拌杆(6)，转动轴(4)的外圆壁面开设有两个限位槽(34)；转动轴(4)带动往复丝杆(18)转动，带动活塞板(19)挤压空气，对搅拌杆(6)内的活塞块(14)的挤压力逐渐增大，带动刮板(16)向外侧缓慢移动，对反应器(1)内壁上的脂肪酸甲酯和甘油逐层刮落，有利于实现更好的刮落效果，提高原料油反应生成的得油率。
