WO2025179327 - ELEKTROLYSEVORRICHTUNG FÜR EINE ERZEUGUNG EINES BRENNSTOFFS
National phase entry is expected:
Publication Number
WO/2025/179327
Publication Date
04.09.2025
International Application No.
PCT/AT2025/060088
International Filing Date
28.02.2025
Title **
[German]
ELEKTROLYSEVORRICHTUNG FÜR EINE ERZEUGUNG EINES BRENNSTOFFS
[English]
ELECTROLYSIS DEVICE FOR PRODUCING A FUEL
[French]
DISPOSITIF D'ÉLECTROLYSE POUR PRODUIRE UN COMBUSTIBLE
Applicants **
AVL LIST GMBH
Inventors
PANDYA, Bhargav
NEUBAUER, Raphael
HOLLAUF, Manuel
Priority Data
A50178/2024
01.03.2024
AT
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| 译文 |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2026 | |
| EPO | Filing, Examination, Granting | 8107 | |
| Japan | Filing, Examination, Granting | 2154 | |
| South Korea | Filing, Examination, Granting | 2066 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
19,093
Contact Us
Abstract[German]
Die vorliegende Erfindung betrifft eine Elektrolysevorrichtung (100) für eine Erzeugung eines Brennstoffs (B) in Elektrolysezellen wenigstens eines Elektrolysestapels (110), aufweisend einen Luftzuführabschnitt (122) zur Zufuhr von Zuluft (ZL) zu einer Luftseite (120) des Elektrolysestapels (110) und einen Luftabführabschnitt (124) zur Abfuhr von Abluft (AL) von der Luftseite (120) des Elektrolysestapels (110), weiter aufweisend einen Wasserzuführabschnitt (132) zur Zufuhr von Wasser (W) zu einer Brennstoffseite (130) des Elektrolysestapels (110) und einen Brennstoffabführabschnitt (134) zur Abfuhr von Brennstoffgemisch (BG), aufweisend Brennstoff (B) und Wasser (W), von der Brennstoffseite (130) des Elektrolysestapels (110), wobei der Brennstoffabführabschnitt (134) eine Kondensatorvorrichtung (140) aufweist für eine Kühlung des Brennstoffgemischs (BG) unter eine Kondensationstemperatur von Wasser (W), für ein Kondensieren und Abtrennen des Wassers (W) von dem Brennstoff (B), wobei im Brennstoffabführabschnitt (134) stromaufwärts der Kondensatorvorrichtung (140) ein Brennstoffgemisch-Zuluft-Wärmetauscher (150) in wärmeübertragendem Kontakt mit dem Luftzuführabschnitt (122) angeordnet ist für eine Übertragung von Wärme vom Brennstoffgemisch (BG) in die Zuluft (ZL).[English]

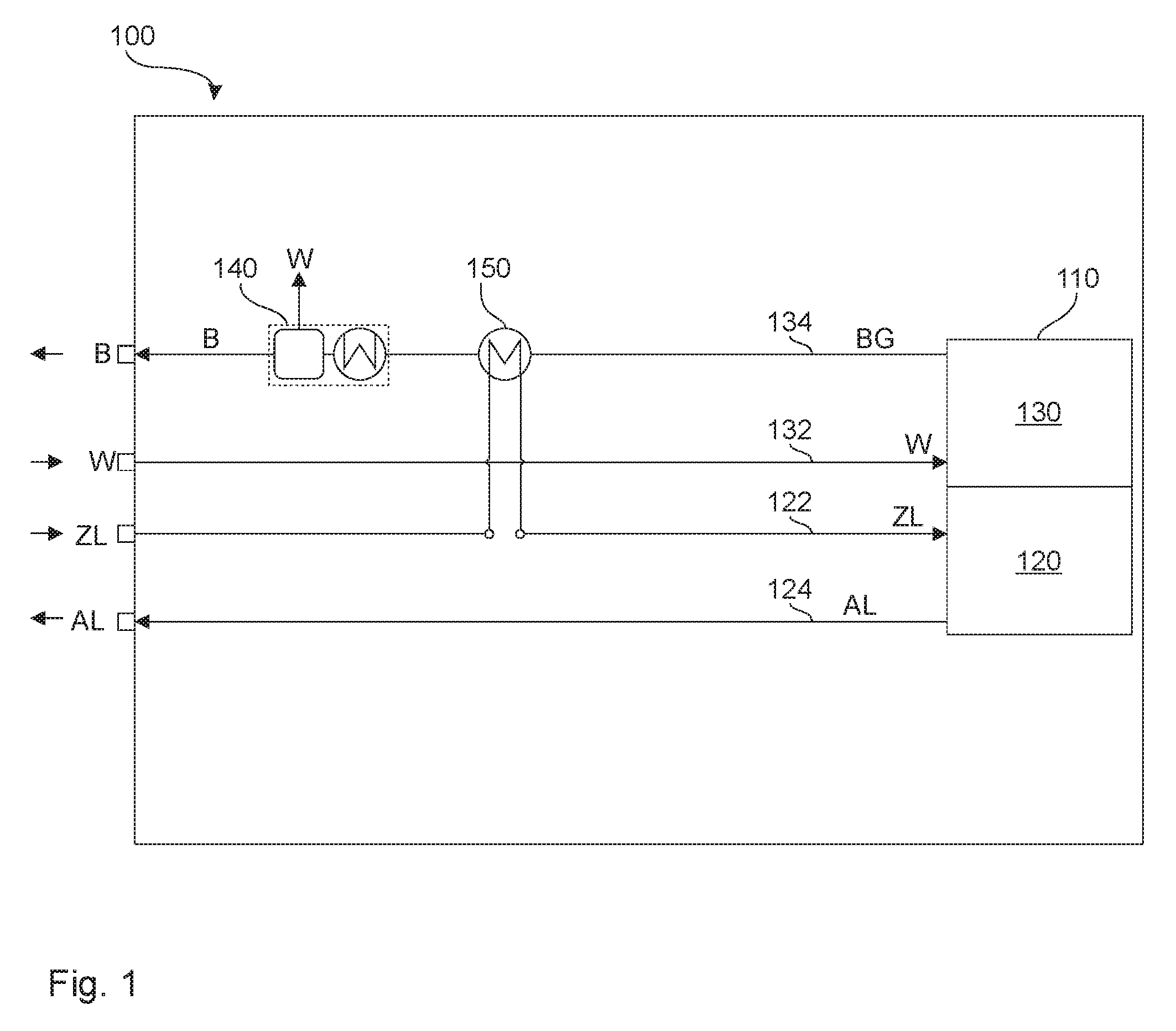

The present invention relates to an electrolysis device (100) for producing a fuel (B) in electrolysis cells of at least one electrolysis stack (110), comprising an air supply portion (122) for supplying feed air (ZL) to an air side (120) of the electrolysis stack (110) and an air discharge portion (124) for discharging exhaust air (AL) from the air side (120) of the electrolysis stack (110), and also comprising a water supply portion (132) for supplying water (W) to a fuel side (130) of the electrolysis stack (110) and a fuel discharge portion (134) for discharging fuel mixture (BG), which comprises fuel (B) and water (W), from the fuel side (130) of the electrolysis stack (110), wherein: the fuel discharge portion (134) has a condenser device (140) for cooling the fuel mixture (BG) to below a condensation temperature of water (W), for condensing the water (W) and separating the water from the fuel (B); in the fuel discharge portion (134), upstream of the condenser device (140), a fuel-mixture/feed-air heat exchanger (150) is arranged in heat-transferring contact with the air supply portion (122) for transferring heat from the fuel mixture (BG) to the feed air (ZL).[French]
La présente invention concerne un dispositif d'électrolyse (100) destiné à assurer la production d'un combustible (B) dans des cellules électrolytiques d'au moins un empilement d'électrolyseurs (110), ledit dispositif comportant une partie d'amenée d'air (122) destinée à assurer l'acheminement d'air d'alimentation (ZL) jusqu'à un côté air (120) de l'empilement d'électrolyseurs (110) et une partie d'évacuation d'air (124) destinée à évacuer de l'air vicié (AL) du côté air (120) de l'empilement d'électrolyseurs (110), ledit dispositif comportant en outre une partie d'amenée d'eau (132) destinée à assurer l'amenée d'eau (W) jusqu'à un côté combustible (130) de l'empilement d'électrolyseurs (110) et une partie d'évacuation de combustible (134) destinée à évacuer du mélange de combustible (BG), présentant du combustible (B) et de l'eau (W), du côté combustible (130) de l'empilement d'électrolyseurs (110), la partie d'évacuation de combustible (134) comportant un dispositif condenseur (140) destiné à refroidir du mélange de combustible (BG) à une température inférieure à la température de condensation de l'eau (W), de manière à assurer une condensation et une séparation de l'eau (W) du combustible (B), un échangeur de chaleur de mélange de combustible et d'air (150) étant disposé dans la partie d'évacuation de combustible (134) en amont du dispositif condenseur (140), de manière à assurer un transfert de chaleur du mélange de combustible (BG) à l'air d'alimentation (ZL).
