WO2024023626 - ELECTROMAGNETIC IMAGING FOR LARGE STORAGE BINS USING FERRITE LOADED SHIELDED HALF-LOOP ANTENNAS
National phase entry:
Publication Number
WO/2024/023626
Publication Date
01.02.2024
International Application No.
PCT/IB2023/057214
International Filing Date
14.07.2023
Title **
[English]
ELECTROMAGNETIC IMAGING FOR LARGE STORAGE BINS USING FERRITE LOADED SHIELDED HALF-LOOP ANTENNAS
[French]
IMAGERIE ÉLECTROMAGNÉTIQUE POUR DE GRANDS BACS DE STOCKAGE À L'AIDE D'ANTENNES EN DEMI-BOUCLE BLINDÉES CHARGÉES EN FERRITE
Applicants **
GSI ELECTRONIQUE INC
UNIVERSITY OF MANITOBA
Inventors
MOHAMADI, Taghi Cena
GILMORE, Colin Gerald
ASEFI, Mohammad
Priority Data
3169353
28.07.2022
CA
63/369,710
28.07.2022
US
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
CIPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2340 | |
| EPO | Filing, Examination, Granting | 12800 | |
| Japan | Filing, Examination, Granting | 2320 | |
| South Korea | Filing, Examination, Granting | 2408 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
24,608
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Contact Us
Abstract[English]

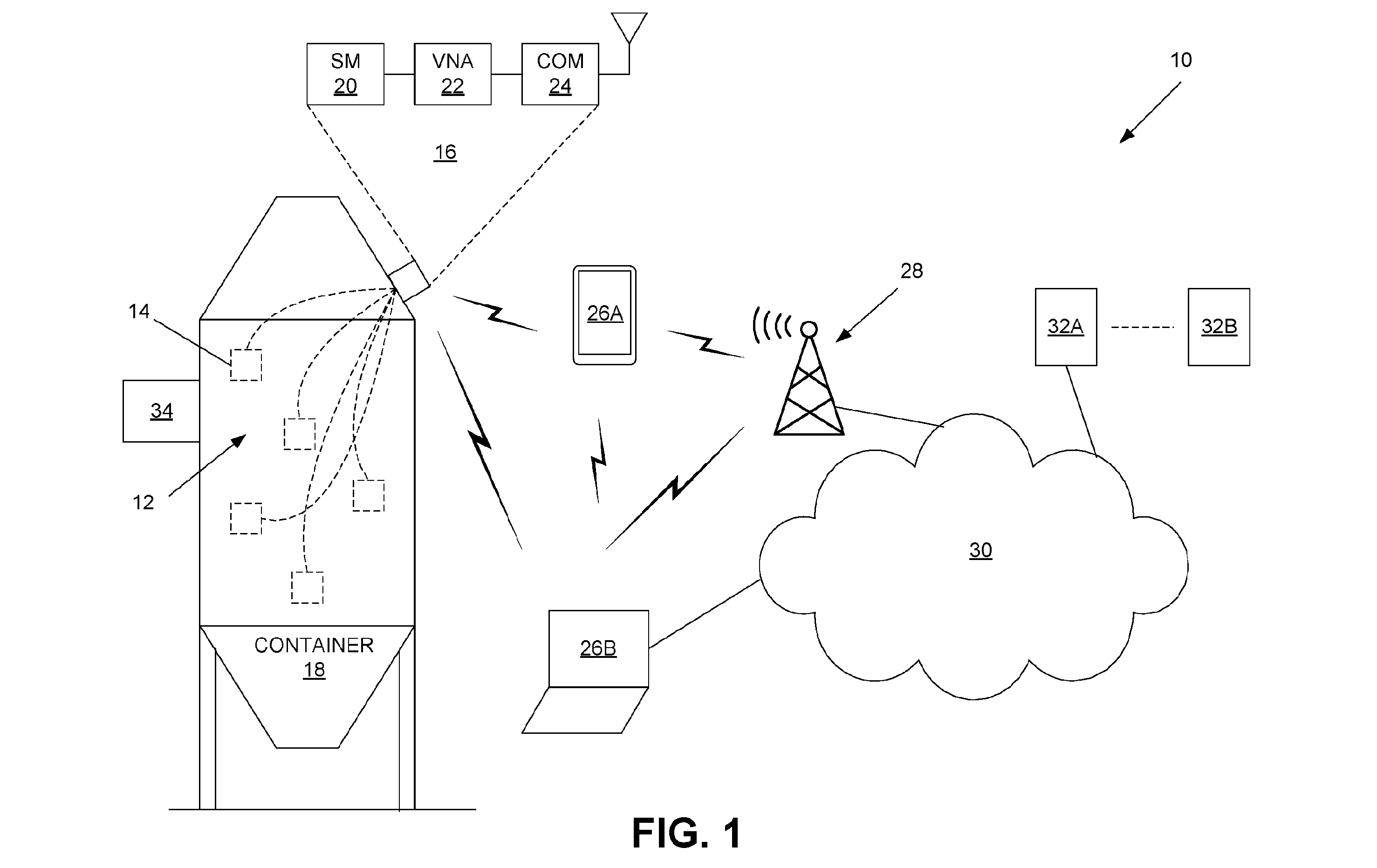

In one embodiment, a method implemented by an electromagnetic imaging system for imaging material within a metal container, the method comprising: transmitting to, and receiving signals from, a plurality of antennas attached to an interior wall of the metal container, the signals delivered over a plurality of channels, each of the plurality of antennas comprising a ferrite loaded, shielded half-loop antenna; measuring a plurality of scattering parameters (S-parameters) for all of the plurality of channels; calibrating the measurements; and providing an image of the material using an inversion algorithm based on the calibrated measurements.[French]
La présente invention porte, dans un mode de réalisation, sur un procédé mis en œuvre par un système d'imagerie électromagnétique pour imager un matériau à l'intérieur d'un récipient métallique, le procédé consistant : à transmettre des signaux à une pluralité d'antennes fixées à une paroi intérieure du récipient métallique, et à recevoir ceux-ci en provenance de la pluralité d'antennes, les signaux étant délivrés sur une pluralité de canaux, chaque antenne de la pluralité d'antennes comprenant une antenne en demi-boucle blindée chargée en ferrite ; à mesurer une pluralité de paramètres de diffusion (paramètres S) pour tous les canaux de la pluralité de canaux ; à étalonner les mesures ; et à fournir une image du matériau à l'aide d'un algorithme d'inversion sur la base des mesures étalonnées.
