WO2026131964 - LIQUID TREATMENT CARTRIDGE AND SYSTEM

National phase entry is expected:
Publication Number WO/2026/131964
Publication Date 25.06.2026
International Application No. PCT/EP2025/087586
International Filing Date 17.12.2025
Title **
[English] LIQUID TREATMENT CARTRIDGE AND SYSTEM
[French] CARTOUCHE ET SYSTÈME DE TRAITEMENT DE LIQUIDE
Applicants **
BRITA SE
Inventors
BERNARD, Dominik
HARTMANN, Tim
Priority Data
24221629.9   19.12.2024   EP
Application details
Total Number of Claims/PCT *
Number of Independent Claims *
Number of Priorities *
Number of Multi-Dependent Claims *
Number of Drawings *
Pages for Publication *
Number of Pages with Drawings *
Pages of Specification *
*
Number of Office Actions *
*
International Searching Authority
*
Recordal of a Change of the Applicant's Name/Address
*
Type of Assignment
*
Applicant's Legal Status
*
*
*
*
*
*
Entry into National Phase under
*
Patent Delivery
*
Translation

* The data is based on automatic recognition. Please verify and amend if necessary.

** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.

Quotation for National Phase entry

Country StagesTotal
China Filing, Examination, Granting2383
EPO Filing, Examination, Granting9577
Japan Filing, Examination, Granting2232
South Korea Filing, Examination, Granting2109
USA Filing, Examination, Granting4740
MasterCard Visa
Total: 21,041
Contact Us

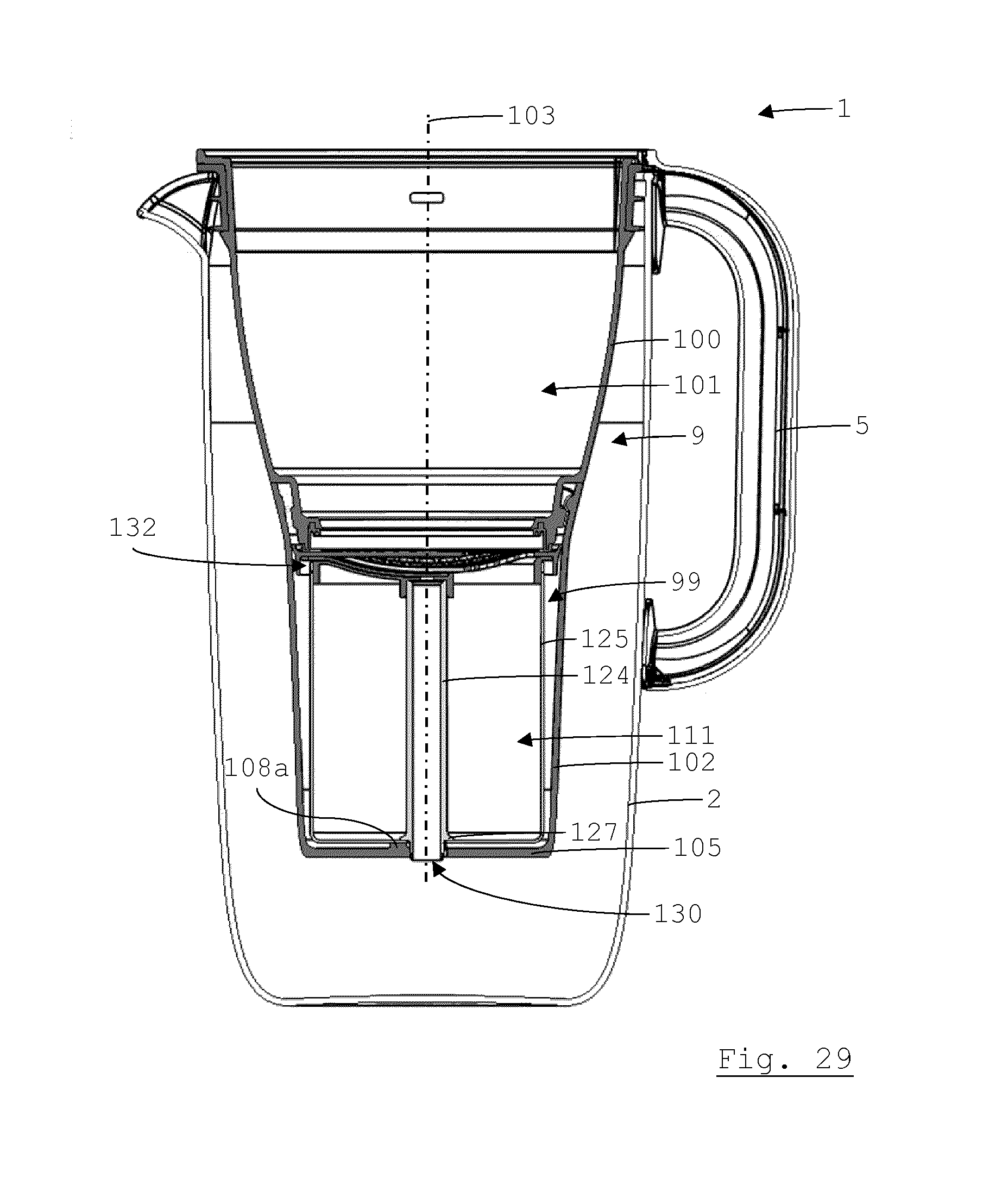

Abstract[English] A liquid treatment cartridge comprises a housing comprising a capping part (18;78;112,113) and a vessel-forming part (19;79;110), joined to each other to enclose a housing interior (20;80;111;111'). The housing comprises a laterally protruding circumferential rim (23;84;118;139). At least the vessel-forming part (19;79;110) is placeable in a cartridge-receiving chamber (11;55;66;104) of a liquid treatment system (1) such that the rim (23;84;118;139) engages a co-operating part (26;59;77) of the liquid treatment system (1) along a surface (25;141,142) of engagement of the rim (23;84;118;139) to prevent a flow of liquid through a mouth (15;57;68) of the cartridge-receiving chamber (11;55;66;104) past the housing of the liquid treatment cartridge. The surface (25;141,142) of engagement extends in a loop around an axis (21,81;114;114') of the housing extending from an axial end of the housing at which the capping part (18;78;112,113) is provided to an opposite axial end of the housing. The surface (25;141,142) of engagement encloses part of an exterior surface of the housing. The capping part (18;78;112,113) comprises at least one liquid inlet for entry of liquid into the housing interior (20;80;111;111') through the enclosed exterior surface part. The housing comprises at least one venting channel for venting of the cartridge-receiving chamber (11;55;66;104) once the liquid treatment cartridge has been inserted, having at least one inlet (41;95a,b;132;145) for gas through the exterior surface at the rim (23;84;139) and at least one outlet (50;96a,b;130) for gas. The at least one inlets (41;95a,b;132;145) for gas are located outside the enclosed part of the exterior surface. The at least one outlets (50;96a,b;130) for gas are separated from the enclosed part of the exterior surface by at least one of the surface (25;141,142) of engagement and the housing.[French] L'invention concerne une cartouche de traitement de liquide comprenant un boîtier avec une partie de fermeture (18 ; 78 ; 112 ; 113) et une partie formant un récipient (19 ; 79 ; 110), reliées l'une à l'autre de manière à délimiter un espace interne de boîtier (20 ; 80 ; 111 ; 111′). Le boîtier comprend un rebord circonférentiel faisant saillie latéralement (23 ; 84 ; 118 ; 139). Au moins la partie formant un récipient (19 ; 79 ; 110) peut être placée dans une chambre de réception de cartouche (11 ; 55 ; 66 ; 104) d'un système de traitement de liquide (1), de sorte que le rebord (23 ; 84 ; 118 ; 139) vienne en prise avec une partie d'interaction (26 ; 59 ; 77) du système de traitement de liquide (1) le long d'une surface (25 ; 141, 142) de mise en prise du rebord (23 ; 84 ; 118 ; 139) pour afin d'un écoulement de liquide à travers une ouverture (15 ; 57 ; 68) de la chambre de réception de cartouche (11 ; 55 ; 66 ; 104) au-delà du boîtier de la cartouche de traitement de liquide. La surface (25 ; 141, 142) de mise en prise s'étend en boucle autour d'un axe (21, 81 ; 114 ; 114′) du boîtier allant d'une extrémité axiale du boîtier à laquelle la partie de recouvrement (18 ; 78 ; 112, 113) est disposée jusqu'à une extrémité axiale opposée du boîtier. La surface (25 ; 141, 142) de mise en prise entoure une partie d'une surface externe du boîtier. La partie de fermeture (18 ; 78 ; 112, 113) comprend au moins une entrée de liquide pour l'entrée de liquide dans l'intérieur de boîtier (20 ; 80 ; 111 ; 111′) à travers la partie de surface externe fermée. Le boîtier comprend au moins un canal de ventilation pour la mise à l'air libre de la chambre de réception de cartouche (11 ; 55 ; 66 ; 104) une fois que la cartouche de traitement de liquide a été insérée, avec au moins une entrée (41 ; 95a,b ; 132 ; 145) pour le gaz à travers la surface externe sur le rebord (23 ; 84 ; 139) et au moins une sortie (50 ; 96a,b ; 130) pour le gaz. Lesdites entrées (41 ; 95a,b ; 132 ; 145) de gaz sont situées à l'extérieur de la partie fermée de la surface externe. La ou les sorties (50 ; 96a,b ; 130) pour le gaz sont séparées de la partie fermée de la surface externe par au moins l'une de la surface (25 ; 141, 142) de mise en prise et le boîtier.
