WO2026139259 - STATOR EINER ELEKTRISCHEN MASCHINE MIT NUTVERSCHLUSSHÜLSE
National phase entry is expected:
Publication Number
WO/2026/139259
Publication Date
02.07.2026
International Application No.
PCT/EP2025/087078
International Filing Date
15.12.2025
Title **
[German]
STATOR EINER ELEKTRISCHEN MASCHINE MIT NUTVERSCHLUSSHÜLSE
[English]
STATOR OF AN ELECTRIC MACHINE, COMPRISING A SLOT CLOSURE SLEEVE
[French]
STATOR DE MACHINE ÉLECTRIQUE COMPRENANT UN MANCHON DE FERMETURE DE FENTE
Applicants **
ROBERT BOSCH GMBH
Inventors
BENSING, Felix
STAMMLER, Jannik
RIEDL, Johannes
KUEHBACHER, Daniel
Priority Data
102024139596.6
23.12.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2003 | |
| EPO | Filing, Examination, Granting | 8249 | |
| Japan | Filing, Examination, Granting | 2181 | |
| South Korea | Filing, Examination, Granting | 2038 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
19,211
Contact Us
Abstract[German]
Die vorliegende Erfindung betrifft einen Stator (1) einer elektrischen Maschine (10), der Stator (1) aufweisend: einen Statorkörper (2), der sich ringförmig um eine Statorachse (100) erstreckt, wobei der Statorkörper (2) eine Vielzahl von Statorzähnen (3) und zwischen den Statorzähnen (3) ausgebildete Statornuten (4) aufweist, und eine Nutverschlusshülse (5), insbesondere ein Spaltrohr, die zum radialen Verschließen der Statornuten (4) ausgebildet ist und entlang eines Hülsenumfangs (5a) zumindest einen Hülsenstreifen (6) aufweist, der sich ringförmig oder teilringförmig um die Statorachse (100) erstreckt und an zumindest einem Stoß von zwei Streifenenden (6a) zumindest einen sich in axialer Richtung (200) bezüglich der Statorachse (100) erstreckenden Hülsenschlitz (5b) ausbildet, dadurch gekennzeichnet, dass an oder zwischen zwei benachbarten Streifenenden (6a) des zumindest einen Hülsenstreifens (6) jeweils zumindest ein Formschlusselement (7) vorgesehen ist zum formschlüssigen Befestigen oder Verspannen der zwei benachbarten Streifenenden (6a) am Statorkörper (2).[English]

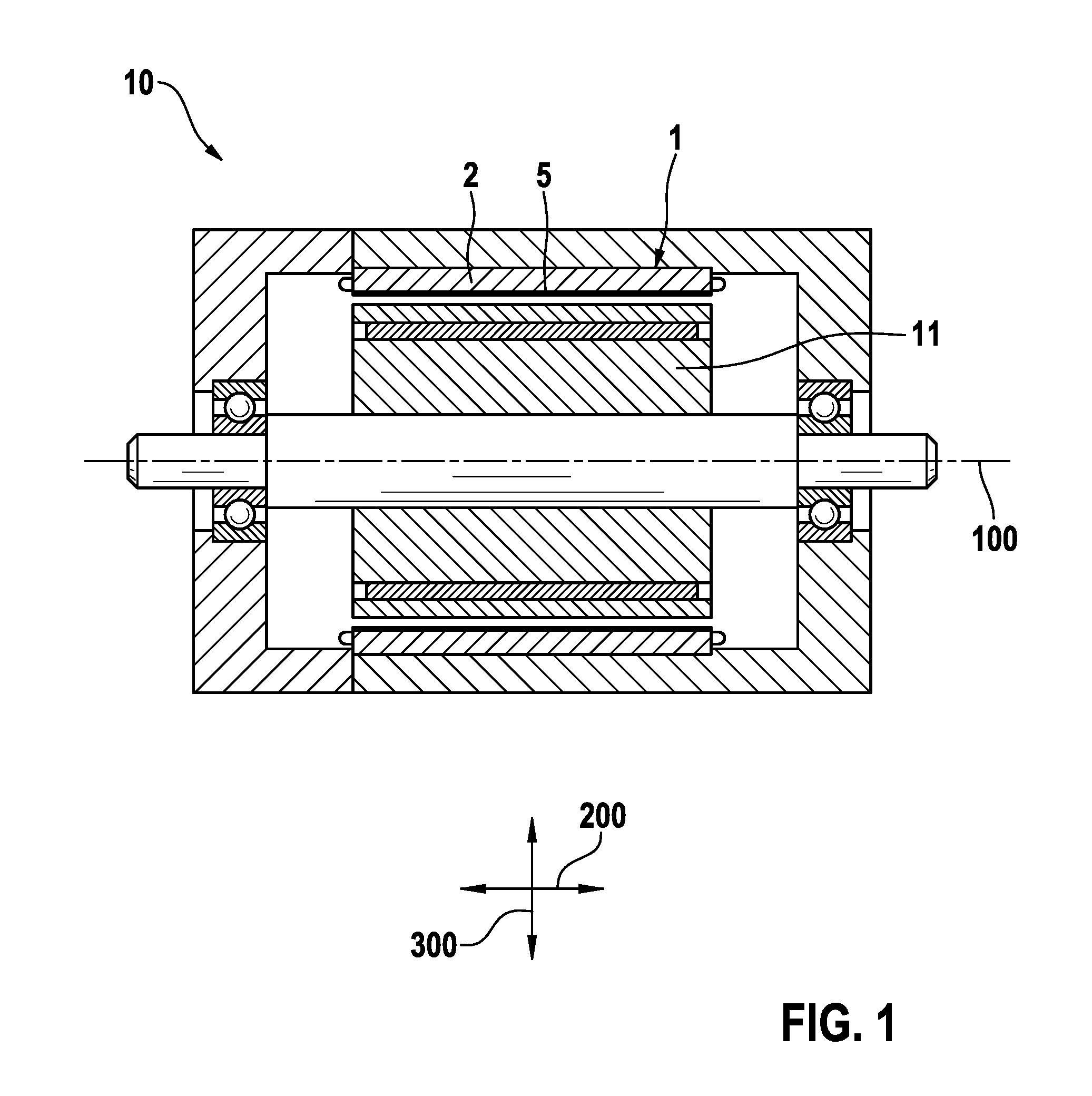

The invention relates to a stator (1) of an electric machine (10), the stator (1) comprising: a stator body (2) which extends annularly about a stator axis (100), the stator body (2) having a plurality of stator teeth (3) and stator slots (4) formed between the stator teeth (3); and a slot closure sleeve (5), in particular a can, which is designed to radially close the stator slots (4) and has, along the sleeve circumference (5a), at least one sleeve strip (6) which extends annularly or partially annularly about the stator axis (100) and forms, at at least one joint between two strip ends (6a), at least one sleeve slot (5b) which extends in the axial direction (200) with respect to the stator axis (100), the stator being characterized in that at least one form-fitting element (7) is provided on or between each pair of adjacent strip ends (6a) of the at least one sleeve strip (6) in order to produce a form-fitting attachment or bracing between the two adjacent strip ends (6a) on the stator body (2).[French]
L'invention concerne un stator (1) d'une machine électrique (10), le stator (1) comprenant : un corps de stator (2) qui s'étend de manière annulaire autour d'un axe de stator (100), le corps de stator (2) ayant une pluralité de dents de stator (3) et des fentes de stator (4) formées entre les dents de stator (3) ; et un manchon de fermeture de fente (5), en particulier une boîte, qui est conçu pour fermer radialement les fentes de stator (4) et présente, le long de la circonférence de manchon (5a), au moins une bande de manchon (6) qui s'étend de manière annulaire ou partiellement annulaire autour de l'axe de stator (100) et forme, au niveau d'au moins une jonction entre deux extrémités de bande (6a), au moins une fente de manchon (5b) qui s'étend dans le sens axial (200) par rapport à l'axe de stator (100), le stator étant caractérisé en ce qu'au moins un élément de complémentarité de forme (7) est disposé sur ou entre chaque paire d'extrémités de bande adjacentes (6a) de la ou des bandes de manchon (6) afin de produire une fixation ou un renforcement par complémentarité de forme entre les deux extrémités de bande adjacentes (6a) sur le corps de stator (2).
