WO2026131448 - POLROHR FÜR EINEN AKTUATOR
National phase entry is expected:
Publication Number
WO/2026/131448
Publication Date
25.06.2026
International Application No.
PCT/EP2025/086598
International Filing Date
11.12.2025
Title **
[German]
POLROHR FÜR EINEN AKTUATOR
[English]
POLE TUBE FOR AN ACTUATOR
[French]
TUBE POLAIRE POUR ACTIONNEUR
Applicants **
ROBERT BOSCH GMBH
Inventors
BERGMANN, Philipp
STRAUSS, Klemens
STITZ, Matthias
BEDNARZ, Timote
Priority Data
102024139194.4
20.12.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1887 | |
| EPO | Filing, Examination, Granting | 8257 | |
| Japan | Filing, Examination, Granting | 2051 | |
| South Korea | Filing, Examination, Granting | 1782 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,717
Contact Us
Abstract[German]
Polrohr (1) für einen als Ventilmagnet ausgeführten Aktuator (2), zumindest umfassend einen Polkernabschnitt (3) und einen sich entlang einer axialen Richtung (4) unmittelbar an den Polkernabschnitt (3) anschließenden Rohrabschnitt (5), in dem ein Anker (6) des Aktuators (2) entlang der axialen Richtung (4) bewegbar anordenbar ist, wobei der Polkernabschnitt (3) und der Rohrabschnitt (5) zusammen einstückig und aus einem magnetisierbaren Werkstoff ausgeführt sind, wobei der Rohrabschnitt (5) frei von Abschnitten ausgeführt ist, in denen eine Wandstärke (7) des Rohrabschnitts (5) zur Beeinflussung einer Magnetkraftkennlinie des Aktuators (2) lokal verjüngt ausgeführt ist.[English]

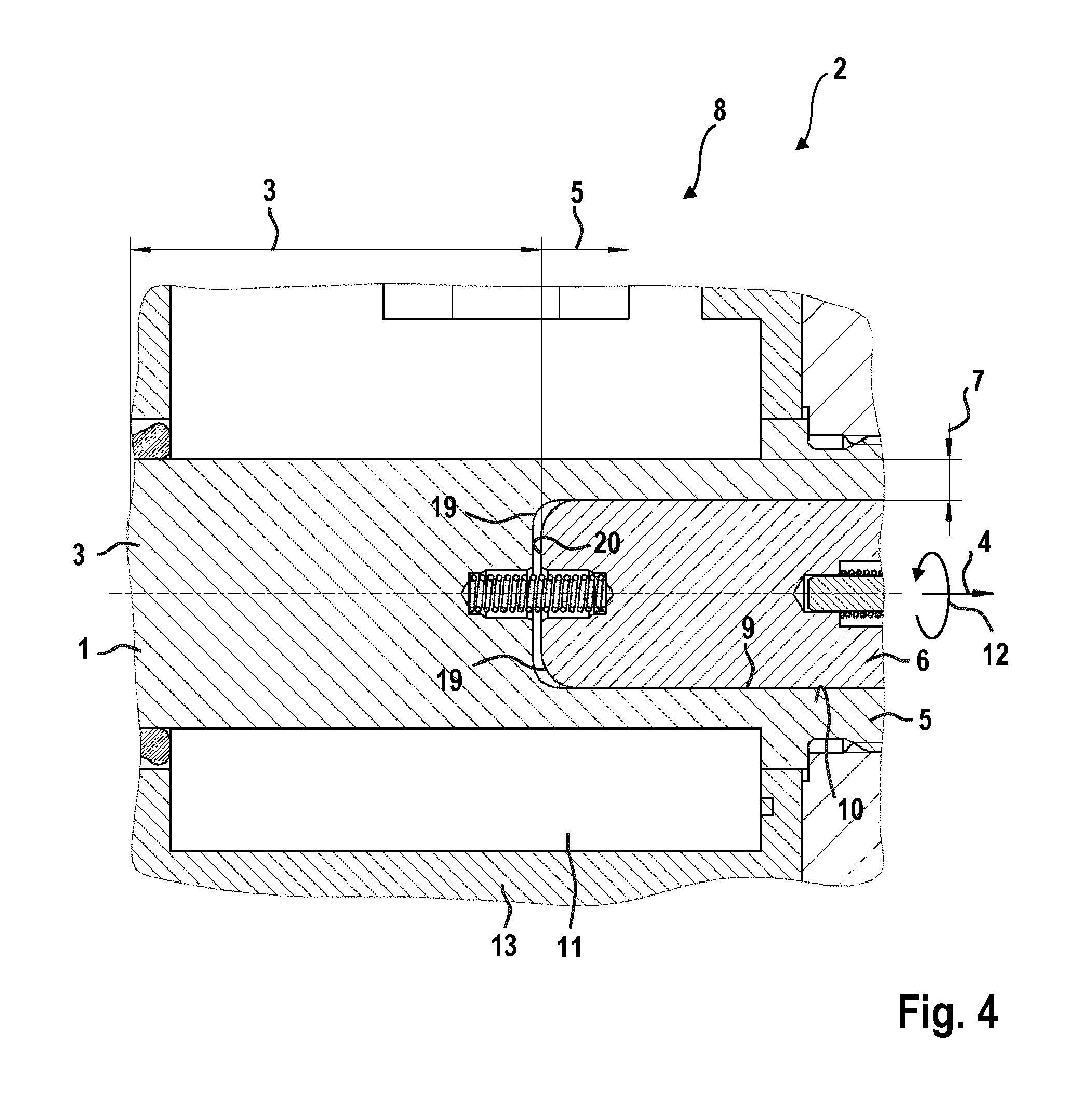

The invention relates to a pole tube (1) for an actuator (2) designed as a valve magnet, at least comprising a pole core section (3) and a tube section (5) which directly adjoins the pole core section (3) along an axial direction (4) and in which an armature (6) of the actuator (2) can be arranged so as to be movable along the axial direction (4), wherein the pole core section (3) and the tube section (5) are formed together in a single piece and are made of a magnetisable material, wherein the tube section (5) is free of sections in which the wall thickness (7) of the tube section (5) is designed to be locally tapered in order to influence a magnetic force characteristic curve of the actuator (2).[French]
L'invention concerne un tube polaire (1) pour un actionneur (2) conçu comme un aimant de vanne, comprenant au moins une section de noyau polaire (3) et une section de tube (5) qui est directement adjacente à la section de noyau polaire (3) le long d'une direction axiale (4) et dans laquelle une armature (6) de l'actionneur (2) peut être agencée de manière à être mobile le long de la direction axiale (4), la section de noyau polaire (3) et la section de tube (5) étant formées ensemble d'un seul tenant et étant constituées d'un matériau magnétisable, la section de tube (5) étant exempte de sections dans lesquelles l'épaisseur de paroi (7) de la section de tube (5) est conçue pour être localement décroissante afin d'influencer une courbe caractéristique de force magnétique de l'actionneur (2).
