WO2026130844 - SCHALLWANDLER
National phase entry is expected:
Publication Number
WO/2026/130844
Publication Date
25.06.2026
International Application No.
PCT/EP2025/081907
International Filing Date
05.11.2025
Title **
[German]
SCHALLWANDLER
[English]
SOUND TRANSDUCER
[French]
TRANSDUCTEUR ACOUSTIQUE
Applicants **
ROBERT BOSCH GMBH
Inventors
RUTSCH, Matthias
KARIOUH, Ahmed
TREPTOW, Thomas
BAYARSAIKHAN, Bayar
Priority Data
102024212048.0
17.12.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1887 | |
| EPO | Filing, Examination, Granting | 8257 | |
| Japan | Filing, Examination, Granting | 2051 | |
| South Korea | Filing, Examination, Granting | 1782 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,717
Contact Us
Abstract[German]
Die vorliegende Erfindung betrifft einen Schallwandler (1), insbesondere Ultraschallwandler, aufweisend einen Membrantopf (2) mit einer Seitenwand (3) und einer stirnseitigen Membran (4), wobei innerhalb des Membrantopfs (2) zumindest zwei Anregungselemente (5), insbesondere Piezoelemente, auf der Membran (4) aufgebracht sind, wobei zwischen den Anregungselementen (5) auf der Membran (4) zumindest ein Steg (6) aufgebracht, wobei der Steg (6) mit der Membran (4) verbunden oder einstückig ausgebildet ist, wobei sich der Steg (6) zwischen zwei Bereichen der Seitenwand (3) erstreckt und die Anregungselemente (5) mechanisch voneinander trennt, undwobei die Anregungselemente (5) separat voneinander ansteuerbar sind.[English]

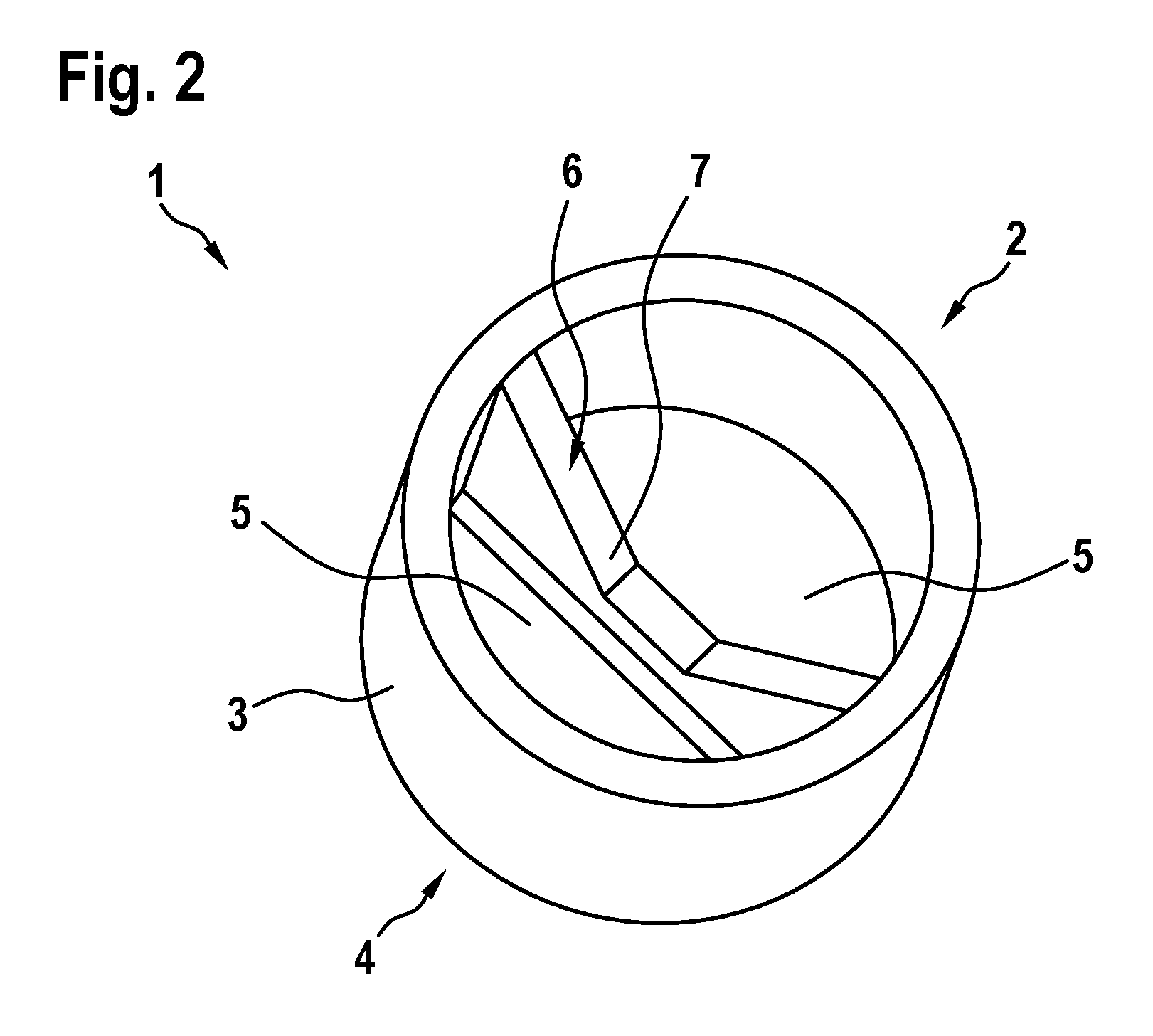

The present invention relates to a sound transducer (1), in particular an ultrasonic transducer, having a diaphragm cup (2) with a side wall (3) and an end diaphragm (4), at least two excitation elements (5), in particular piezo elements, being mounted on the diaphragm (4) within the diaphragm cup (2), at least one web (6) being mounted on the diaphragm (4) between the excitation elements (5), the web (6) being connected to or formed integrally with the diaphragm (4), the web (6) extending between two regions of the side wall (3) and mechanically separating the excitation elements (5) from one another, and the excitation elements (5) being controllable separately from one another.[French]
La présente invention concerne un transducteur acoustique (1), notamment ultrasonore, comportant une coupelle (2) avec une paroi latérale (3) et une membrane d'extrémité (4), au moins deux éléments d'excitation (5), notamment piézoélectriques, étant montés sur la membrane (4) au sein de la coupelle (2), au moins une âme (6) étant montée sur la membrane (4) entre les éléments d'excitation (5), l'âme (6) étant reliée ou formée d'un seul tenant avec la membrane (4), l'âme (6) s'étendant entre deux régions de la paroi latérale (3) et séparant mécaniquement les éléments d'excitation (5) l'un de l'autre, et les éléments d'excitation (5) étant commandables séparément l'un de l'autre.
