WO2026130804 - A METHOD FOR CONTROLLING A CONVERTER SUBGROUP, CONVERTER SUBGROUP FOR A MODULAR MULTILEVEL CONVERTER AND MODULAR MULTILEVEL CONVERTER (MMC)
National phase entry is expected:
Publication Number
WO/2026/130804
Publication Date
25.06.2026
International Application No.
PCT/EP2025/080481
International Filing Date
22.10.2025
Title **
[English]
A METHOD FOR CONTROLLING A CONVERTER SUBGROUP, CONVERTER SUBGROUP FOR A MODULAR MULTILEVEL CONVERTER AND MODULAR MULTILEVEL CONVERTER (MMC)
[French]
PROCÉDÉ DE COMMANDE D'UN SOUS-GROUPE CONVERTISSEUR, SOUS-GROUPE CONVERTISSEUR POUR UN CONVERTISSEUR MULTINIVEAU MODULAIRE ET CONVERTISSEUR MULTINIVEAU MODULAIRE (MMC)
Applicants **
MASCHINENFABRIK REINHAUSEN GMBH
Inventors
MUNOZ AGUILAR, Raul Santiago
QORIA, Taoufik
SNOOK, Mark
Priority Data
24221782.6
19.12.2024
EP
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2003 | |
| EPO | Filing, Examination, Granting | 8240 | |
| Japan | Filing, Examination, Granting | 2200 | |
| South Korea | Filing, Examination, Granting | 2045 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
19,228
Contact Us
Abstract[English]

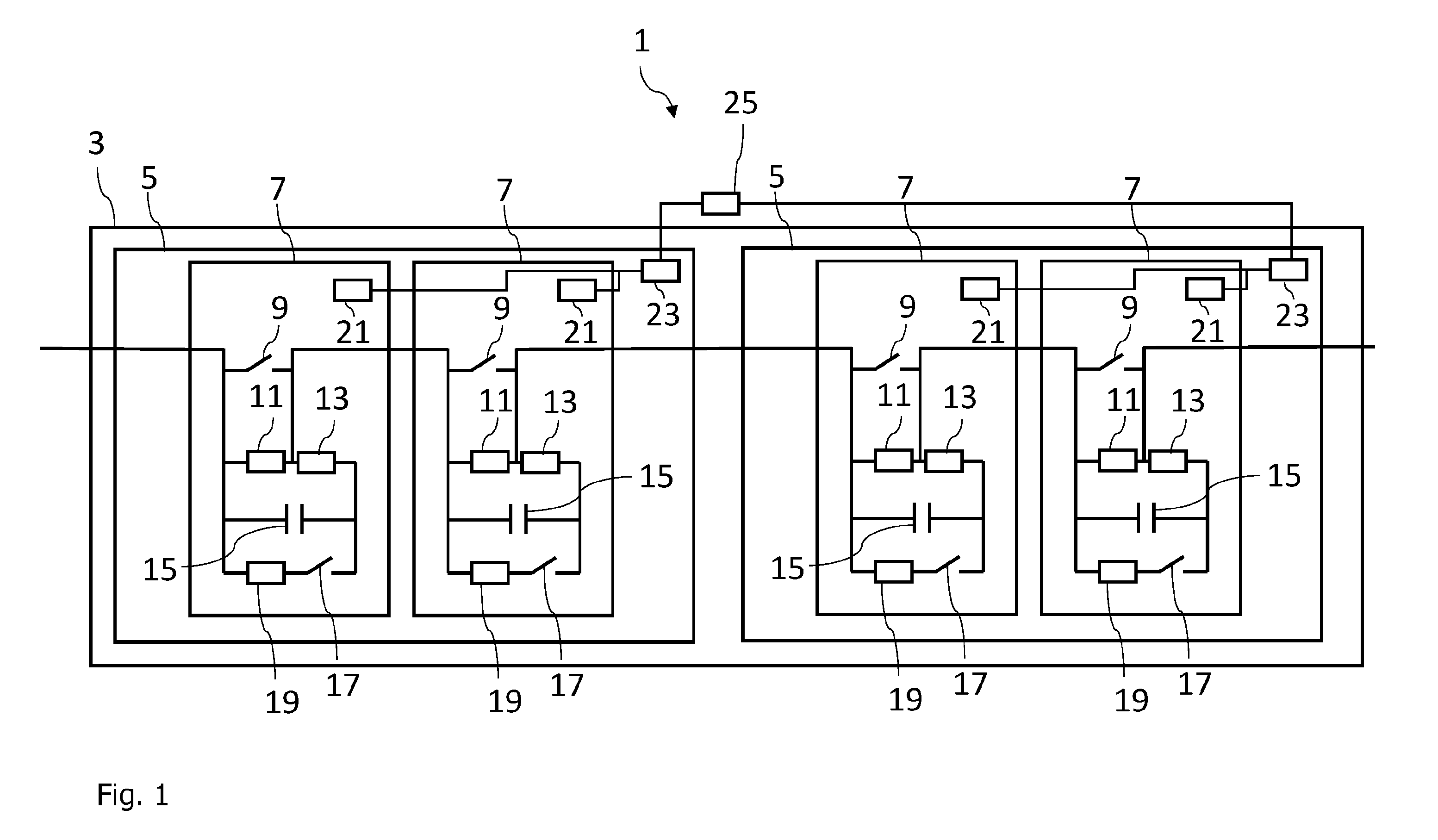

The present invention relates to a method for controlling a converter subgroup (3), wherein the converter subgroup (3) comprises a plurality of converter cells (7), each converter cell (7) being controlled by a first controller (21), at least two converter arrangements (5), each converter arrangement (5) being controlled by a second controller (23), wherein each converter arrangement (5) includes at least two of the plurality of converter cells (7), a third controller (25) controlling the at least two converter arrangements (5) by being in communication with each second controller (23), the method comprising the steps of determining a DC voltage of each one of the plurality of converter cells (7) to provide respective cell DC voltages, processing the respective cell DC voltages of each one of the at least two converter arrangements (5) to provide a DC measure, and using the processed DC measure at each one of the at least two second controllers (23) to control the at least two converter arrangements (5). The present invention further relates to a converter subgroup (3) for a Modular Multilevel Converter (MMC) (1) configured for carrying out a method according to the present invention and a MMC (1).[French]
La présente invention concerne un procédé de commande d'un sous-groupe convertisseur (3), le sous-groupe convertisseur (3) comprenant une pluralité de cellules de convertisseur (7), chaque cellule de convertisseur (7) étant commandée par un premier dispositif de commande (21), au moins deux agencements de convertisseur (5), chaque agencement de convertisseur (5) étant commandé par un deuxième dispositif de commande (23), chaque agencement de convertisseur (5) comprenant au moins deux de la pluralité de cellules de convertisseur (7), un troisième dispositif de commande (25) commandant lesdits au moins deux agencements de convertisseur (5) en étant en communication avec chaque deuxième dispositif de commande (23), le procédé comprenant les étapes consistant à déterminer une tension CC de chacune de la pluralité de cellules de convertisseur (7) pour fournir des tensions CC de cellules respectives, traiter les tensions CC de cellules respectives de chacun desdits au moins deux agencements de convertisseur (5) pour fournir une mesure CC, et utiliser la mesure CC traitée au niveau de chacun desdits au moins deux deuxièmes dispositifs de commande (23) pour commander lesdits au moins deux agencements de convertisseur (5). La présente invention concerne en outre un sous-groupe convertisseur (3) pour un convertisseur multiniveau modulaire (MMC) (1) configuré pour mettre en œuvre un procédé selon la présente invention et un MMC (1).
