WO2025082901 - WICKLUNG, KOMPONENTE FÜR EINE ELEKTRISCHE MASCHINE, ELEKTRISCHE MASCHINE, ELEKTRISCHER ACHSANTRIEB UND KRAFTFAHRZEUG
National phase entry is expected:
Publication Number
WO/2025/082901
Publication Date
24.04.2025
International Application No.
PCT/EP2024/078854
International Filing Date
14.10.2024
Title **
[German]
WICKLUNG, KOMPONENTE FÜR EINE ELEKTRISCHE MASCHINE, ELEKTRISCHE MASCHINE, ELEKTRISCHER ACHSANTRIEB UND KRAFTFAHRZEUG
[English]
WINDING, COMPONENT FOR AN ELECTRIC MACHINE, ELECTRIC MACHINE, ELECTRIC AXLE DRIVE, AND MOTOR VEHICLE
[French]
ENROULEMENT, COMPOSANT POUR UNE MACHINE ÉLECTRIQUE, MACHINE ÉLECTRIQUE, ENTRAÎNEMENT D'ESSIEU ÉLECTRIQUE ET VÉHICULE AUTOMOBILE
Applicants **
ZF FRIEDRICHSHAFEN AG
Inventors
XU, Kaijun
EBERT, Matthias
Priority Data
102023210354.0
20.10.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2076 | |
| EPO | Filing, Examination, Granting | 8763 | |
| Japan | Filing, Examination, Granting | 2265 | |
| South Korea | Filing, Examination, Granting | 2174 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
20,018
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Contact Us
Abstract[German]
Eine Wicklung (110) ist für eine Komponente (100) einer elektrischen Maschine (105) vorgesehen. Die Komponente (100) umfasst ein ringförmiges Blechpaket (115) mit einer Mehrzahl von sich axial durch das Blechpaket (115) erstreckenden Nuten (N) zum Aufnehmen zumindest eines Wickelstrangs (111 ) der Wicklung (110) in einer Mehrzahl von radial benachbart angeordneten Wickellagen (L1, L2, L3, L4, L5, L6). Die Wicklung (110) umfasst den Wickelstrang (111 ), der zumindest einen ersten Draht (U1) umfasst. Ein erster Teilabschnitt (220) des ersten Drahts (U1) überspannt eine Anzahl von Nuten des Blechpakets ohne Lagensprung (540) innerhalb einer Wickellage (L2) der Wickellagen, wobei ein zweiter Teilabschnitt (230) des ersten Drahts (U1) die Anzahl von Nuten des Blechpakets mit einem Lagensprung (550) über zwei Wickellagen hinweg überspannt.[English]

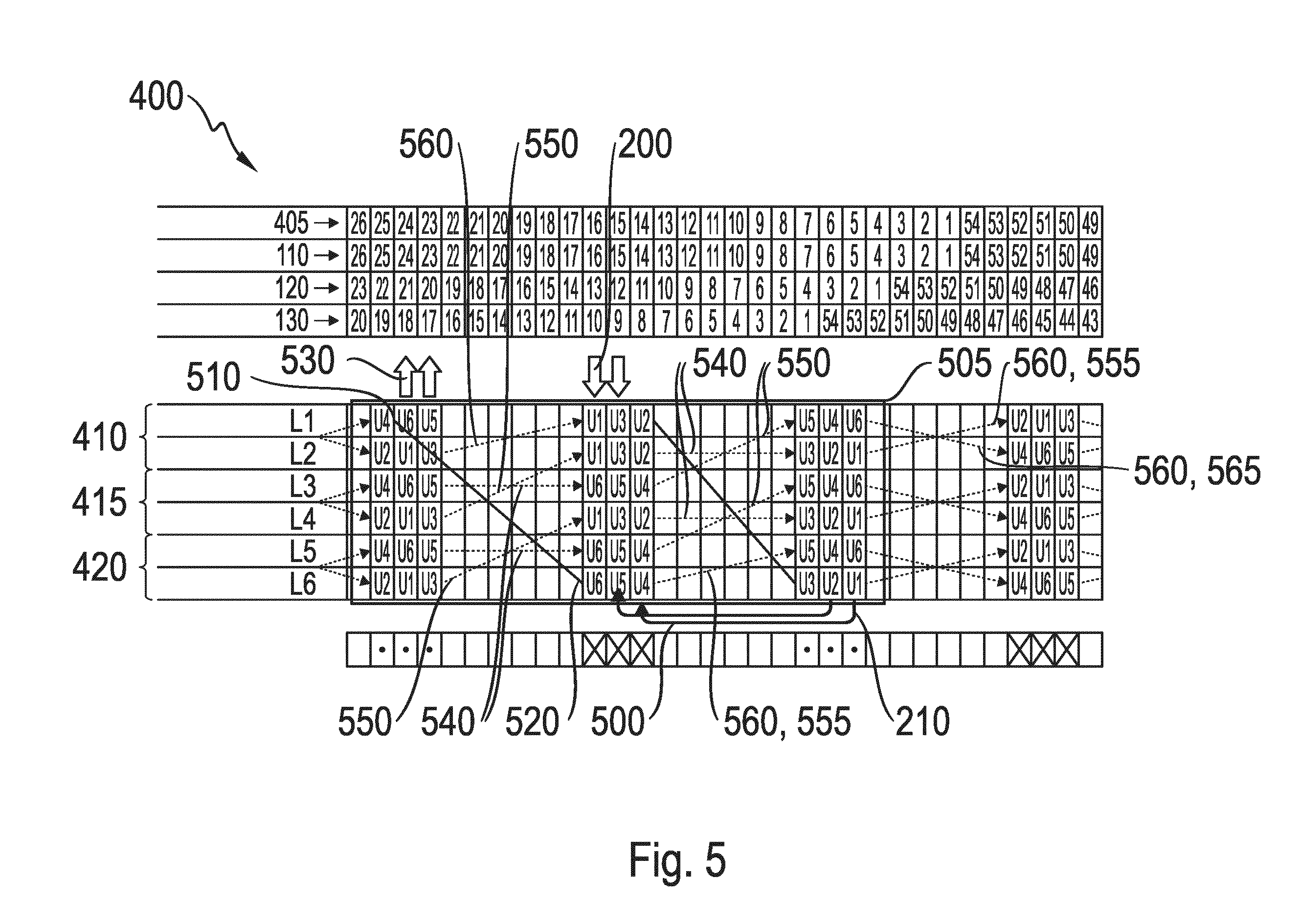

The invention relates to a winding (110) for a component (100) of an electric machine (105). The component (100) comprises an annular laminated core (115) with a plurality of slots (N), which extend axially through the laminated core (115), for receiving at least one winding section (111) of the winding (110) in a plurality of winding layers (L1, L2, L3, L4, L5, L6) arranged in a radially adjacent manner. The winding (110) comprises the winding section (111) which comprises at least one first wire (U1). A first sub-section (220) of the first wire (U1) spans a number of slots of the laminated core without a layer jump (540) within a winding layer (L2) of the winding layers, wherein a second sub-section (230) of the first wire (U1) spans the number of slots of the laminated core with a layer jump (550) over two winding layers away.[French]
La présente invention concerne un enroulement (110) pour un composant (100) d'une machine électrique (105). Le composant (100) comprend un noyau stratifié annulaire (115) ayant une pluralité de fentes (N), qui s'étendent axialement à travers le noyau stratifié (115), pour recevoir au moins une section d'enroulement (111) de l'enroulement (110) dans une pluralité de couches d'enroulement (L1, L2, L3, L4, L5, L6) disposées de manière radialement adjacente. L'enroulement (110) comprend la section d'enroulement (111) qui comprend au moins un premier fil (U1). Une première sous-section (220) du premier fil (U1) couvre un certain nombre de fentes du noyau stratifié sans saut de couche (540) à l'intérieur d'une couche d'enroulement (L2) parmi les couches d'enroulement, une seconde sous-section (230) du premier fil (U1) s'étendant sur le nombre de fentes du noyau stratifié avec un saut de couche (550) sur deux couches d'enroulement.
