WO2025061358 - POWER DISTRIBUTION SYSTEM
National phase entry is expected:
Publication Number
WO/2025/061358
Publication Date
27.03.2025
International Application No.
PCT/EP2024/071631
International Filing Date
31.07.2024
Title **
[English]
POWER DISTRIBUTION SYSTEM
[French]
SYSTÈME DE DISTRIBUTION DE PUISSANCE
Applicants **
ROLLS-ROYCE DEUTSCHLAND LTD & CO KG
Inventors
BIRKMAYER, Wolfram Siegfried
Priority Data
2314373.8
20.09.2023
GB
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2460 | |
| EPO | Filing, Examination, Granting | 13123 | |
| Japan | Filing, Examination, Granting | 2450 | |
| South Korea | Filing, Examination, Granting | 2508 | |
| USA | Filing, Examination, Granting | 5340 |
Total:
25,881
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[English]

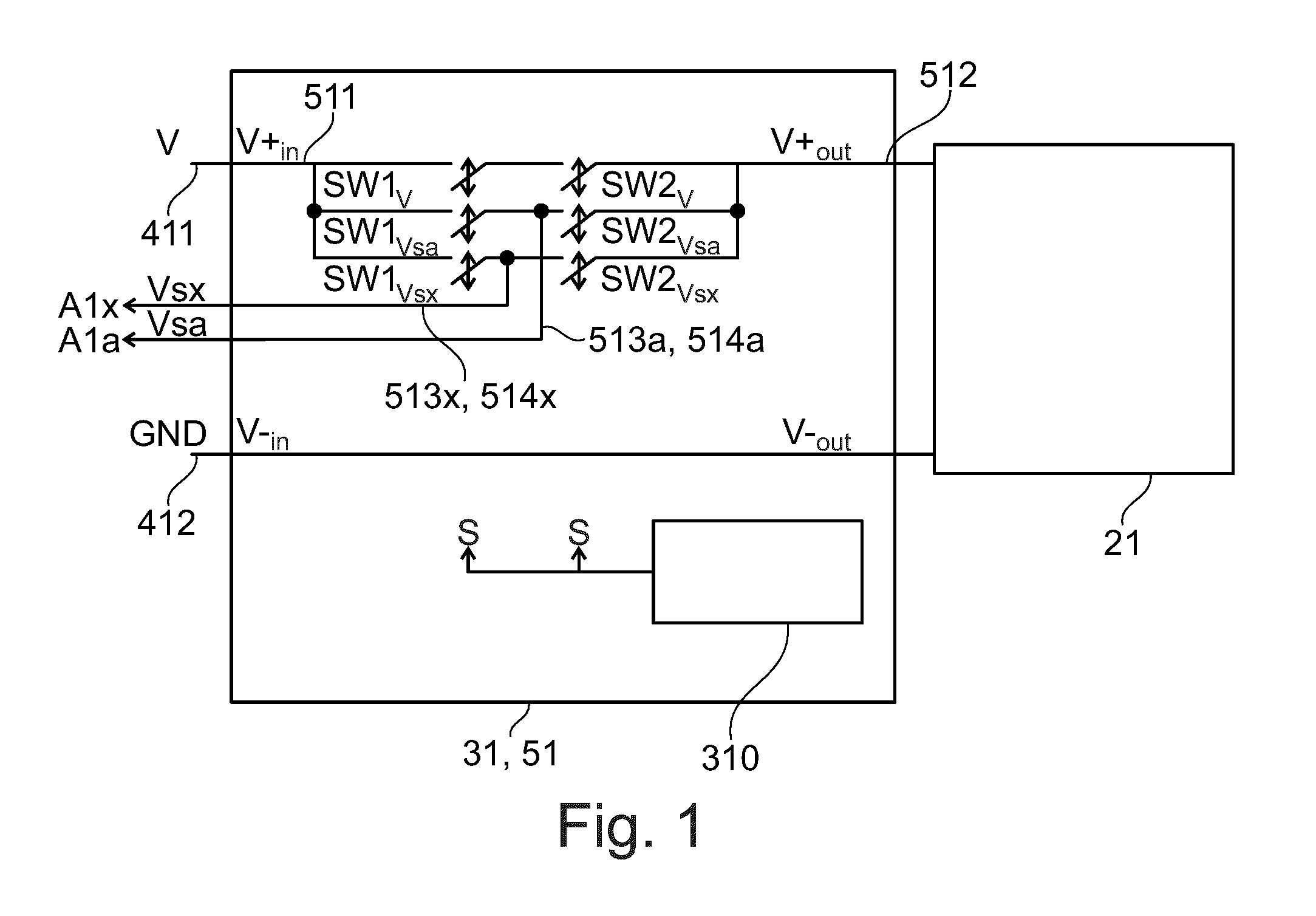

A power distribution system that comprises a first and second energy supply systems (11, 12), first and second electric drives (21, 22) associated with first and second input protections units (31, 32), and a power network connecting the first and second energy supply systems (11, 12) with the first and second electric drives (21, 22) The power network comprises a first and second power bus (41, 42) connecting the first and second energy supply systems (11, 21) with the first and second electric drives (21, 22), a first switching unit (51) associated with the first electric drive (21), and a second switching unit (52) associated with the second electric drive (22). The first switching unit (51) comprises a first input (511) from the first power bus (41), a first output (512) to the first power bus (41) or the first electric drive (21), and a second output (513) to the second switching unit (52). The second switching unit (52) comprises a first input (521) from the second power bus (42), a first output (522) to the second power bus (42) or the second electric drive (22), and a second input (524) from the first switching unit (51). The first switching unit (51) is configured to couple its first input (511) with its first output (512) when the input protection unit (31) of first electric drive (21) is switched off and configured to couple its input (511) with its second output (513) when the input protection unit (31) of the first electric drive (21) is switched on. The second switching unit (52) is configured to couple its second input (524) with its first output (522) to receive through its second input (524) power from the first power bus (41) and to couple the received power into the second power bus (42) or the second electric drive (21).[French]
L'invention concerne un système de distribution de puissance qui comprend un premier et un second système d'alimentation en énergie (11, 12), des premier et second entraînements électriques (21, 22) associés à des première et seconde unités de protection d'entrée (31, 32), et un réseau électrique reliant les premier et second systèmes d'alimentation en énergie (11, 12) aux premier et second entraînements électriques (21, 22). Le réseau électrique comprend un premier et un second bus de puissance (41, 42) reliant les premier et second systèmes d'alimentation en énergie (11, 21) aux premier et second entraînements électriques (21, 22), une première unité de commutation (51) associée au premier entraînement électrique (21), et une seconde unité de commutation (52) associée au second entraînement électrique (22). La première unité de commutation (51) comprend une première entrée (511) arrivant du premier bus de puissance (41), une première sortie (512) vers le premier bus de puissance (41) ou le premier entraînement électrique (21), et une seconde sortie (513) vers la seconde unité de commutation (52). La seconde unité de commutation (52) comprend une première entrée (521) arrivant du second bus de puissance(42), une première sortie (522) vers le second bus de puissance (42) ou le second entraînement électrique (22), et une seconde entrée (524) arrivant de la première unité de commutation (51). La première unité de commutation (51) est configurée pour coupler sa première entrée (511) à sa première sortie (512) lorsque l'unité de protection d'entrée (31) du premier entraînement électrique (21) est désactivée et configurée pour coupler son entrée (511) à sa seconde sortie (513) lorsque l'unité de protection d'entrée (31) du premier entraînement électrique (21) est activée. La seconde unité de commutation (52) est configurée pour coupler sa seconde entrée (524) à sa première sortie (522) pour recevoir par sa seconde entrée (524) une puissance provenant du premier bus de puissance (41) et pour coupler la puissance reçue dans le second bus de puissance (42) ou le second entraînement électrique (21).
