IP-Coster | WO2024246026 | INDUKTIONSKOCHFELDVORRICHTUNG

Country	Stages	Total
China	Filing, Examination, Granting	1940
EPO	Filing, Examination, Granting	8221
Japan	Filing, Examination, Granting	2107
South Korea	Filing, Examination, Granting	1843
USA	Filing, Examination, Granting	4740

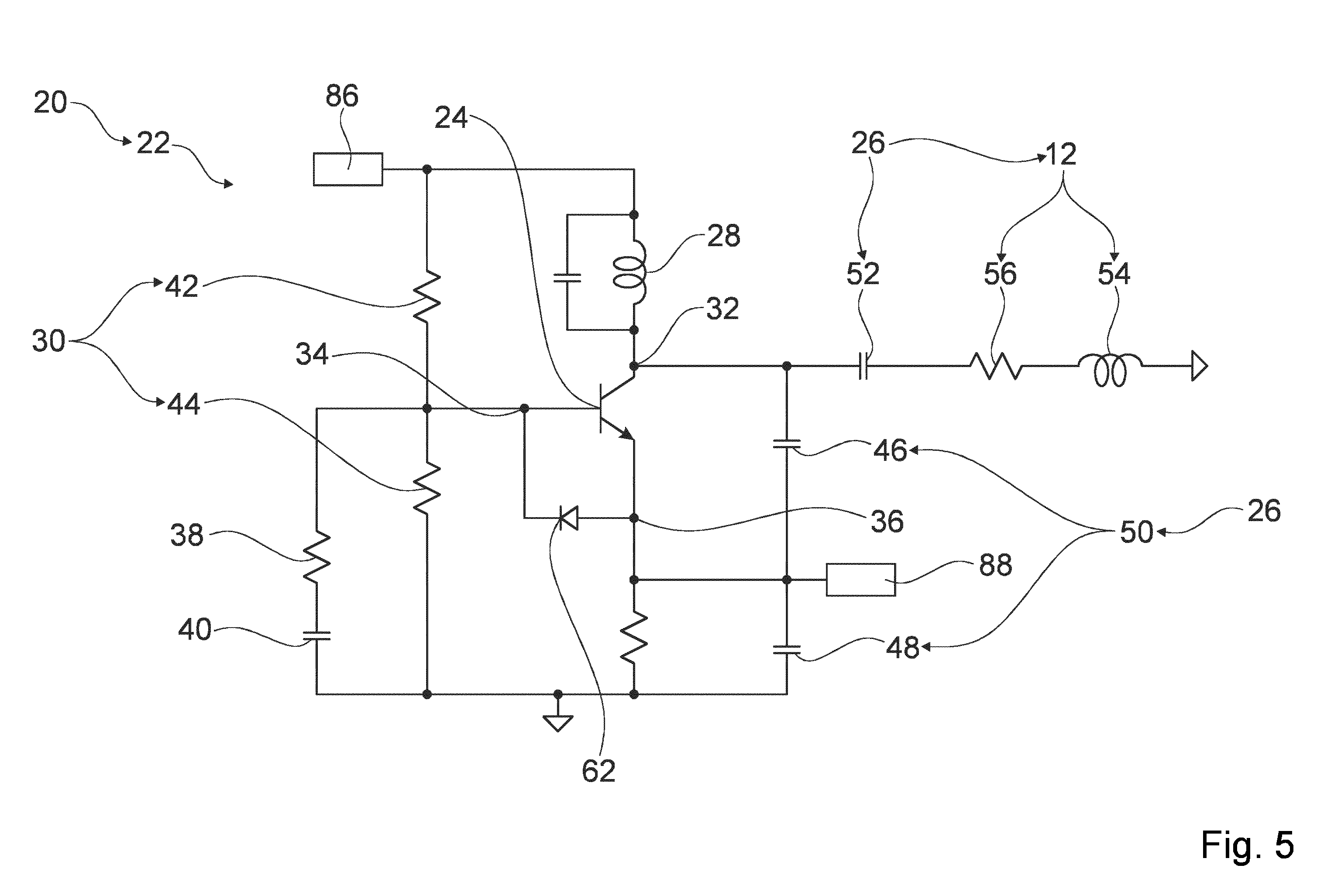

Abstract[German] Die Erfindung betrifft eine Induktionskochfeldvorrichtung (10) mit zumindest einem Heizinduktor (12, 14, 16, 18) und mit einer Detektionseinheit (20), welche zumindest eine selbstschwingende Oszillatorschaltung (22) aufweist, die in einem Detektionsbetrieb zum Messen von Eigenschaften einer Induktionslast des Heizinduktors (12, 14, 16, 18) vorgesehen ist, und die einen einzelnen Transistor (24), ein Rückkopplungsnetzwerk (26), eine Drosselspule (28) und einen resistiven Spannungsteiler (30) aufweist, wobei der Transistor (24) in Basisschaltung geschaltet ist, wobei der Heizinduktor (12, 14, 16, 18) in dem Detektionsbetrieb Teil des Rückkopplungsnetzwerks (26) ist, wobei die Drosselspule (28) mit einem Kollektoranschluss (32) des Transistors (24) verbunden ist, wobei ein Basisanschluss (34) des Transistors (24) mit dem resistiven Spannungsteiler (30) verbunden ist, um einen Gleichstrombetriebspunkt des Transistors (24) auf einen Wert zwischen 0 V und einer Versorgungsspannung der Oszillatorschaltung (22) einzustellen, wobei die Oszillatorschaltung (22) einen elektrischen Widerstand (38) und einen Kondensator (40) aufweist, die jeweils elektrisch in Reihe mit dem Basisanschluss (34) des Transistors geschaltet und dazu vorgesehen sind, eine Basisimpedanz bei Wechselstrombetrieb einzustellen, um eine Oszillation für einen breiten Bereich von Induktionslasten zu gewährleisten[English] The invention relates to an induction hob device (10) comprising at least one heating inductor (12, 14, 16, 18) and comprising a detection unit (20) which has at least one self-oscillating oscillator circuit (22) which is provided, in a detection mode, to measure properties of an induction load of the heating inductor (12, 14, 16, 18), and which has a single transistor (24), a feedback network (26), an induction coil (28) and a resistive voltage divider (30), wherein the transistor (24) is connected in common base, wherein the heating inductor (12, 14, 16, 18), in the detection mode, is part of the feedback network (26), wherein the induction coil (28) is connected to a collector terminal (32) of the transistor (24), wherein a base terminal (34) of the transistor (24) is connected to the resistive voltage divider (30) in order to set a direct current operating point of the transistor (24) to a value between 0 V and a supply voltage of the oscillator circuit (22), wherein the oscillator circuit (22) has an electric resistor (38) and a capacitor (40) which are each electrically connected in series to the base terminal (34) of the transistor and are provided to set a base impedance during the alternating current mode in order to ensure an oscillation for a wide range of induction loads.[French] L'invention se rapporte à un dispositif de plaque de cuisson à induction (10) comprenant au moins un inducteur de chauffage (12, 14, 16, 18) et comprenant une unité de détection (20) qui comporte au moins un circuit oscillateur auto-oscillant (22) qui permet, dans un mode de détection, de mesurer des propriétés d'une charge d'induction de l'inducteur de chauffage (12, 14, 16, 18), et qui comporte un transistor unique (24), un réseau de rétroaction (26), une bobine d'induction (28) et un diviseur de tension résistive (30), le transistor (24) étant connecté dans une base commune, l'inducteur de chauffage (12, 14, 16, 18), dans le mode de détection, faisant partie du réseau de rétroaction (26), la bobine d'induction (28) étant connectée à une borne de collecteur (32) du transistor (24), une borne de base (34) du transistor (24) étant connectée au diviseur de tension résistive (30) afin de régler un point de fonctionnement à courant continu du transistor (24) sur une valeur comprise entre 0 V et une tension d'alimentation du circuit oscillateur (22), le circuit oscillateur (22) comportant une résistance électrique (38) et un condensateur (40) qui sont chacun connectés électriquement en série à la borne de base (34) du transistor et permettent de régler une impédance de base pendant le mode à courant alternatif afin d'assurer une oscillation pour une large plage de charges d'induction.
