WO2025067704 - BETÄTIGUNGSVORRICHTUNG UND VERFAHREN ZUM BETÄTIGEN EINES BEWEGLICHEN TEILS EINES FAHRZEUGES
National phase entry is expected:
Publication Number
WO/2025/067704
Publication Date
03.04.2025
International Application No.
PCT/EP2024/061396
International Filing Date
25.04.2024
Title **
[German]
BETÄTIGUNGSVORRICHTUNG UND VERFAHREN ZUM BETÄTIGEN EINES BEWEGLICHEN TEILS EINES FAHRZEUGES
[English]
ACTUATION DEVICE AND METHOD FOR ACTUATING A MOVABLE PART OF A VEHICLE
[French]
DISPOSITIF D'ACTIONNEMENT ET PROCÉDÉ D'ACTIONNEMENT D'UNE PARTIE MOBILE D'UN VÉHICULE
Applicants **
HUF HÜLSBECK & FÜRST GMBH & CO. KG
Inventors
MÜLLER, Dirk
STÜCKER, Sebastian
Priority Data
102023126206.8
27.09.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2630 | |
| EPO | Filing, Examination, Granting | 16241 | |
| Japan | Filing, Examination, Granting | 2640 | |
| South Korea | Filing, Examination, Granting | 2836 | |
| USA | Filing, Examination, Granting | 7140 |
Total:
31,487
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]
Die Erfindung betrifft eine Betätigungsvorrichtung (100) für ein Fahrzeug (200), zum Betätigen eines beweglichen Teils (201) des Fahrzeuges (200), insbesondere in Form einer Tür oder einer Klappe des Fahrzeuges (200), aufweisend: - ein Funktionselement (10), welches dazu ausgeführt ist, an oder angrenzend zu dem beweglichen Teil (201) des Fahrzeuges (200) angeordnet zu werden, - eine Sensorvorrichtung (20), wobei die Sensorvorrichtung (20) eine Sensoreinheit (21) aufweist, um mindestens einen Betätigungsbereich (I, II) beim Fahrzeug (200) mithilfe von Radarwellen zu überwachen, und wobei die Sensorvorrichtung (20) eine Elektronikeinheit (22) aufweist, welche dazu ausgeführt ist, die Sensoreinheit (21) anzusteuern, um eine Detektion einer Betätigungshandlung (H1, H2, H3, B1, B2) eines Benutzers (300) in dem mindestens einen Betätigungsbereich (I, II) und/oder eine Detektion eines Hindernisses (H) in einem Bewegungsbereich des beweglichen Teils (201) durchzuführen, wobei die Sensoreinheit (21) mehrere Antennenelemente aufweist, aufweisend mindestens eine Sendeantenne (SA) und mindestens eine Empfangsantenne (EA), die derart angeordnet sind, dass eine Winkelauflösung in mindestens einem Winkelbereich (φ,Φ) ermöglicht wird, und wobei das Funktionselement (10) dazu ausgeführt ist, die Sensoreinheit (21) derart aufzunehmen, dass in einer Gebrauchsposition am Fahrzeug (200) eine Winkelauflösung bezüglich einer Fahrzeughochrichtung (z) ermöglicht wird.[English]

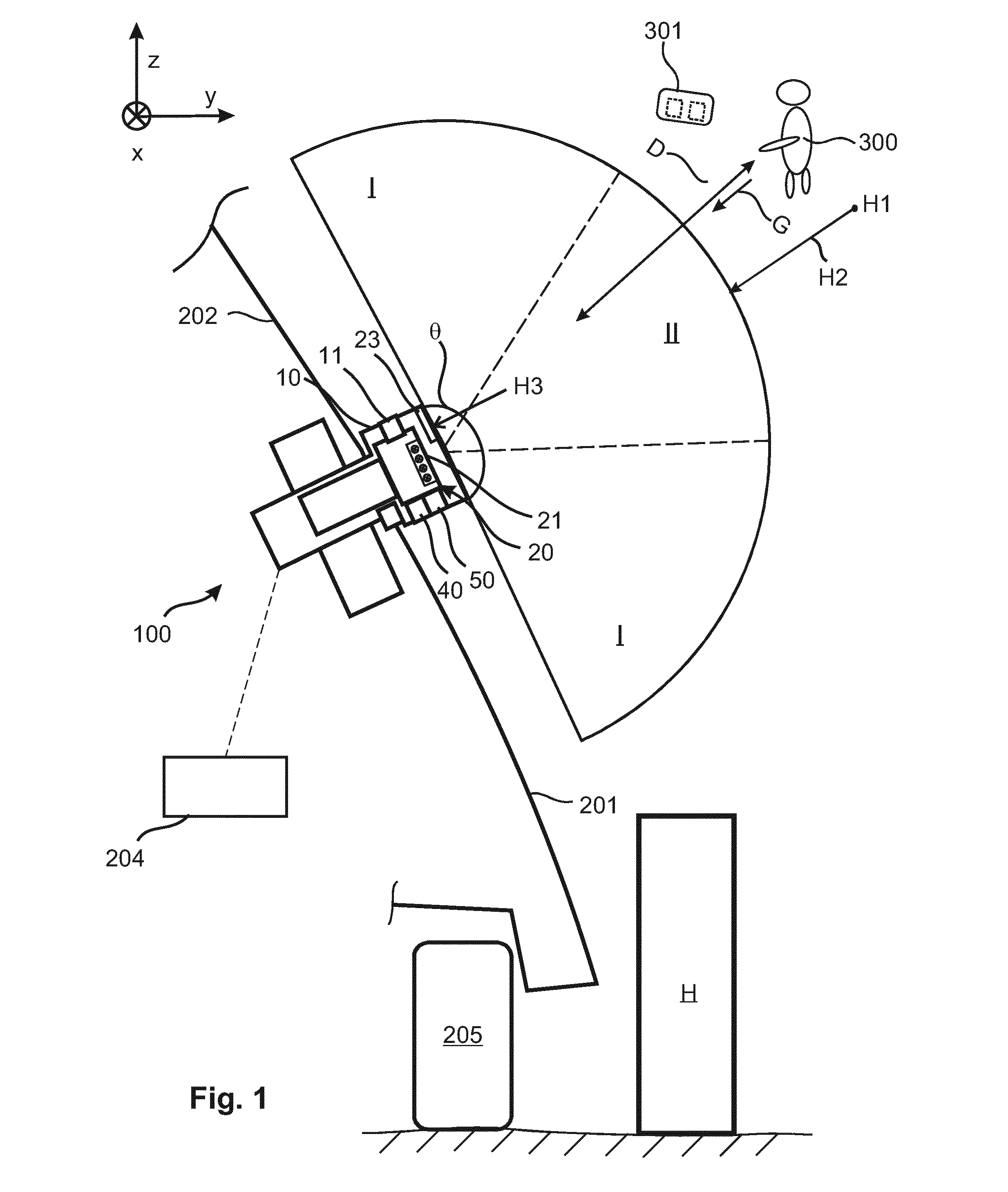

The invention relates to an actuation device (100) for a vehicle (200), for actuating a movable part (201) of the vehicle (200), in particular in the form of a door or a hinged panel of the vehicle (200), comprising: - a functional element (10), which is designed to be arranged on or adjacent to the movable part (201) of the vehicle (200); - a sensor device (20), wherein the sensor device (20) has a sensor unit (21) in order to monitor the at least one actuation range (I, II) at the vehicle (200) using radar waves, and wherein the sensor device (20) has an electronics unit (22) which is designed to control the sensor unit (21) in order to detect an actuation action (H1, H2, H3, B1, B2) by a user (300) in the at least one actuation range (I, II) and/or to detect an obstacle (H) in a movement range of the movable part (201), wherein the sensor unit (21) has a plurality of antenna elements, comprising at least one transmitting antenna (SA) and at least one receiving antenna (EA), which are arranged such that an angular resolution in at least one angular range (φ,Φ) is made possible, and wherein the functional element (21) is designed to accommodate the sensor unit (21) such that, in a use position on the vehicle (200), an angular resolution with respect to a vehicle height direction (z) is made possible.[French]
L'invention concerne un dispositif d'actionnement (100) pour un véhicule (200), pour actionner une partie mobile (201) du véhicule (200), en particulier sous la forme d'une porte ou d'un panneau articulé du véhicule (200), comprenant : - un élément fonctionnel (10), qui est conçu pour être disposé sur la partie mobile (201) du véhicule (200) ou adjacent à celle-ci ; - un dispositif de capteur (20), le dispositif de capteur (20) comportant une unité de capteur (21) afin de surveiller l'au moins une plage d'actionnement (I, II) au niveau du véhicule (200) à l'aide d'ondes radar, et le dispositif de capteur (20) comportant une unité électronique (22) qui est conçue pour commander l'unité de capteur (21) afin de détecter une action d'actionnement (H1, H2, H3, B1, B2) par un utilisateur (300) dans l'au moins une plage d'actionnement (I, II) et/ou pour détecter un obstacle (H) dans une plage de mouvement de la partie mobile (201), l'unité de capteur (21) ayant une pluralité d'éléments d'antenne, comprenant au moins une antenne d'émission (SA) et au moins une antenne de réception (EA), qui sont agencées de telle sorte qu'une résolution angulaire dans au moins une plage angulaire (φ,Φ) est rendue possible, et l'élément fonctionnel (21) étant conçu pour recevoir l'unité de capteur (21) de telle sorte que, dans une position d'utilisation sur le véhicule (200), une résolution angulaire par rapport à une direction de hauteur de véhicule (z) est rendue possible.
