IP-Coster | WO2025093077 | PRIVACY-DISPLAY ZUM EINBAU IN EINER INSTRUMENTENTAFEL EINES FAHRZEUGS, MIT ABWECHSELND REALER UND VIRTUELLER BILDERZEUGUNG

Country	Stages	Total
China	Filing, Examination, Granting	1887
EPO	Filing, Examination, Granting	8249
Japan	Filing, Examination, Granting	2055
South Korea	Filing, Examination, Granting	1780
USA	Filing, Examination, Granting	5340

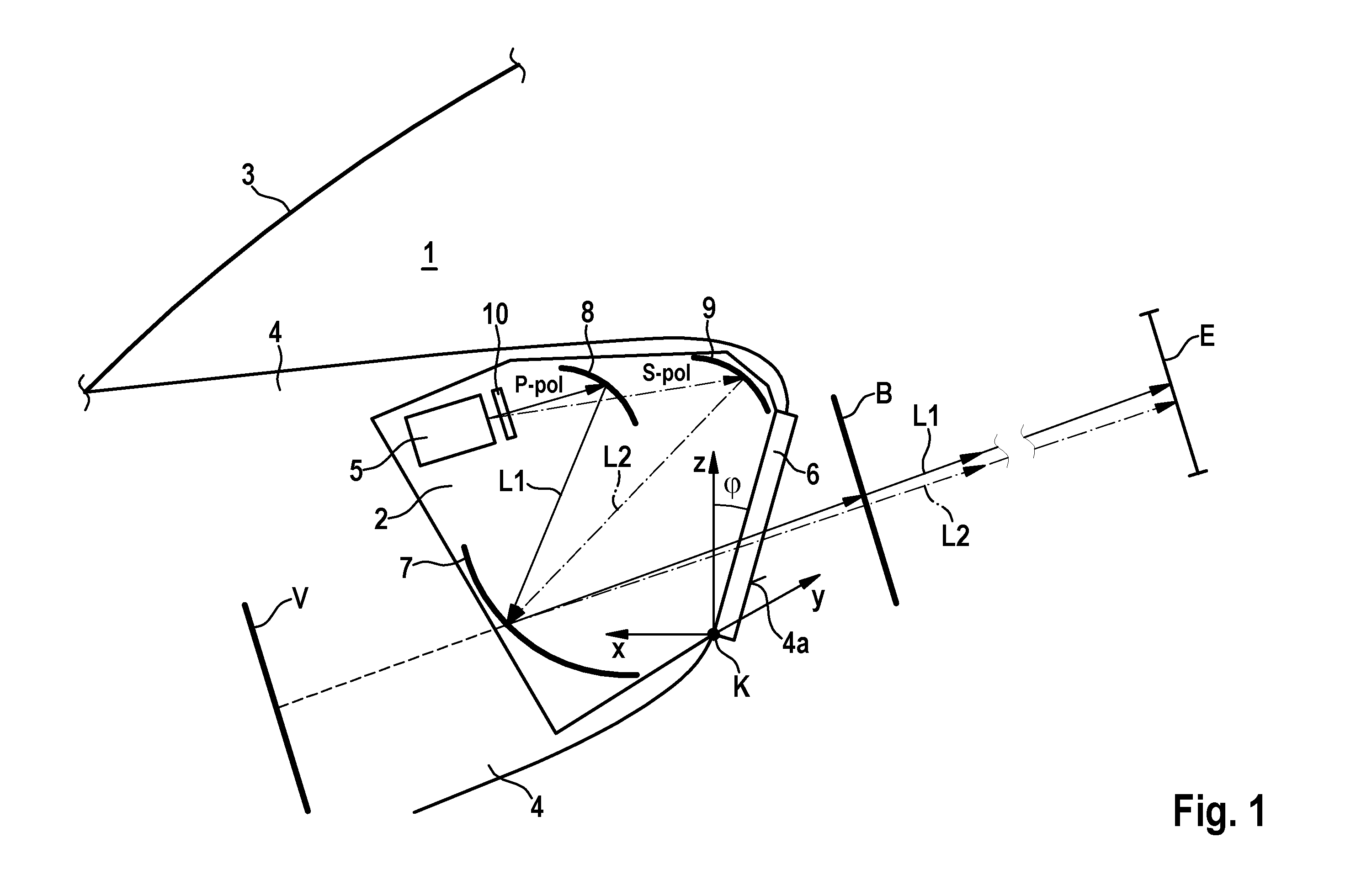

Abstract[German] Die Erfindung betrifft ein Privacy-Display zum Einbau in einer Instrumententafel eines Fahrzeugs, umfassend: - einen Bildgeber zum Ausgeben eines Lichtstrahlenbündels mit gewünschtem Anzeigeinhalt, mit einem Polarisations-Umschaltelement zum Umschalten des Lichtstrahlenbündels zwischen einer ersten und einer zweiten Polarisation; - eine Deckscheibe zum Durchlässen des Lichtstrahlenbündels und zur Anordnung in einem Oberflächenabschnitt der Instrumententafel, - der einem Insassen auf einem vorderen Fahrzeugsitz zugewandt ist; und - im Strahlengang zwischen dem Bildgeber und der Deckscheibe einen ersten Spiegel, der das Lichtstrahlenbündel mit der ersten Polarisation reflektiert und mit der zweiten Polarisation transmittiert, einen zweiten Spiegel, der das transmittierte Lichtstrahlenbündel reflektiert, und einen dritten Spiegel, der das vom ersten/zweiten Spiegel reflektierte Lichtstrahlenbündel zur Deckscheibe reflektiert, sodass es danach direkt zur Insassen-Eyebox gelangt; - wobei mindestens einer dieser Spiegel ein abbildender bzw. vergrößernder Konkavspiegel ist, damit der Anzeigeinhalt bei der zweiten Polarisation auf ein zwischen der Eyebox und der Deckscheibe schwebendes reales Bild abgebildet wird und bei der ersten Polarisation dem Insassen als ein virtuelles Bild erscheint.[English] The invention relates to a privacy display for installation in a dashboard of a vehicle, comprising: - an image generator for outputting a light beam having desired display content, the image generator having a polarization switching element for switching the light beam between a first and a second polarization; - a cover pane for letting the light beam through and for placement in a surface portion of the dashboard that faces an occupant in a front vehicle seat; and - in the beam path between the image generator and the cover pane, a first mirror which reflects the light beam when the light beam has the first polarization and which transmits the light beam when the light beam has the second polarization, a second mirror which reflects the transmitted light beam, and a third mirror which reflects to the cover pane the light beam reflected by the first/second mirror, so that said light beam subsequently reaches the occupant eye-box directly; - wherein at least one of these mirrors is an imaging or magnifying concave mirror so that, in the case of the second polarization, the display content is imaged to form a real image floating between the eye-box and the cover pane and, in the case of the first polarization, the display content appears to the occupant as a virtual image.[French] L'invention concerne un afficheur de confidentialité pour installation dans un tableau de bord d'un véhicule, comprenant : - un générateur d'image pour délivrer un faisceau lumineux ayant un contenu d'affichage souhaité, le générateur d'image ayant un élément de commutation de polarisation pour commuter le faisceau lumineux entre une première et une seconde polarisation ; - une vitre de couverture pour laisser passer le faisceau lumineux et pour être placée dans une partie de surface du tableau de bord qui fait face à un occupant d'un siège avant de véhicule ; et - dans le trajet de faisceau entre le générateur d'image et la vitre de couverture, un premier miroir qui réfléchit le faisceau lumineux lorsque le faisceau lumineux a la première polarisation et qui transmet le faisceau lumineux lorsque le faisceau lumineux a la seconde polarisation, un deuxième miroir qui réfléchit le faisceau lumineux transmis, et un troisième miroir qui réfléchit vers la vitre de couverture le faisceau lumineux réfléchi par le premier/deuxième miroir, de telle sorte que ledit faisceau lumineux atteint ensuite directement le boîtier oculaire d'occupant ; - au moins l'un de ces miroirs étant un miroir concave grossissant ou d'imagerie de telle sorte que, dans le cas de la seconde polarisation, le contenu d'affichage est imagé pour former une image réelle flottant entre le boîtier oculaire et la vitre de couverture et, dans le cas de la première polarisation, le contenu d'affichage apparaît à l'occupant en tant qu'image virtuelle.
