WO2025082562 - ANORDNUNG EINES LENKERS AN EINEM AUFNAHMEBAUTEIL
National phase entry is expected:
Publication Number
WO/2025/082562
Publication Date
24.04.2025
International Application No.
PCT/DE2024/100848
International Filing Date
26.09.2024
Title **
[German]
ANORDNUNG EINES LENKERS AN EINEM AUFNAHMEBAUTEIL
[English]
ARRANGEMENT OF A SUSPENSION ARM ON A RECEIVING COMPONENT
[French]
AGENCEMENT D'UN BRAS DE SUSPENSION SUR UN COMPOSANT DE RÉCEPTION
Applicants **
BAYERISCHE MOTOREN WERKE AKTIENGESELLSCHAFT
Inventors
WALDMANN, Martin
BRENNER, Markus
GIELISCH, Sebastian
Priority Data
102023128201.8
16.10.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1887 | |
| EPO | Filing, Examination, Granting | 8249 | |
| Japan | Filing, Examination, Granting | 2055 | |
| South Korea | Filing, Examination, Granting | 1780 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,711
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Contact Us
Abstract[German]
Die Erfindung betrifft eine Anordnung eines Lenkers (12) an einem Aufnahmebauteil (10) mittels eines an dem Aufnahmebauteil (10) befestigbaren Lagerkerns (14), bei welchem der Lagerkern (14) bereichsweise durch eine Durchtrittsöffnung (16) des Lenkers (12) durchgeführt und mittels eines länglich ausgebildeten ersten Befestigungselements (18a) an einem ersten Endbereich (14a) und mittels eines länglich ausgebildeten zweiten Befestigungselements (18b) an einem zweiten Endbereich (14b) jeweilig an dem Aufnahmebauteil (10) befestig ist, wobei eine jeweilige längliche Erstreckungsrichtung der jeweiligen Befestigungselemente (18a, 18b) angewinkelt zu einer Achse (A) Durchtrittsöffnung (16) ausgerichtet sind, wobei zur Aufnahme von Axialkräften (F, -F) des Lenkers (12) auf das Aufnahmebauteil (10) wenigstens eine relativ zur Durchtrittsöffnung (16) einseitige Anschlagfläche (22a, 22b) wenigstens eines Anschlagelements (20a, 20b) angeordnet ist.[English]

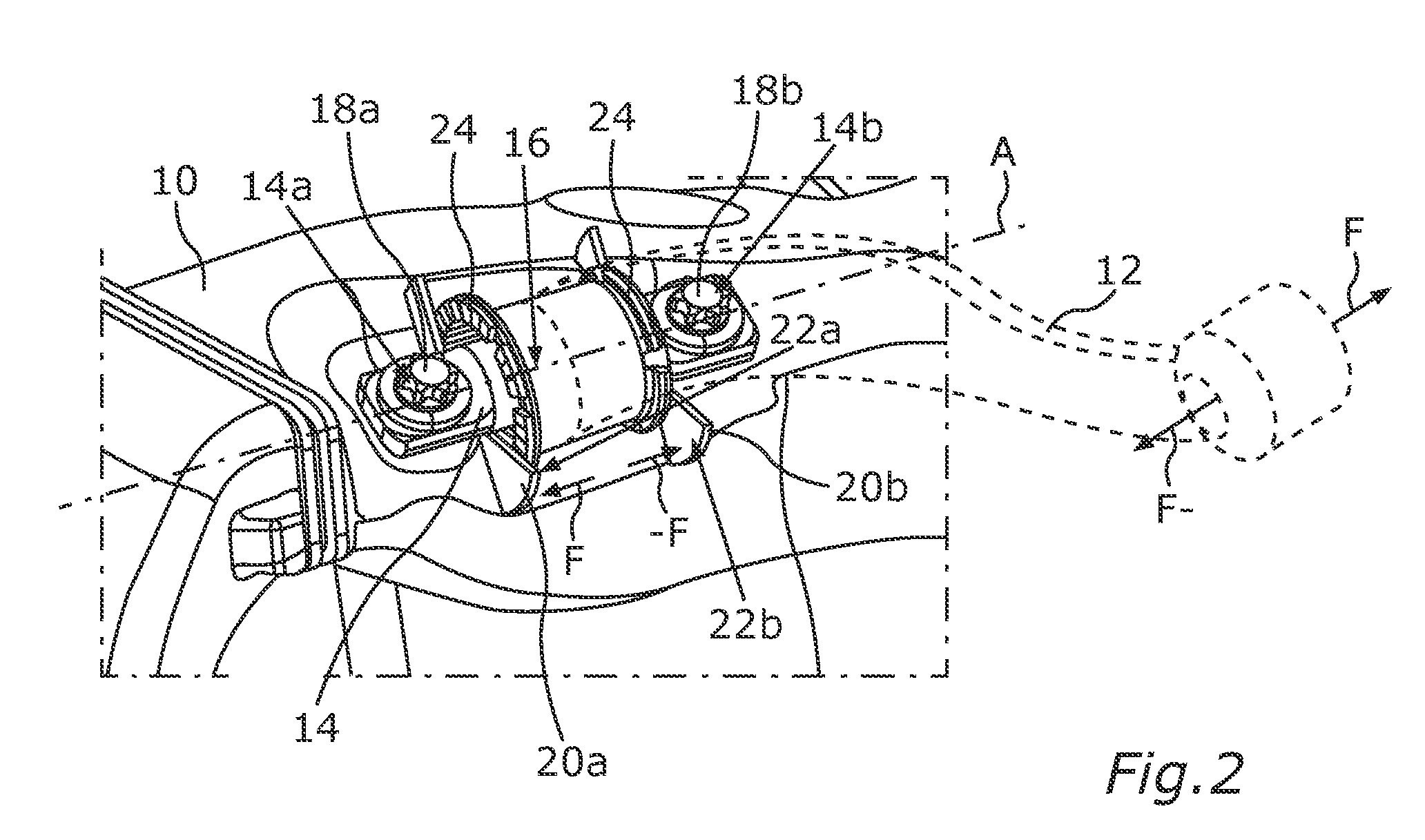

The invention relates to an arrangement of a suspension arm (12) on a receiving component (10) by means of a bearing core (14) that can be fastened to the receiving component (10), wherein part of the bearing core (14) is passed through a through-opening (16) in the suspension arm (12) and is fastened to the receiving component (10) in a first end region (14a) by means of an elongated first fastening element (18a) and in a second end region (14b) by means of an elongated second fastening element (18b), wherein the longitudinal extension directions of each of the fastening elements (18a, 18b) are oriented at an angle to an axis (A) of the through-opening (16), wherein at least one stop surface (22a, 22b) of at least one stop element (20a, 20b) is arranged on one side of the through-opening (16) in order to absorb axial forces (F, -F) of the suspension arm (12) acting on the receiving component (10).[French]
L'invention concerne un agencement d'un bras de suspension (12) sur un composant de réception (10) au moyen d'un noyau de palier (14) qui peut être fixé au composant de réception (10), une partie du noyau de palier (14) étant passée à travers une ouverture traversante (16) dans le bras de suspension (12) et étant fixée au composant de réception (10) dans une première région d'extrémité (14a) au moyen d'un premier élément de fixation allongé (18a) et dans une deuxième région d'extrémité (14b) au moyen d'un deuxième élément de fixation allongé (18b), les directions d'extension longitudinale de chacun des éléments de fixation (18a, 18b) étant orientées à un angle par rapport à un axe (A) de l'ouverture traversante (16), au moins une surface d'arrêt (22a, 22b) d'au moins un élément d'arrêt (20a, 20b) étant disposée sur un côté de l'ouverture traversante (16) afin d'absorber des forces axiales (F, -F) du bras de suspension (12) agissant sur le composant de réception (10).
