WO2026138169 - CLUTCH ASSEMBLY, DOSAGE SETTING APPARATUS, AND INJECTION APPARATUS

National phase entry is expected:
Publication Number WO/2026/138169
Publication Date 02.07.2026
International Application No. PCT/CN2025/131830
International Filing Date 31.10.2025
Title **
[English] CLUTCH ASSEMBLY, DOSAGE SETTING APPARATUS, AND INJECTION APPARATUS
[French] ENSEMBLE EMBRAYAGE, APPAREIL DE RÉGLAGE DE DOSAGE ET APPAREIL D'INJECTION
[Chinese] 一种离合组件、剂量设定装置及注射装置
Applicants **
MEHOW INNOVATIVE LTD.
Inventors
LIU, Renchao
CHI, Qifeng
HE, Jianren
YANG, Shubin
Priority Data
202423306724.7   29.12.2024   CN
202423306656.4   29.12.2024   CN
202521082272.0   29.05.2025   CN
202521080008.3   29.05.2025   CN
Application details
Total Number of Claims/PCT *
Number of Independent Claims *
Number of Priorities *
Number of Multi-Dependent Claims *
Number of Drawings *
Pages for Publication *
Number of Pages with Drawings *
Pages of Specification *
*
Number of Office Actions *
*
International Searching Authority
*
Recordal of a Change of the Applicant's Name/Address
*
Type of Assignment
*
Applicant's Legal Status
*
*
*
*
*
*
Entry into National Phase under
*
Patent Delivery
*
Translation

* The data is based on automatic recognition. Please verify and amend if necessary.

** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.

Quotation for National Phase entry

Country StagesTotal
China Filing, Examination, Granting2452
EPO Filing, Examination, Granting16749
Japan Filing, Examination, Granting2448
South Korea Filing, Examination, Granting2740
USA Filing, Examination, Granting5140
MasterCard Visa
Total: 29,529
Contact Us

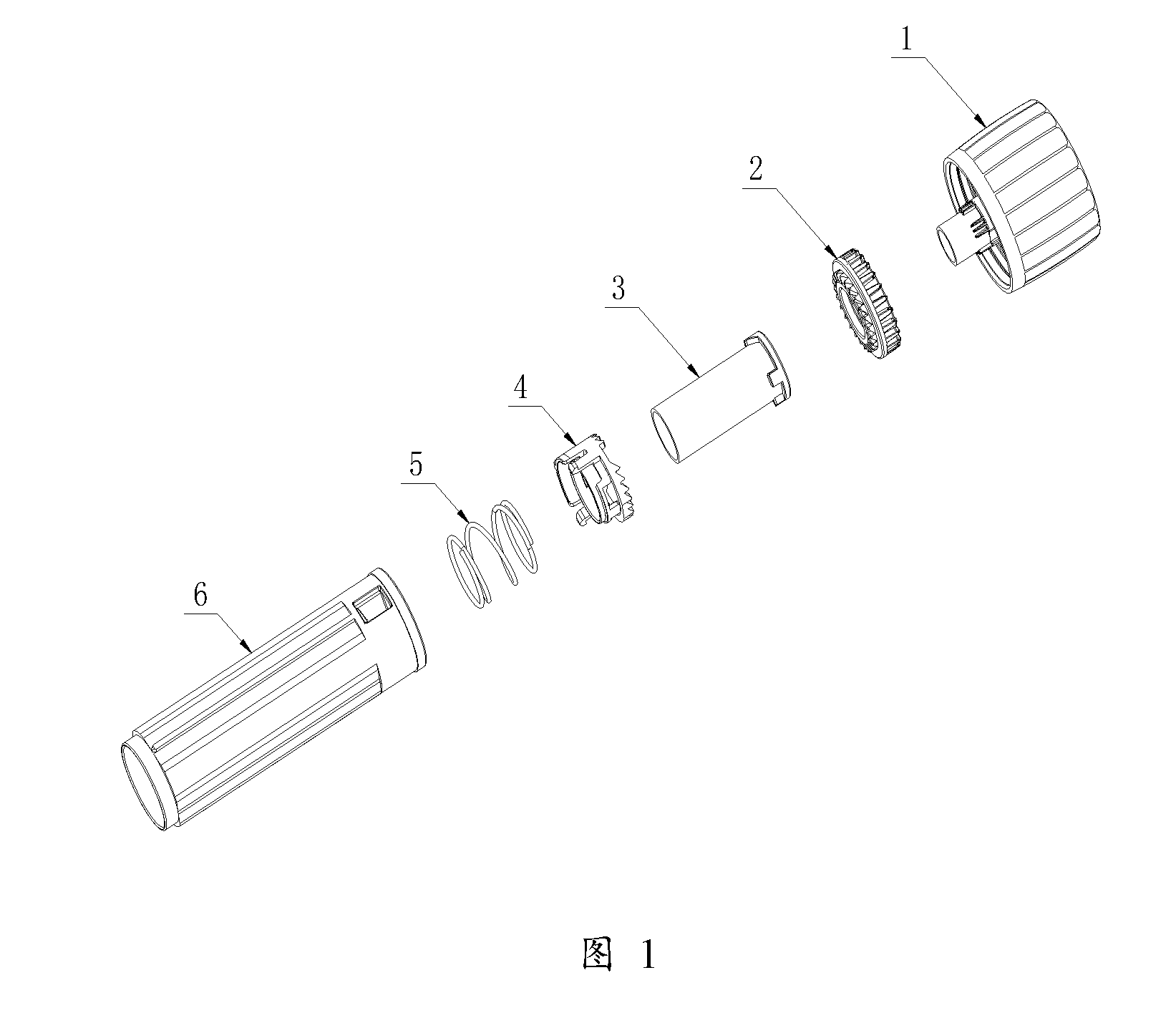

Abstract[English] Provided are a clutch assembly, a dosage setting apparatus, and an injection apparatus. The clutch assembly has an engaged state and a disengaged state. The clutch assembly comprises a knob (1), a ratchet (2), a bias device (3), a sound generation sheet (4), an elastic member (5), and a scale rod (6), wherein one side of the ratchet (2) facing away from the knob (1) is provided with ratchet teeth (21); the bias device (3) is configured to be linked with the knob (1), and comprises a main body (31) and a connecting platform (32) disposed at one end of the main body (31), the connecting platform (32) being provided with a first inclined surface (321); one end of the sound generation sheet (4) in an axial direction is provided with helical teeth (41), the helical teeth (41) being engaged with the ratchet teeth (21); the sound generation sheet (4) is further provided with a second inclined surface (42), the second inclined surface (42) being disposed on the inner side of the helical teeth (41), and the second inclined surface (42) being attached to the first inclined surface (321); the elastic member (5) is disposed between the sound generation sheet (4) and the scale rod (6); and the scale rod (6) is linked with the sound generation sheet (4). The sound generation sheet (4) and the ratchet (2) have an engaged state in which they are engaged with each other and a disengaged state in which they are disengaged from each other. The engagement and disengagement between the ratchet (2) and the sound generation sheet (4) of the clutch assembly and the injection apparatus are stable, the power transmission efficiency is high, and the dosage setting is independent of the push-injection clutch, avoiding mutual interference.[French] L'invention concerne un ensemble embrayage, un appareil de réglage de dosage et un appareil d'injection. L'ensemble embrayage présente un état embrayé et un état débrayé. L'ensemble embrayage comprend un bouton (1), un cliquet (2), un dispositif de rappel (3), une feuille de génération de son (4), un élément élastique (5) et une tige d'échelle (6), un côté du cliquet (2) opposé au bouton (1) étant pourvu de dents de cliquetage (21) ; le dispositif de rappel (3) est conçu pour être relié au bouton (1), et comprend un corps principal (31) et une plateforme de liaison (32) disposée à une extrémité du corps principal (31), la plateforme de liaison (32) étant pourvue d'une première surface inclinée (321) ; une extrémité de la feuille de génération de son (4) dans une direction axiale est pourvue de dents hélicoïdales (41), les dents hélicoïdales (41) étant en prise avec les dents de cliquetage (21) ; la feuille de génération de son (4) est en outre pourvue d'une seconde surface inclinée (42), la seconde surface inclinée (42) étant disposée sur le côté interne des dents hélicoïdales (41), et la seconde surface inclinée (42) étant fixée à la première surface inclinée (321) ; l'élément élastique (5) est disposé entre la feuille de génération de son (4) et la tige d'échelle (6) ; et la tige d'échelle (6) est reliée à la feuille de génération de son (4). La feuille de génération de son (4) et le cliquet (2) ont un état en prise dans lequel ils sont en prise l'un avec l'autre et un état désengagé dans lequel ils sont désengagés l'un de l'autre. L'engagement et le désengagement entre le cliquet (2) et la feuille de génération de son (4) de l'ensemble embrayage et de l'appareil d'injection sont stables, l'efficacité de transmission de puissance est élevée, et le réglage de dosage est indépendant de l'embrayage d'injection par poussée, évitant une interférence mutuelle.[Chinese] 一种离合组件、剂量设定装置及注射装置，该离合组件具有啮合状态以及分离状态。该离合组件包括旋钮（1）、棘轮（2）、偏置器（3）、发声片（4）、弹性件（5）和刻度杆（6）；棘轮（2）背离旋钮（1）的一侧上设有棘轮齿（21）；偏置器（3）用于与旋钮（1）联动，包括主体（31）和设于主体（31）一端的连接台（32），连接台（32）上设有第一斜面（321）；发声片（4）轴向上的一端设有斜齿（41），斜齿（41）与棘轮齿（21）啮合；发声片（4）还设有第二斜面（42），第二斜面（42）设于斜齿（41）的内侧，第二斜面（42）与第一斜面（321）贴合；弹性件（5）设于发声片（4）与刻度杆（6）之间；刻度杆（6）与发声片（4）联动。发声片（4）和棘轮（2）之间具有相互啮合的啮合状态以及相互脱离的分离状态。该离合组件及注射装置的棘轮（2）和发声片（4）之间啮合与分离稳定，动力传递效率高，且剂量设定与推注离合独立，避免相互影响。
