IP-Coster | WO2026137865 | TRANSFORMER CORE, TRANSFORMER COIL, AND CURRENT TRANSFORMER

Country	Stages	Total
China	Filing, Examination, Granting	1580
EPO	Filing, Examination, Granting	11708
Japan	Filing, Examination, Granting	2034
South Korea	Filing, Examination, Granting	1757
USA	Filing, Examination, Granting	4740

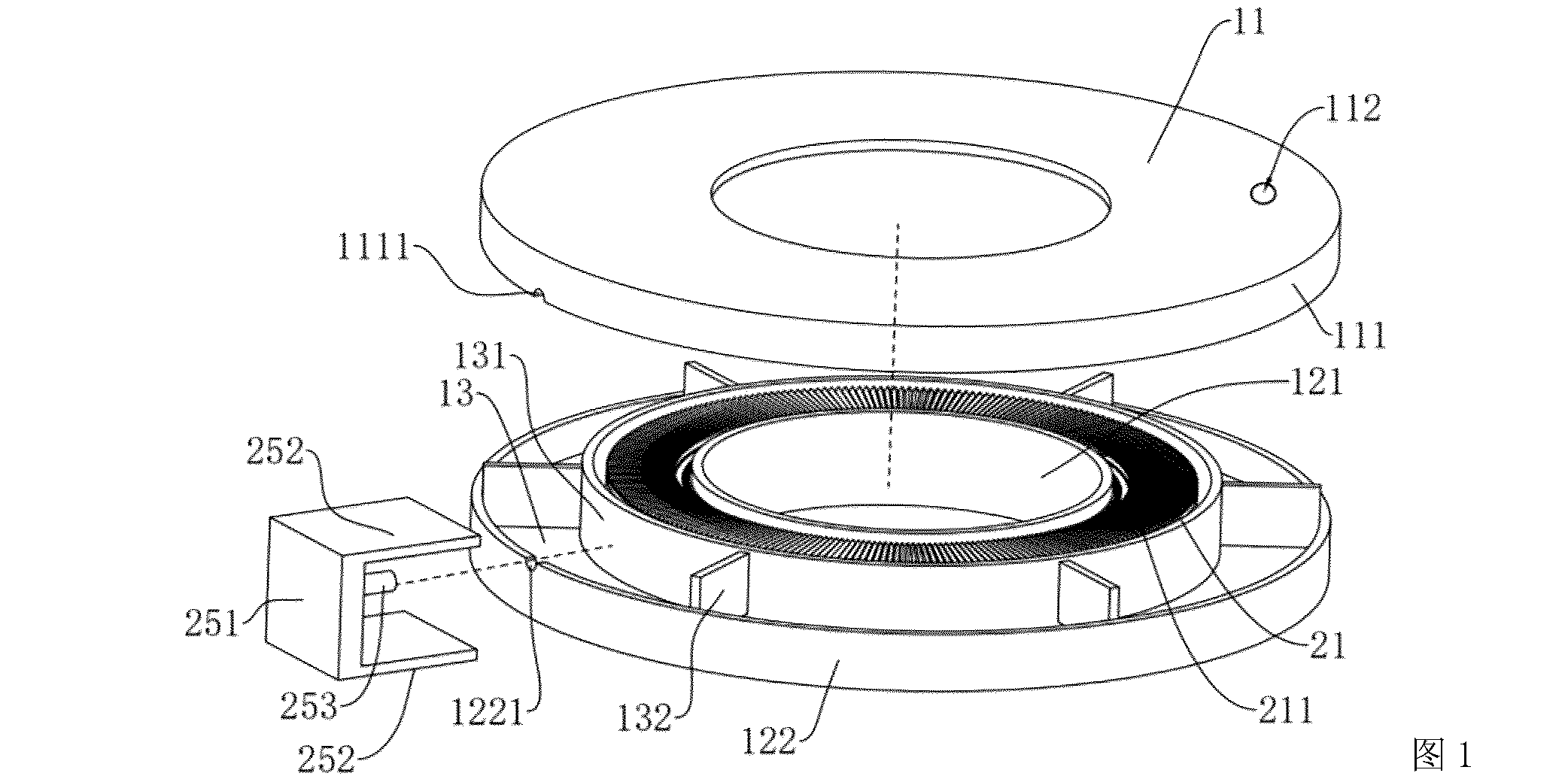

Abstract[English] The present application relates to the technical field of current transformers, and discloses a transformer core, a transformer coil, and a current transformer, the transformer core comprising a protective shell, a core body, and a limiting assembly. The protective shell is provided with an annular first accommodating cavity. The core body is located in the first accommodating cavity. An inner top wall and an inner bottom wall of the first accommodating cavity are each configured with a plurality of first triangular teeth that protrude therefrom and are uniformly arranged along the circumference of the inner top wall and the inner bottom wall. The limiting assembly comprises an elastic structure and two annular limiting plates. The two limiting plates are located on two axial sides of the core body, respectively. Surfaces of the limiting plates are configured with a plurality of second triangular teeth that protrude therefrom and are uniformly arranged along the circumference of the surfaces of the limiting plates. Inclined surfaces of the second triangular teeth are engaged with inclined surfaces of the first triangular teeth. An elastic force of the elastic structure is used for forcing the two limiting plates to rotate circumferentially relative to the protective shell. The inclined surfaces of the second triangular teeth are partially engaged with the inclined surfaces of the first triangular teeth, so that there are axial gaps between tooth tips of the second triangular teeth and tooth roots of the first triangular teeth. The present application can improve the structural stability and position stability of the core body.[French] La présente demande se rapporte au domaine technique des transformateurs de courant, et divulgue un noyau de transformateur, une bobine de transformateur et un transformateur de courant, le noyau de transformateur comprenant une enveloppe de protection, un corps de noyau et un ensemble de limitation. L'enveloppe de protection est pourvue d'une première cavité de réception annulaire. Le corps de noyau est situé dans la première cavité de réception. Une paroi supérieure interne et une paroi inférieure interne de la première cavité de réception sont chacune configurées avec une pluralité de premières dents triangulaires qui font saillie à partir de celle-ci et sont disposées uniformément le long de la circonférence de la paroi supérieure interne et de la paroi inférieure interne. L'ensemble de limitation comprend une structure élastique et deux plaques de limitation annulaires. Les deux plaques de limitation sont situées sur deux côtés axiaux du corps de noyau, respectivement. Des surfaces des plaques de limitation sont conçues avec une pluralité de secondes dents triangulaires qui font saillie à partir de celles-ci et sont disposées uniformément le long de la circonférence des surfaces des plaques de limitation. Des surfaces inclinées des secondes dents triangulaires sont en prise avec des surfaces inclinées des premières dents triangulaires. Une force élastique de la structure élastique est utilisée pour forcer les deux plaques de limitation à tourner de manière circonférentielle par rapport à l'enveloppe de protection. Les surfaces inclinées des secondes dents triangulaires sont partiellement en prise avec les surfaces inclinées des premières dents triangulaires, de telle sorte qu'il existe des espaces axiaux entre les pointes de dent des secondes dents triangulaires et les racines de dent des premières dents triangulaires. La présente demande peut améliorer la stabilité structurelle et la stabilité de position du corps de noyau.[Chinese] 本申请公开了一种互感器铁芯、互感器线圈及电流互感器，属于电流互感器技术领域，一种互感器铁芯包括护壳、芯体和限位组件，护壳具有环形的第一容纳腔，芯体位于第一容纳腔内，第一容纳腔的内顶壁和内底壁均凸出构造有多个圆周均匀排布的第一三角齿，限位组件包括弹性结构和两个环形的限位板，两个限位板分别位于芯体的轴向两侧，限位板的表面凸出构造有多个圆周均匀排布的第二三角齿，第二三角齿的斜面与第一三角齿的斜面相贴合，所述弹性结构的弹力用于迫使两个限位板相对护壳周向转动，第二三角齿的斜面与第一三角齿的斜面部分贴合，使得第二三角齿的齿顶与第一三角齿的齿根之间具有轴向间隙。本申请能够提高芯体的结构稳定性和位置稳定性。

Total Number of Claims/PCT	*
Number of Independent Claims	*
Number of Priorities	*
Number of Multi-Dependent Claims	*
Number of Drawings	*
Pages for Publication	*
Number of Pages with Drawings	*
Pages of Specification	*
Sequence Listing	*
Number of Office Actions	*
International Search Report is established	*
International Searching Authority	CNIPA *
Recordal of a Change of the Applicant's Name/Address	Change of Applicant's Name and Address *
Type of Assignment	The Standard Agent's Assignment *
Applicant's Legal Status	Legal Entity *
Small Entity	*
Non-Commercial Organization	*
Micro Entity	*
Small Entity, USA	*
Micro Entity, USA	*
Entry into National Phase under	Chapter I *
Patent Delivery	Send the Letters Patent by Courier *
Translation

WO2026137865 - TRANSFORMER CORE, TRANSFORMER COIL, AND CURRENT TRANSFORMER
