WO2022156818 - OPTICAL PHASED-ARRAY BEAMSTEERER
National phase entry is expected:
Publication Number
WO/2022/156818
Publication Date
28.07.2022
International Application No.
PCT/CN2022/073827
International Filing Date
25.01.2022
Title **
[English]
OPTICAL PHASED-ARRAY BEAMSTEERER
[French]
ORIENTEUR DE FAISCEAU À RÉSEAU À COMMANDE DE PHASE OPTIQUE
Applicants **
HUAWEI TECHNOLOGIES CO., LTD.
Inventors
MUNOZ MUNOZ, Pascual
PASTOR ABELLAN, Daniel
BENITEZ GONZALEZ, Jesus
MICO CABANES, Gloria
BRU ORGILES, Luis Alberto
GOODWILL, Dominic John
Priority Data
63/141,192
25.01.2021
US
17/581,045
21.01.2022
US
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
CNIPA
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2060 | |
| EPO | Filing, Examination, Granting | 14269 | |
| Japan | Filing, Examination, Granting | 2420 | |
| South Korea | Filing, Examination, Granting | 2587 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
26,076
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Contact Us
Abstract[English]

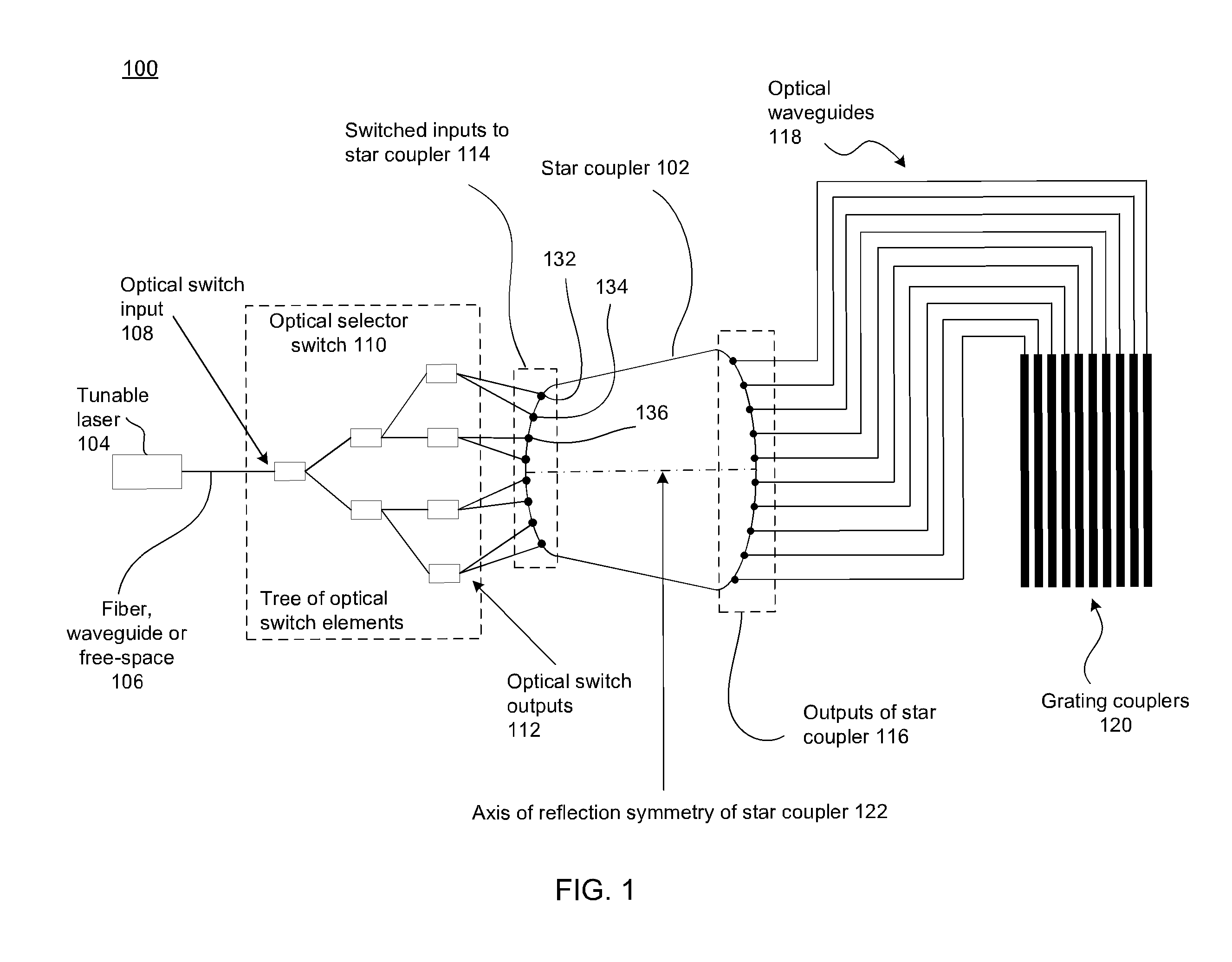

An optical-phased array (OPA) comprising a star coupler(102) coupled to a plurality of grating couplers(120), wherein the star coupler(102) comprises multiple inputs(114) and multiple outputs(116). In some embodiments, each output(116) of the star coupler(102) is coupled to a grating coupler(120) of the plurality of grating couplers(120). In some embodiments, the star coupler(102) is coupled to the plurality of grating couplers(120) by a plurality of optical delay lines(118). In some embodiments each output(116) of the star coupler(102) is coupled to a grating coupler(120) of the plurality of grating couplers(120) via an optical delay line(118) of the plurality of optical delay lines(118). In some embodiments, the OPA further includes an optical switch(110) coupled to the multiple inputs(114) of the star coupler(102), and at least one tunable laser(104). Another aspect of the disclosure provides a method for steering light using the OPA.[French]
L'invention concerne un réseau à commande de phase optique (OPA) comprenant un coupleur en étoile (102) couplé à une pluralité de coupleurs de réseau (120), le coupleur en étoile (102) comprenant de multiples entrées (114) et de multiples sorties (116). Dans certains modes de réalisation, chaque sortie (116) du coupleur en étoile (102) est couplée à un coupleur de réseau (120) de la pluralité de coupleurs à réseau de diffraction (120). Dans certains modes de réalisation, le coupleur en étoile (102) est couplé à la pluralité de coupleurs de réseau de diffraction par une pluralité de lignes de retard optique (118). Dans certains modes de réalisation, chaque sortie (116) du coupleur en étoile (102) est couplée à un coupleur de réseau (120) de la pluralité de coupleurs de réseau (120) par l'intermédiaire d'une ligne de retard optique (118) de la pluralité de lignes de retard optique (118). Dans certains modes de réalisation, l'OPA comprend en outre un commutateur optique (110) couplé aux multiples entrées (114) du coupleur en étoile (102), et au moins un laser accordable (104). Un autre aspect de la divulgation concerne un procédé pour orienter la lumière à l'aide de l'OPA.
